Enkla maskinelement

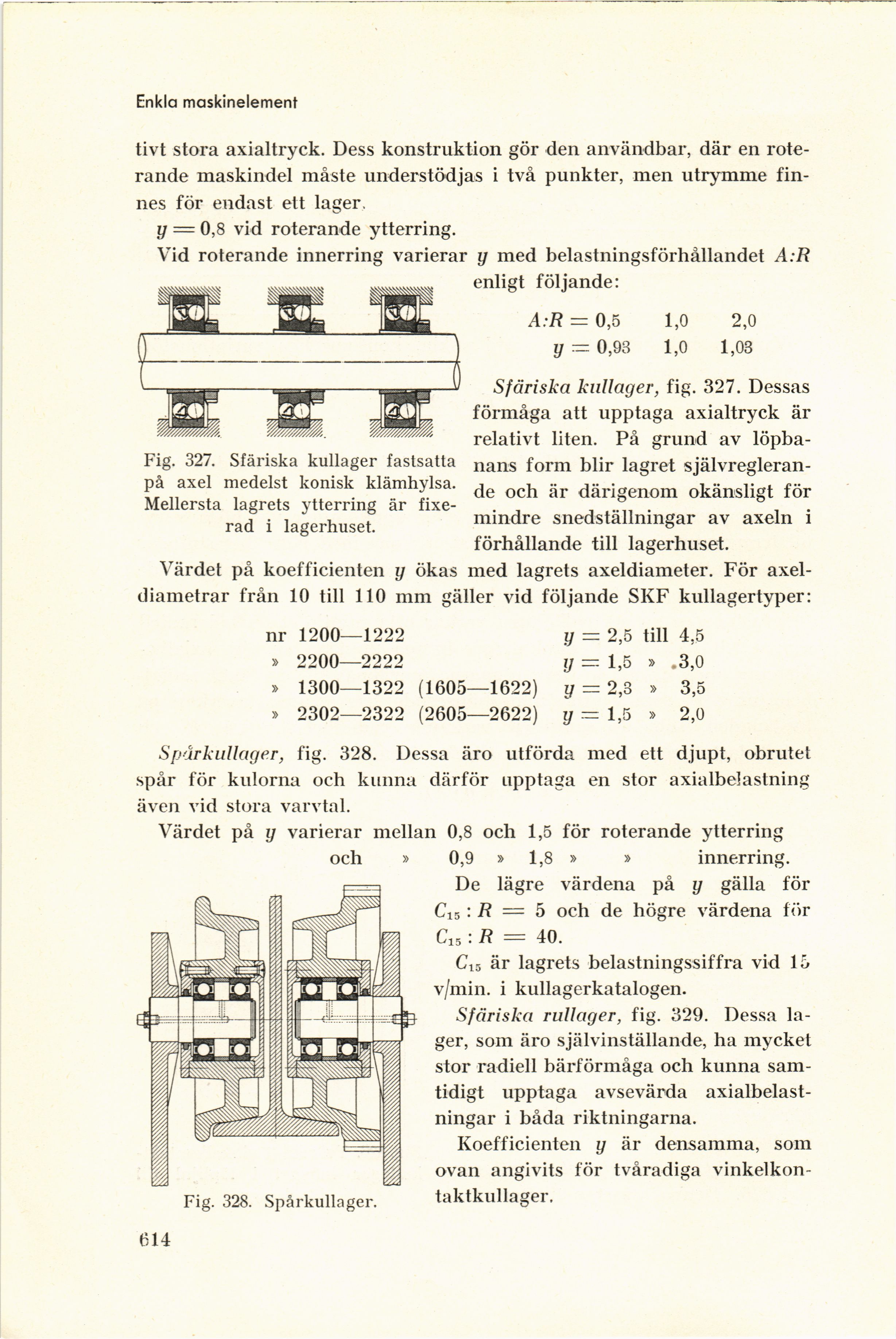

Fig. 327. Sfäriska kullager fastsatta
på axel medelst konisk klämhylsa.
Mellersta lagrets ytterring är
fixerad i lagerhuset.
tivt stora axialtryck. Dess konstruktion gör den användbar, där en
roterande maskindel måste understödjas i två punkter, men utrymme
finnes för endast ett lager,
y = 0,8 vid roterande ytterring.
Vid roterande innerring varierar y med belastningsförhållandet A:R
enligt följande:
A:R = 0,5 1,0 2,0
y — 0,93 1,0 1,03
Sfäriska kullager, fig. 327. Dessas
förmåga att upptaga axialtryck är
relativt liten. På grund av
löpbanans form blir lagret
självregleran-de och är därigenom okänsligt för
mindre snedställningar av axeln i
förhållande till lagerhuset.
Värdet på koefficienten y ökas med lagrets axeldiameter. För
axel-diametrar från 10 till 110 mm gäller vid följande SKF kullagertyper:
nr 1200—1222 y = 2,5 till 4,5
» 2200—2222 y — 1,5 » .3,0
» 1300—1322 (1605—1622) y = 2,3 » 3,5
» 2302—2322 (2605—2622) y = 1,5 » 2,0
Spårkullager, fig. 328. Dessa äro utförda med ett djupt, obrutet
spår för kulorna och kunna därför upptaga en stor axialbelastning
även vid stora varvtal.
Fig. 328. Spårkullager.
Värdet på y varierar mellan 0,8 och 1,5 för roterande ytterring
och » 0,9 » 1,8 » » innerring.
De lägre värdena på y gälla för
G5 : R = 5 och de högre värdena för
C15: R = 40.
Ci5 är lagrets belastningssiffra vid 15
v/min. i kullagerkatalogen.
Sfäriska rullager, fig. 329. Dessa
lager, som äro självinställande, ha mycket
stor radiell bärförmåga och kunna
samtidigt upptaga avsevärda
axialbelast-ningar i båda riktningarna.
Koefficienten y är densamma, som
ovan angivits för tvåradiga
vinkelkon-taktkullager.
614
