Kul- och rullager

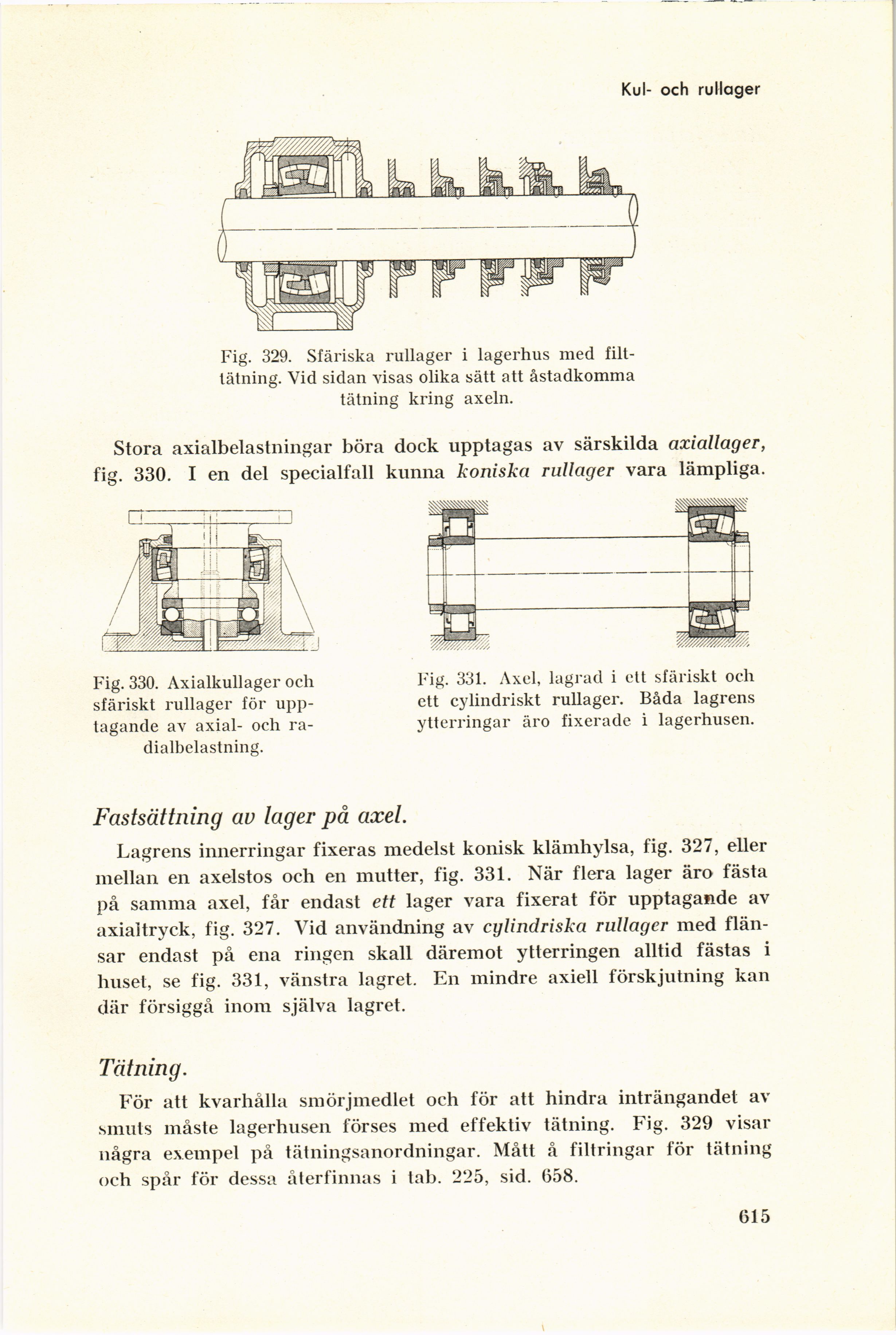

Fig. 329. Sfäriska rullager i lagerhus med
filt-tätning. Vid sidan visas olika sätt att åstadkomma
tätning kring axeln.
Stora axialbelastningar böra dock upptagas av särskilda axiallager,
fig. 330. I en del specialfall kunna koniska rullager vara lämpliga.
Fig. 330. Axialkullager och
sfäriskt rullager för
upptagande av axial- och
ra-dialbelastning.
Fig. 331. Axel, lagrad i ett sfäriskt och
ett cylindriskt rullager. Båda lagrens
ytterringar äro fixerade i lagerhusen.
Fastsättning av lager på axel.
Lagrens innerringar fixeras medelst konisk klämhylsa, fig. 327, eller
mellan en axelstos och en mutter, fig. 331. När flera lager äro fästa
på samma axel, får endast ett lager vara fixerat för upptagande av
axialtryck, fig. 327. Vid användning av cylindriska rullager med
flän-sar endast på ena ringen skall däremot ytterringen alltid fästas i
huset, se fig. 331, vänstra lagret. En mindre axiell förskjutning kan
där försiggå inom själva lagret.
Tätning.
För att kvarhålla smörjmedlet och för att hindra inträngandet av
smuts måste lagerhusen förses med effektiv tätning. Fig. 329 visar
några exempel på tätningsanordningar. Mått å filtringar för tätning
och spår för dessa återfinnas i tab. 225, sid. 658.
615
