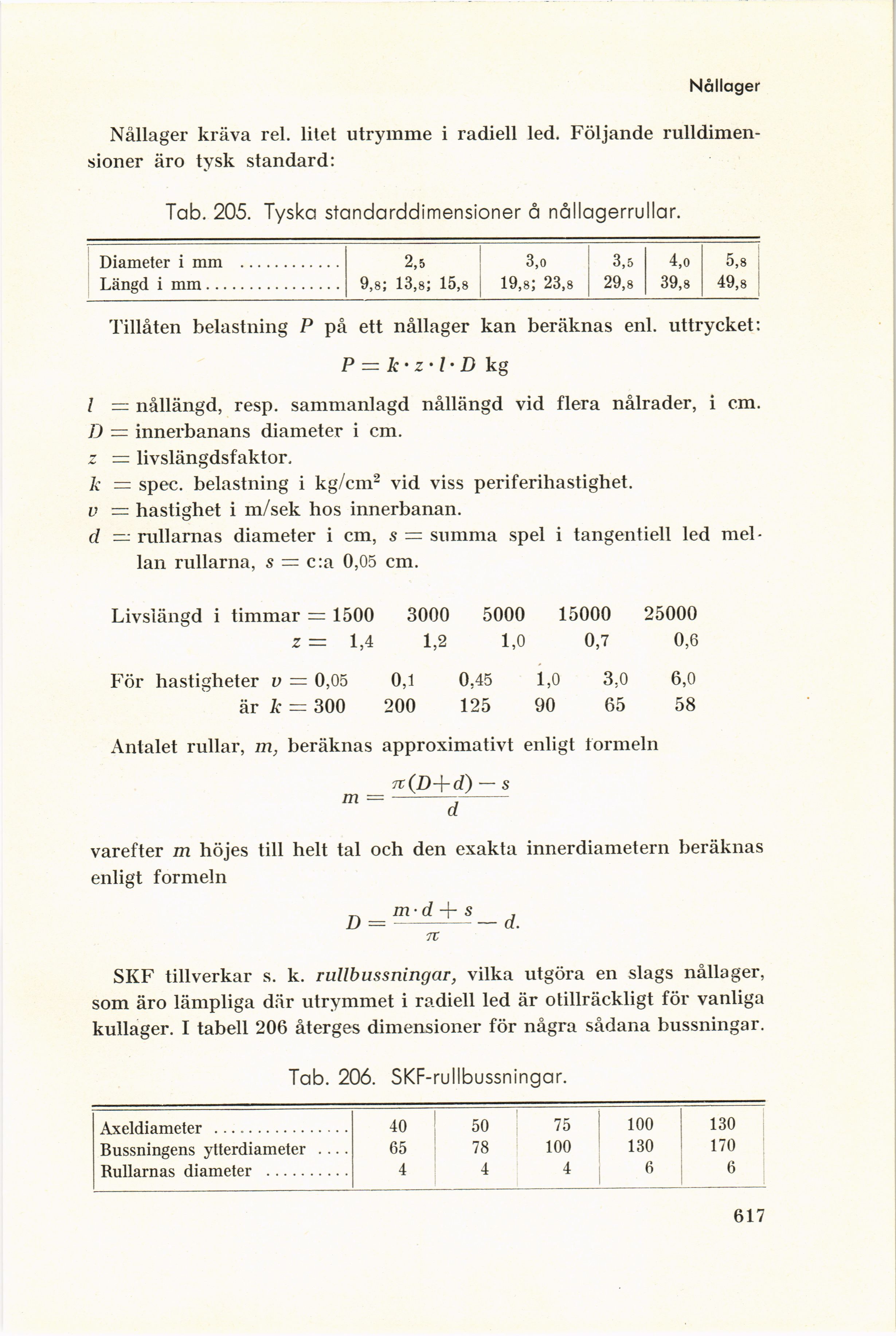

Nållager
Nållager kräva rel. litet utrymme i radieil led. Följande
rulldimen-sioner äro tysk standard:
Tab. 205. Tyska standarddimensioner å nållagerrullar.
Diameter i mm ............
Längd i mm................
2,5
9,8; 13,8; 15,8 j
3,o
19,8; 23,8
3,5 4,o 5,8
29,8 39,8 49,8
Tillåten belastning P på ett nållager kan beräknas enl. uttrycket:
P = k • z • l’ D kg
l = nållängd, resp, sammanlagd nållängd vid flera nålrader, i cm.
D — innerbanans diameter i cm.
z = livslängdsfaktor.
k — spec. belastning i kg/cm2 vid viss periferihastighet.
v = hastighet i m/sek hos innerbanan.
d — rullarnas diameter i cm, s = summa spel i tangentiell led mel
lan rullarna, s = c:a 0,05 cm.
Livslängd i timmar = 1500 3000 5000 15000 25000
z = 1,4 1,2 1,0 0,7 0,6
För hastigheter v = 0,05 0,1 0,45 l,o 3,0 6,0
är k = 300 200 125 90 65 58
Antalet rullar, m, beräknas approximativt enligt formeln
7t(Z>+d) — s
m =––––––-
varefter m höjes till helt tal och den exakta innerdiametern beräknas
enligt formeln
SKF tillverkar s. k. rullbussningar, vilka utgöra en slags nållager,
som äro lämpliga där utrymmet i radieil led är otillräckligt för vanliga
kullager. I tabell 206 återges dimensioner för några sådana bussningar.
Tab. 206. SKF-rullbussningar.
Axeldiameter 40 50 75 100 130
Bussningens ytterdiameter .... 65 78 100 130 170
Rullarnas diameter 4 4 4 6 6
617
