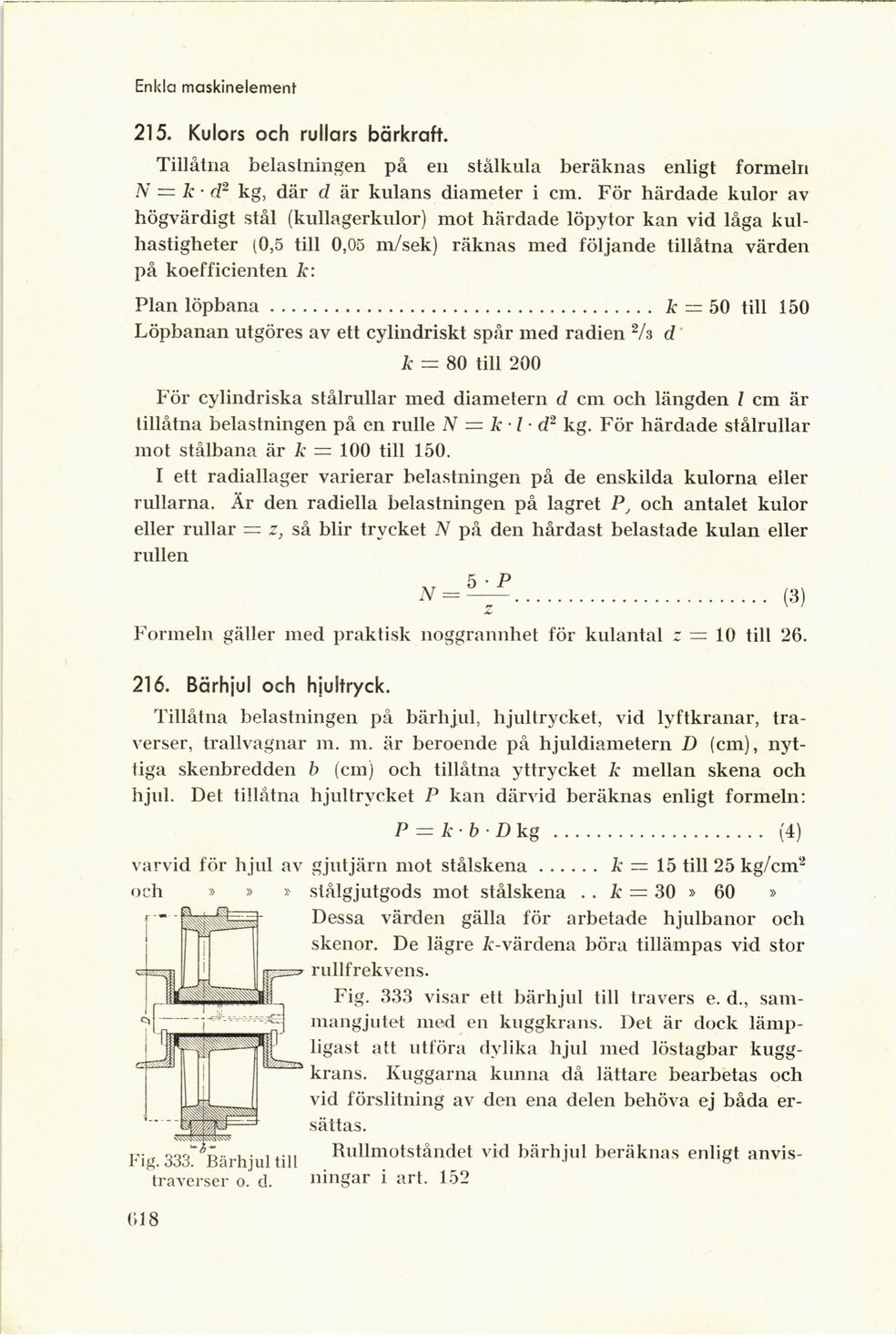

Enkla maskinelement
215. Kulors och rullars bärkraft.
Tillåtna belastningen på en stålkula beräknas enligt formeln
N = k ■ d2 kg, där d är kulans diameter i cm. För härdade kulor av
högvärdigt stål (kullagerkulor) mot härdade löpytor kan vid låga
kul-hastigheter (0,5 till 0,05 m/sek) räknas med följande tillåtna värden
på koefficienten k:
Plan löpbana............................................. k — 50 till 150
Löpbanan utgöres av ett cylindriskt spår med radien 2/ä d
k = 80 till 200
För cylindriska stålrullar med diametern d cm och längden l cm är
tillåtna belastningen på en rulle N = k ■ l ■ d2 kg. För härdade stålrullar
mot stålbana är k = 100 till 150.
I ett radiallager varierar belastningen på de enskilda kulorna eller
rullarna. Är den radiella belastningen på lagret P, och antalet kulor
eller rullar = z, så blir trycket N på den hårdast belastade kulan eller
rullen
Formeln gäller med praktisk noggrannhet för kulantal z = 10 till 26.
216. Bärhjul och hjultryck.
Tillåtna belastningen på bärhjul, hjultrycket, vid lyftkranar,
tra-verser, trallvagnar m. m. är beroende på hjuldiametern D (cm),
nyttiga skenbredden b (cm) och tillåtna yttrycket k mellan skena och
hjul. Det tillåtna hjultrycket P kan därvid beräknas enligt formeln:
Fig. 333. Bärhjul till
traverser o. d.
618
P = k- b • D kg ....................... (4)
varvid för hjul av gjutjärn mot stålskena..........k — 15 till 25 kg/cm2
och » » » stålgjutgods mot stålskena .. k — 30 » 60 »
Dessa värden gälla för arbetade hjulbanor och
skenor. De lägre k -värdena böra tillämpas vid stor
r ullfrekvens.
Fig. 333 visar ett bärhjul till travers e. d.,
sammangjutet med en kuggkrans. Det är dock
lämpligast att utföra dylika hjtd med löstagbar
kuggkrans. Kuggarna kunna då lättare bearbetas och
vid förslitning av den ena delen behöva ej båda
ersättas.
Rullmotståndet vid bärhjul beräknas enligt
anvisningar i art. 152
