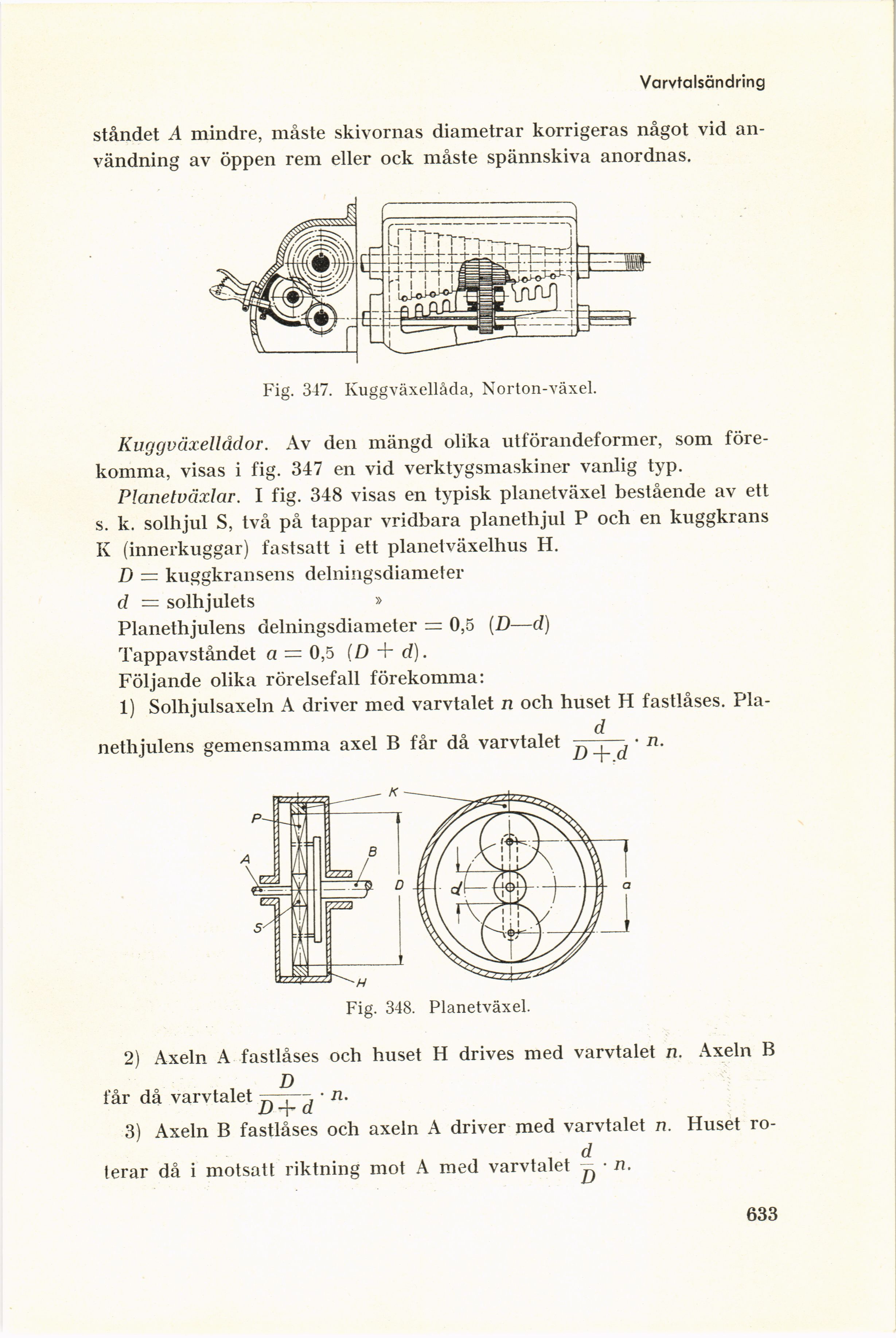

Varvfalsändring
ståndet A mindre, måste skivornas diametrar korrigeras något vid
användning av öppen rem eller ock måste spännskiva anordnas.
Fig. 347. Kuggväxellåda, Norton-växel.
Kuggväxellådor. Av den mängd olika utförandeformer, som
förekomma, visas i fig. 347 en vid verktygsmaskiner vanlig typ.
Planetväxlar. I fig. 348 visas en typisk planetväxel bestående av ett
s. k. solhjul S, två på tappar vridbara planethjul P och en kuggkrans
K (innerkuggar) fastsatt i ett planetväxelhus H.
D = kuggkransens delningsdiameter
d = solhjulets »
Planethjulens delningsdiameter — 0,5 (D—d)
Tappavståndet a = 0,5 (D + d).
Följande olika rörelsefall förekomma:
n.
1) Solhjulsaxeln A driver med varvtalet n och huset H fastlåses.
Planethjulens gemensamma axel B får då varvtalet
Fig. 348. Planetväxel.
2) Axeln A fastlåses och huset H drives med varvtalet n. Axeln B
D
tår då varvtalet 7—;—. • n.
DAd
3) Axeln B fastlåses och axeln A driver med varvtalet n. Huset
roterar då i motsatt riktning mot A med varvtalet • n.
633
