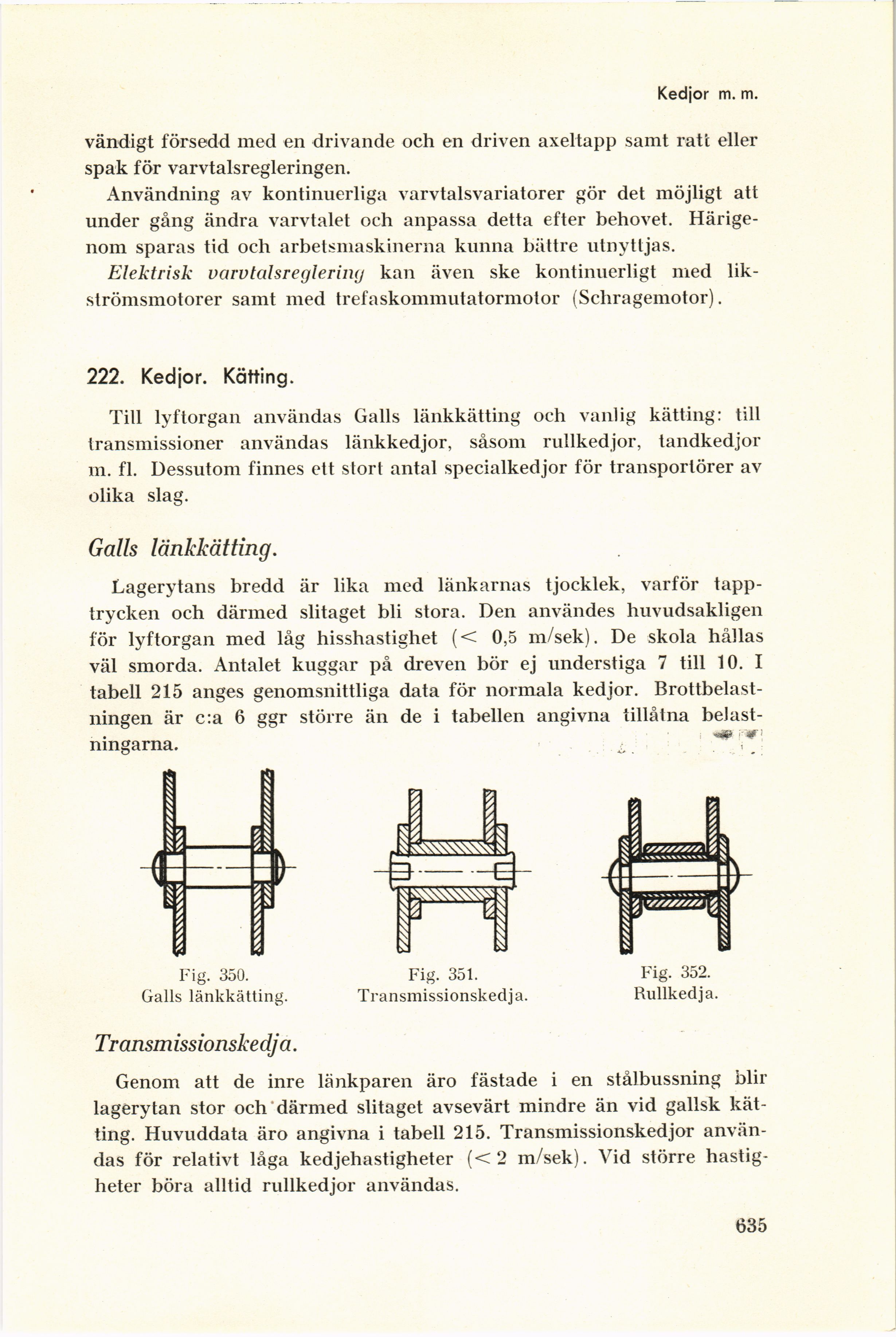

Kedjor m. m.
vändigt försedd med en drivande och en driven axeltapp samt ratt eller
spak för varvtalsregleringen.
Användning av kontinuerliga varvtalsvariatorer gör det möjligt att
under gång ändra varvtalet och anpassa detta efter behovet.
Härigenom sparas tid och arbetsmaskinerna kunna bättre utnyttjas.
Elektrisk varvtalsreglering kan även ske kontinuerligt med
likströmsmotorer samt med trefaskommutatormotor (Schragemotor).
222. Kedjor. Kätting.
Till lyftorgan användas Galls länkkätting och vanlig kätting: till
transmissioner användas länkkedjor, såsom rullkedjor, tandkedjor
m. fl. Dessutom finnes ett stort antal specialkedjor för transportörer av
olika slag.
Galls länkkätting.
Lagerytans bredd är lika med länkarnas tjocklek, varför
tapptrycken och därmed slitaget bli stora. Den användes huvudsakligen
för lyftorgan med låg hisshastighet (< 0,5 m/sek). De skola hållas
väl smorda. Antalet kuggar på dreven bör ej understiga 7 till 10. I
tabell 215 anges genomsnittliga data för normala kedjor.
Brottbelastningen är c:a 6 ggr större än de i tabellen angivna tillåtna
belast-i <1
nmgarna. ,
Fig. 351.
Transmissionskedja.
Fig. 352.
Rullkedja.
Fig. 350.
Galls länkkätting.
Transmissionskedj a.
Genom att de inre länkparen äro fästade i en stålbussning blir
lagerytan stor och därmed slitaget avsevärt mindre än vid gallsk
kätting. Huvuddata äro angivna i tabell 215. Transmissionskedjor
användas för relativt låga kedjehastigheter (< 2 m/sek). Vid större
hastigheter böra alltid rullkedjor användas.
635
