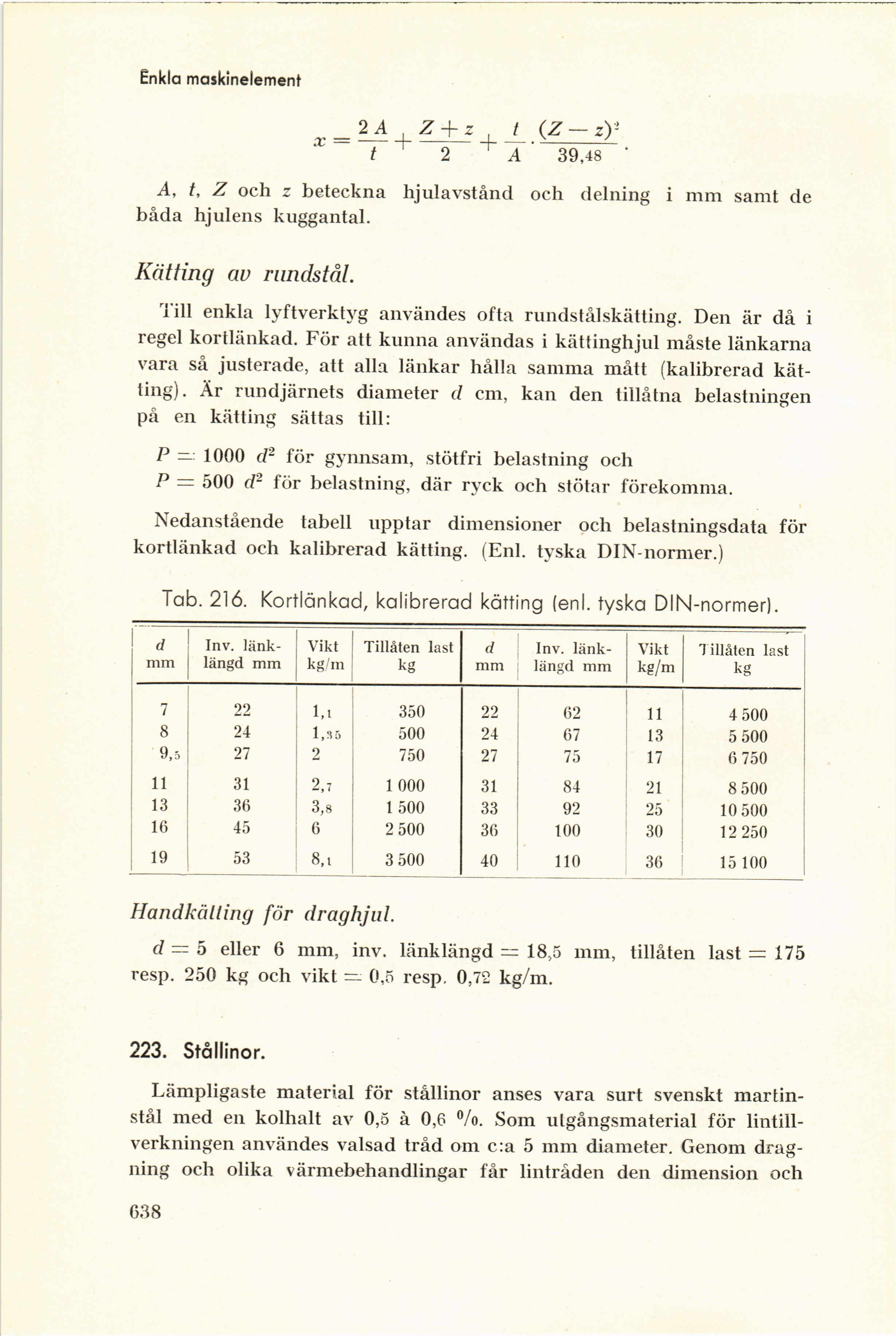

Enkla maskinelement
2A , Z + z , t (Z — z)1
x = —––––––––––––––.
f 2 A 39,48
A, t, Z och z beteckna hjulavstånd och delning i mm samt de
båda hjulens kuggantal.
Kätting au rundstål.
Till enkla lyftverktyg användes ofta rundstålskätting. Den är då i
regel kortlänkad. För att kunna användas i kättinghjul måste länkarna
vara så justerade, att alla länkar hålla samma mått (kalibrerad
kätting). Är rundjärnets diameter d cm, kan den tillåtna belastningen
på en kätting sättas till:
P — 1000 d2 för gynnsam, stötfri belastning och
P = 500 d2 för belastning, där ryck och stötar förekomma.
Nedanstående tabell upptar dimensioner och belastningsdata för
kortlänkad och kalibrerad kätting. (Enl. tyska DIN-normer.)
Tab. 216. Kortlänkad, kalibrerad kätting (enl. tyska DIN-normer).
d mm Inv.
länklängd mm Vikt kg/m Tillåten last kg d mm Inv.
länklängd mm Vikt kg/m Tillåten last kg
7 22 1,1 350 22 62 11 4 500
8 24 1,35 500 24 67 13 5 500
9,5 27 2 750 27 75 17 6 750
11 31 2.7 1 000 31 84 21 8 500
13 36 3,8 1 500 33 92 25 10 500
16 45 6 2 500 36 100 30 12 250
19 53 8,t 3 500 40 110 36 15 100
Handkälling för draghjul.
d — 5 eller 6 mm, inv. länklängd — 18,5 mm, tillåten last = 175
resp. 250 kg och vikt — 0,5 resp. 0,72 kg/m.
223. Stållinor.
Lämpligaste material för stållinor anses vara surt svenskt
martin-stål med en kolhalt av 0,5 ä 0,6 °/o. Som utgångsmaterial för
lintillverkningen användes valsad tråd om c:a 5 mm diameter. Genom
dragning och olika värmebehandlingar får lintråden den dimension och
638
