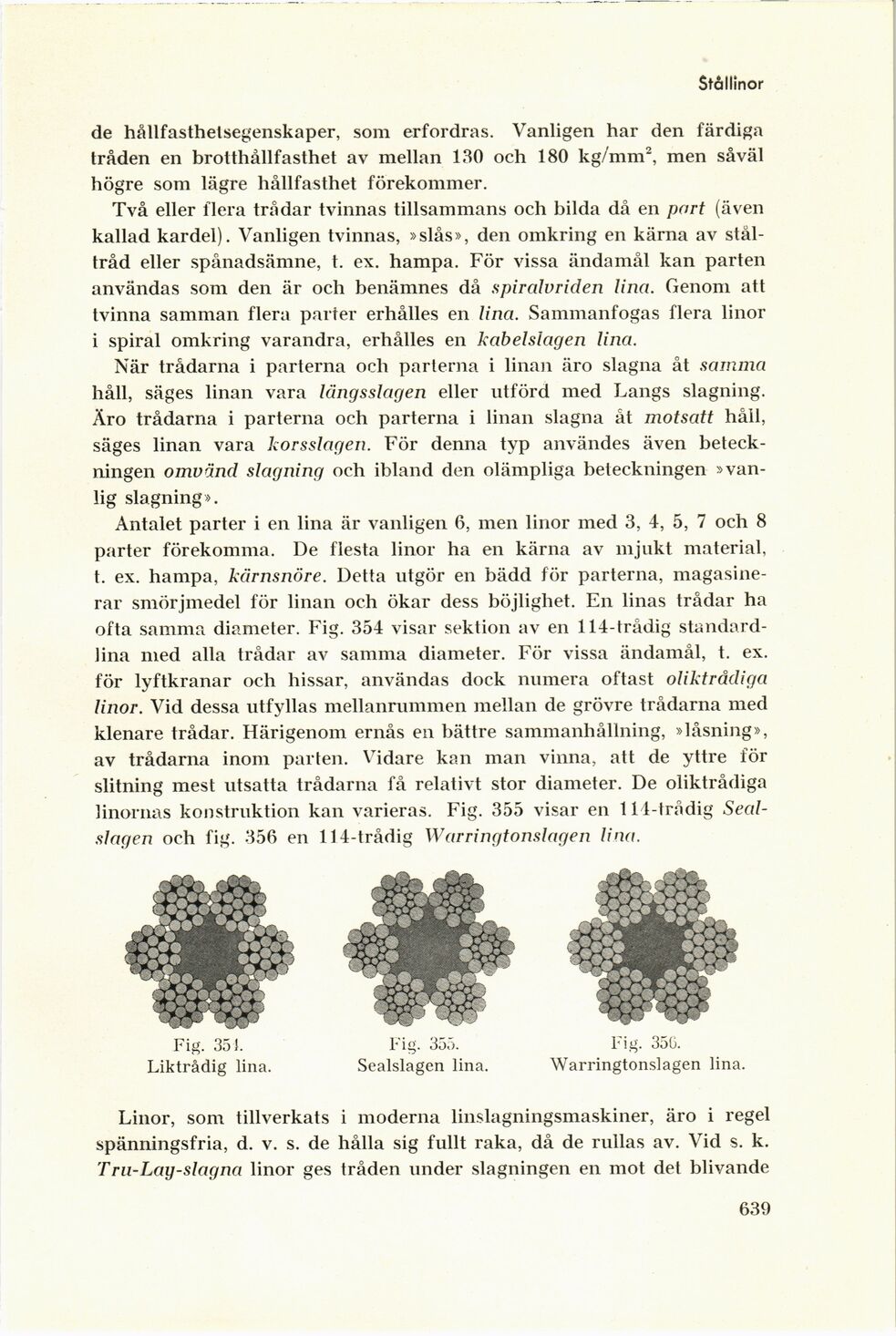

Stållinor
de hållfasthetsegenskaper, som erfordras. Vanligen har den färdiga
tråden en brotthållfasthet av mellan 130 och 180 kg/mm2, men såväl
högre som lägre hållfasthet förekommer.
Två eller flera trådar tvinnas tillsammans och bilda då en part (även
kallad kardel). Vanligen tvinnas, »slås», den omkring en kärna av
ståltråd eller spånadsämne, t. ex. hampa. För vissa ändamål kan parten
användas som den är och benämnes då spiralvriden lina. Genom att
tvinna samman flera parter erhålles en lina. Sammanfogas flera linor
i spiral omkring varandra, erhålles en kabelslagen lina.
När trådarna i parterna och parterna i linan äro slagna åt samma
håll, säges linan vara längsslagen eller utförd med Langs slagning.
Äro trådarna i parterna och parterna i linan slagna åt motsatt håll,
säges linan vara korsslagen. För denna typ användes även
beteckningen omvänd slagning och ibland den olämpliga beteckningen
»vanlig slagning».
Antalet parter i en lina är vanligen 6, men linor med 3, 4, 5, 7 och 8
parter förekomma. De flesta linor ha en kärna av mjukt material,
t. ex. hampa, kärnsnöre. Detta utgör en bädd för parterna,
magasinerar smörjmedel för linan och ökar dess böjlighet. En linas trådar ha
ofta samma diameter. Fig. 354 visar sektion av en 114-trådig
standardlina med alla trådar av samma diameter. För vissa ändamål, t. ex.
för lyftkranar och hissar, användas dock numera oftast oliktrådiga
linor. Vid dessa utfyllas mellanrummen mellan de grövre trådarna med
klenare trådar. Härigenom ernås en bättre sammanhållning, »låsning»,
av trådarna inom parten. Vidare kan man vinna, att de yttre för
slitning mest utsatta trådarna få relativt stor diameter. De oliktrådiga
linornas konstruktion kan varieras. Fig. 355 visar en 114-trådig
Seal-slagen och fig. 356 en 114-trådig Warringtonslagen lina.
Fig. 35!.
Liktrådig lina.
Fig. 355.
Sealslagen lina.
Fig. 35G.
Warringtonslagen lina.
Linor, som tillverkats i moderna linslagningsmaskiner, äro i regel
spänningsfria, d. v. s. de hålla sig fullt raka, då de rullas av. Vid s. k.
Tru-Lay-slagna linor ges tråden under slagningen en mot det blivande
639
