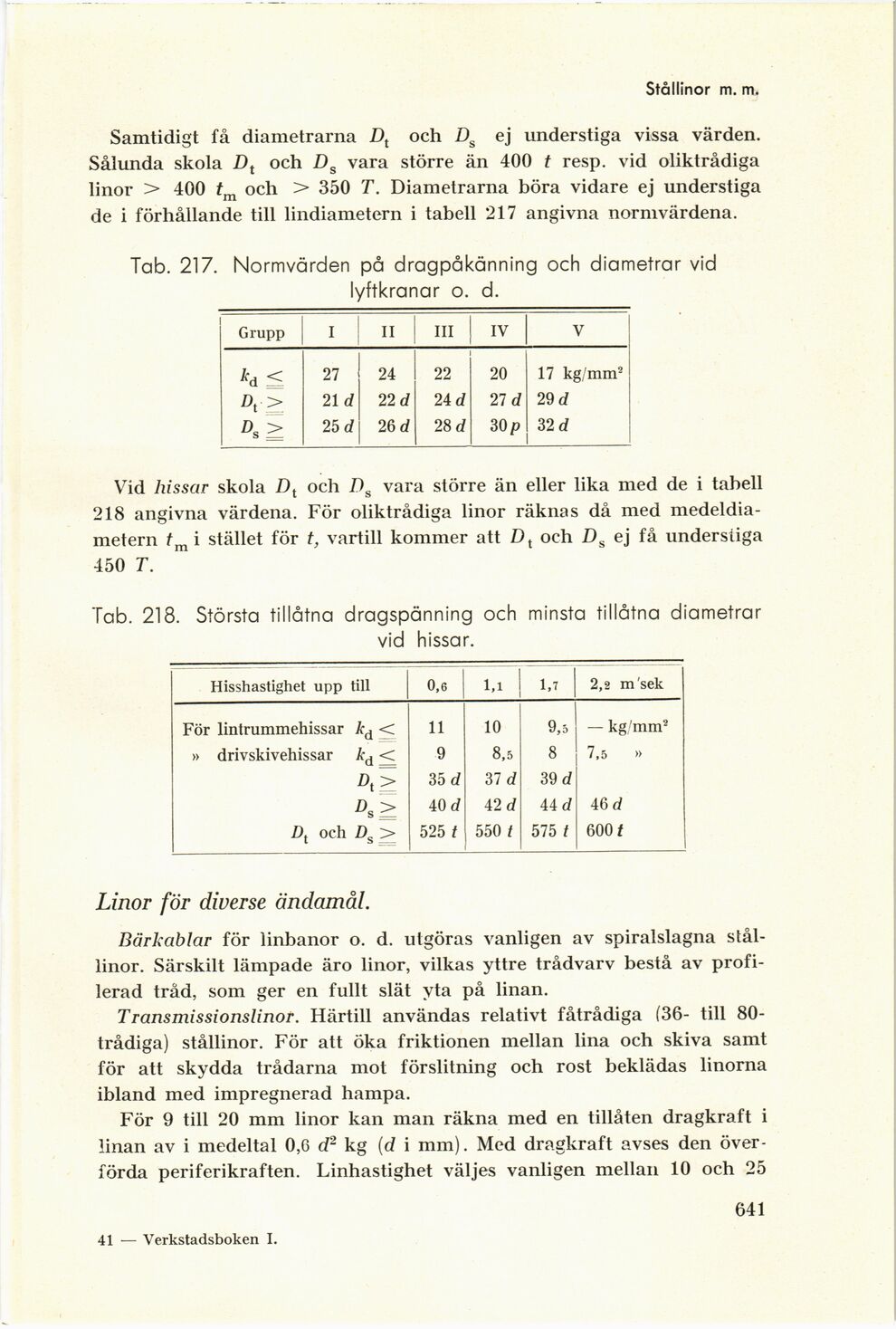

Stållinor m. m.
Samtidigt få diametrarna Dt och Ds ej understiga vissa värden.
Sålunda skola Dt och Ds vara större än 400 t resp, vid oliktrådiga
linor > 400 tm och > 350 T. Diametrarna böra vidare ej understiga
de i förhållande till lindiametern i tabell 217 angivna normvärdena.
Tab. 217. Normvärden på dragpåkänning och diametrar vid
lyftkranar o. d.
Grupp I II III IV V
27 24 22 20 17 kg/mm2
A > 21 d 22 d 24 d 27 d 29 d
^s> 25 d 25 d 28 d 30p 32 d
Vid hissar skola Dt och Ds vara större än eller lika med de i tabell
218 angivna värdena. För oliktrådiga linor räknas då med
medeldiametern t i stället för t, vartill kommer att Dt och Ds ej få understiga
450 T.
Tab. 218. Största tillåtna dragspänning och minsta tillåtna diametrar
vid hissar.
Hisshastighet upp till 0,6 1,7 2,2 msek
För lintrummehissar 11 10 9,5 — kg/mm2
» drivskivehissar Åd< 9 8,5 8 7,5 »
A> 35 d 37 d 39 d
40 d 42 d 44 d 46 d
D{ och ^s> 525 t 550 t 575 t 600 t
Linor för diverse ändamål.
Bärkablar för linbanor o. d. utgöras vanligen av spiralslagna
stållinor. Särskilt lämpade äro linor, vilkas yttre trådvarv bestå av
profilerad tråd, som ger en fullt slät yta på linan.
Transmissionslinor. Härtill användas relativt fåtrådiga (36- till
80-trådiga) stållinor. För att öka friktionen mellan lina och skiva samt
för att skydda trådarna mot förslitning och rost beklädas linorna
ibland med impregnerad hampa.
För 9 till 20 mm linor kan man räkna med en tillåten dragkraft i
linan av i medeltal 0,6 d2 kg (d i mm). Med dragkraft avses den
överförda periferikraften. Linhastighet väljes vanligen mellan 10 och 25
41 — Verkstadsboken I.
