Enkla maskinelement
229. Kuggens form.
Kuggformen definieras genom flanklinjen och kug g pr of ilen.
Flanklinjen är därvid den tänkta skärningen mellan kuggens flanksida, se
fig. 382, och delningscylindern. Med avseende på flanklinjens form
skiljer man mellan raka, sneda, pil- och cirkelbågskuggar etc., se
fig. 383.

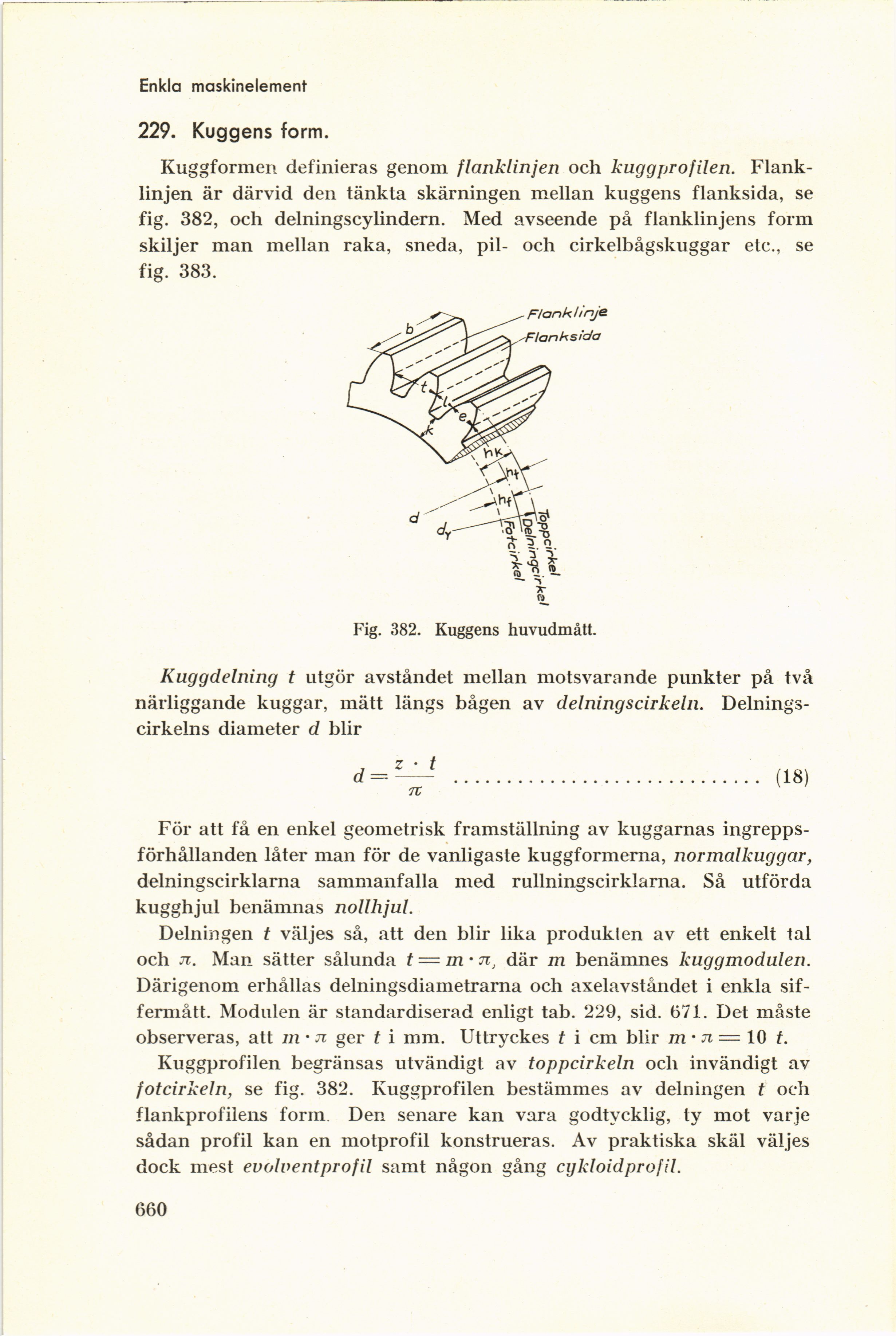

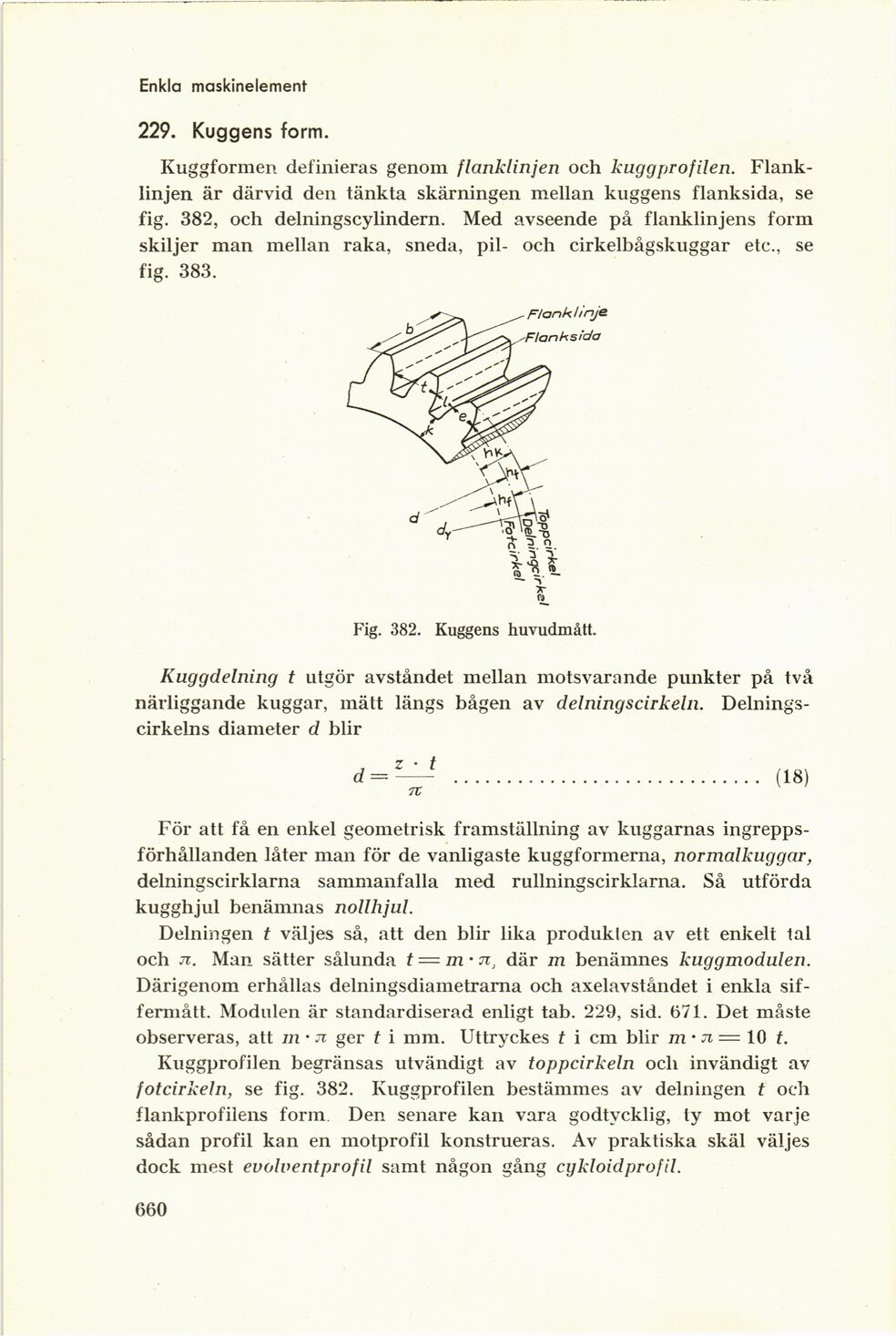

Fig. 382. Kuggens huvudmått.
Kuggdelning t utgör avståndet mellan motsvarande punkter på två
närliggande kuggar, mätt längs bågen av delningscirkeln.
Delnings-cirkelns diameter d blir
d = —
(18)
För att få en enkel geometrisk framställning av kuggarnas
ingrepps-förhållanden låter man för de vanligaste kuggformerna, normalkuggar,
delningscirklarna sammanfalla med rullningscirklarna. Så utförda
kugghjul benämnas nollhjul.
Delningen t väljes så, att den blir lika produkten av ett enkelt tal
och a. Man sätter sålunda t = m’n, där m benämnes kuggmodulen.
Därigenom erhållas delningsdiametrarna och axelavståndet i enkla
sif-fermått. Modulen är standardiserad enligt tab. 229, sid. 671. Det måste
observeras, att m • n ger t i mm. Uttryckes t i cm blir m • n = 10 t.
Kuggprofilen begränsas utvändigt av toppcirkeln och invändigt av
fotcirkeln, se fig. 382. Kuggprofilen bestämmes av delningen t och
flankprofilens form. Den senare kan vara godtycklig, ty mot varje
sådan profil kan en motprofil konstrueras. Av praktiska skäl väljes
dock mest evolventprofil samt någon gång cykloidprofil.
660
