Enkla maskinelement
I fig. 384 är A beröringspunkten mellan de båda kuggflankerna.
Om A tillhör det system, som betecknas med 1, blir hastigheten hos
A Ui = (Dy Ry. Om A tillhör 2, så blir hastigheten hos A u2 = (D2 R2.
Vidare är cx = cox och c2 = w2 q2.
Emedan A är en godtyckligt vald punkt, och flankerna i
normalriktningen måste följas åt och hålla kontakt med varandra, är
ständigt cr = c2.

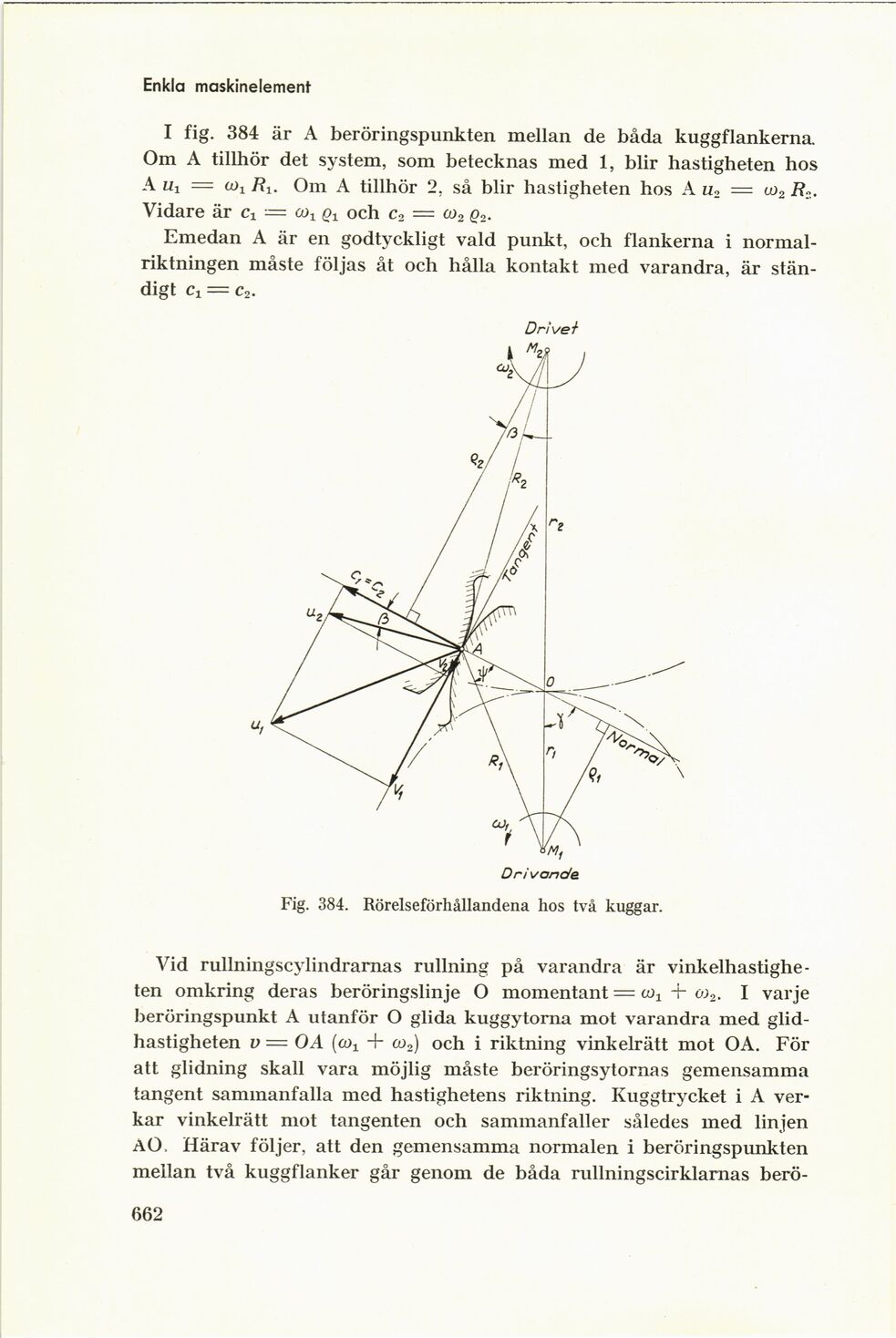

Fig. 384. Rörelseförhållandena hos två kuggar.
Vid rullningscylindrarnas rullning på varandra är
vinkelhastigheten omkring deras beröringslinje O momentant = ah + o2. I varje
beröringspunkt A utanför O glida kuggytoma mot varandra med
glidhastigheten v = O A (tOi 4- co2) och i riktning vinkelrätt mot OA. För
att glidning skall vara möjlig måste beröringsytornas gemensamma
tangent sammanfalla med hastighetens riktning. Kuggtrycket i A
verkar vinkelrätt mot tangenten och sammanfaller således med linjen
AO. Härav följer, att den gemensamma normalen i beröringspunkten
mellan två kuggflanker går genom de båda rullningscirklarnas
berö
662
