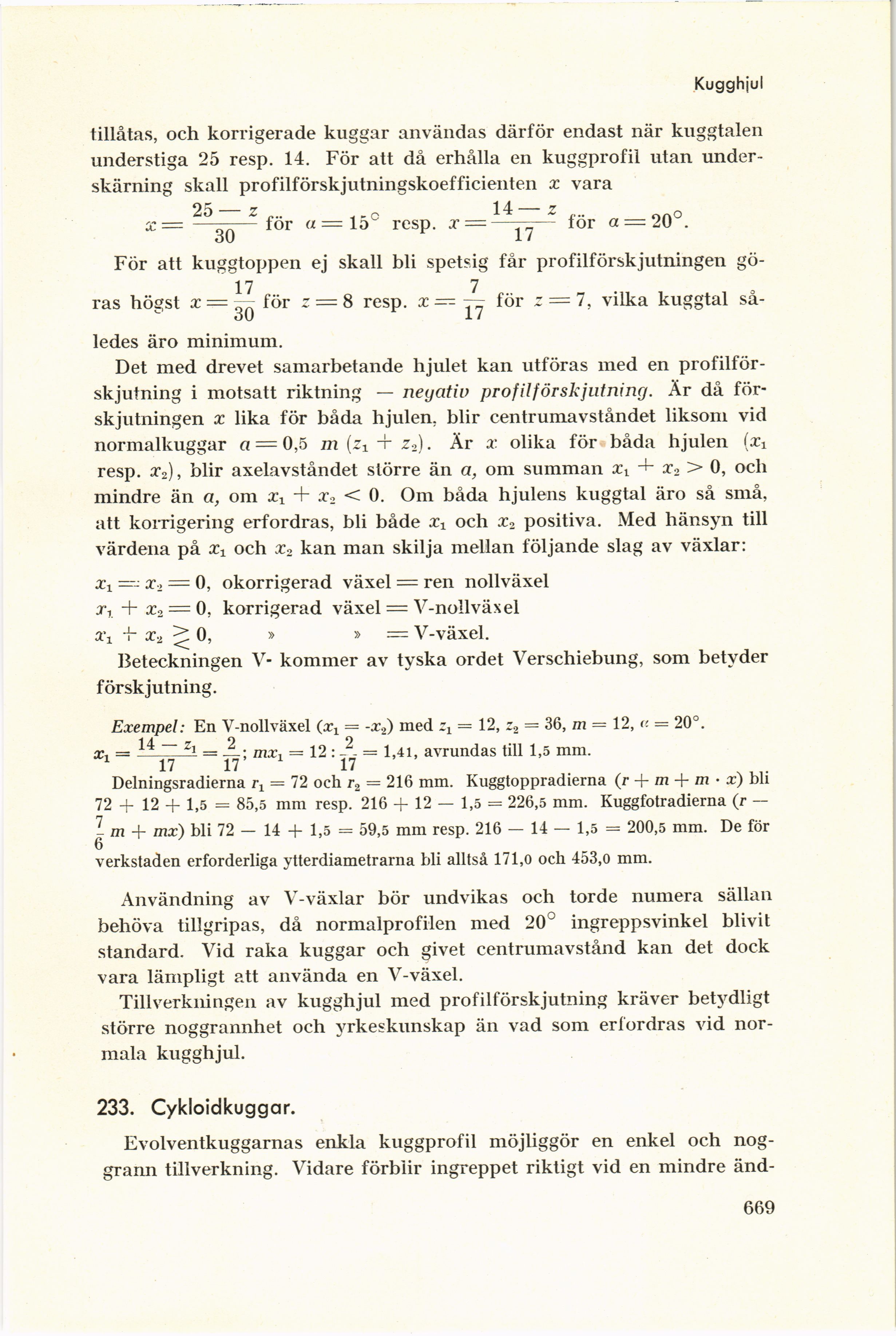

Kugghjul
tillåtas, och korrigerade kuggar användas därför endast när kuggtalen
understiga 25 resp. 14. För att då erhålla en kuggprofil utan
under-skärning skall profilförskjutningskoefficienten æ vara
25 — z ... 14—z
x ——~—for « = lo resp. x =——— tor a = 20 .
öU 1 /
För att kuggtoppen ej skall bli spetsig får profilförskjutningen
gö-17 7
ras högst x = för z = 8 resp. x = — för z = 7, vilka kuggtal
således äro minimum.
Det med drevet samarbetande hjulet kan utföras med en
profilförskjutning i motsatt riktning — negativ profilförskjutning. Är då
förskjutningen x lika för båda hjulen, blir centrumavståndet liksom vid
normalkuggar a = 0,5 m (zt t z2). Är x olika för båda hjulen (zi
resp. x2), blir axelavståndet större än a, om summan Xi + x2 > 0, och
mindre än a, om xr + x2 < 0. Om båda hjulens kuggtal äro så små,
att korrigering erfordras, bli både xr och x2 positiva. Med hänsyn till
värdena på och x2 kan man skilja mellan följande slag av växlar:
A — x2 = 0, okorrigerad växel = ren nollväxel
xr + x2 = 0, korrigerad växel = V-noll väx el
T x2 > 0, » » = V-växel.
Beteckningen V- kommer av tyska ordet Verschiebung, som betyder
förskjutning.
Exempel: En V-nollväxel (xt = -x2) med zt = 12, z2 = 36, m = 12, « = 20°.
j a 7 2 2
x. =–––1 = —; mx, = 12 : - - = 1,41, avrundas till 1,5 mm.
17 17 17
Delningsradierna i\ = 72 och r2 = 216 mm. Kuggtoppradierna (r + m + m • x) bli
72 + 12 + 1,5 = 85,5 mm resp. 216 + 12 — 1,5 = 226,5 mm. Kuggfotradierna (r —
- m + mx) bli 72 — 14 4- 1,5 = 59,5 mm resp. 216 — 14 — 1,5 = 200,5 mm. De för
6
verkstaden erforderliga ytterdiametrarna bli alltså 171,0 och 453,0 mm.
Användning av V-växlar bör undvikas och torde numera sällan
behöva tillgripas, då normalprofilen med 20 ingreppsvinkel blivit
standard. Vid raka kuggar och givet centrumavstånd kan det dock
vara lämpligt att använda en V-växel.
Tillverkningen av kugghjul med profilförskjutning kräver betydligt
större noggrannhet och yrkeskunskap än vad som erfordras vid
normala kugghjul.
233. Cykloidkuggar.
Evolventkuggarnas enkla kuggprofil möjliggör en enkel och
noggrann tillverkning. Vidare förblir ingreppet riktigt vid en mindre
änd
669
