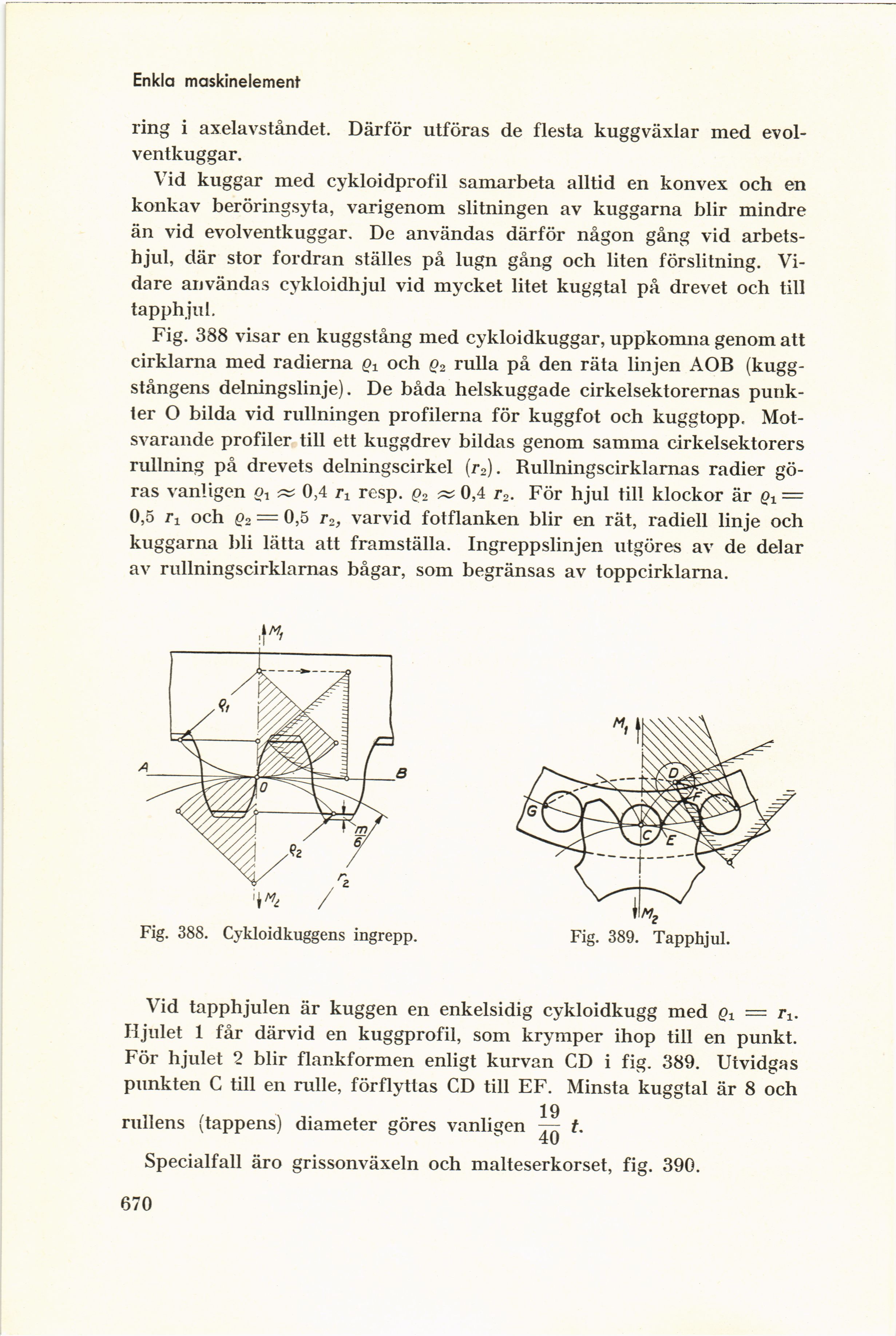

Enkla maskinelement
ring i axelavståndet. Därför utföras de flesta kuggväxlar med
evol-ventkuggar.
Vid kuggar med cykloidprofil samarbeta alltid en konvex och en
konkav beröringsyta, varigenom slitningen av kuggarna blir mindre
än vid evolventkuggar. De användas därför någon gång vid
arbets-hjul, där stor fordran ställes på lugn gång och liten förslitning.
Vidare användas cykloidhjul vid mycket litet kuggtal på drevet och till
tapphjul.
Fig. 388 visar en kuggstång med cykloidkuggar, uppkomna genom att
cirklarna med radierna och g2 rulla på den räta linjen AOB
(kugg-stångens delningslinje). De båda helskuggade cirkelsektorernas
punkter O bilda vid rullningen profilerna för kuggfot och kuggtopp.
Motsvarande profiler till ett kuggdrev bildas genom samma cirkelsektorers
rullning på drevets delningscirkel (r2). Rullningscirklamas radier
göras vanligen æ 0,4 rx resp. g2 æ 0,4 r2. För hjul till klockor är =
0,5 fi och q2 = 0,5 r2, varvid fotflanken blir en rät, radiell linje och
kuggarna bli lätta att framställa. Ingreppslinjen utgöres av de delar
av rullningscirklamas bågar, som begränsas av toppcirklarna.
Fig. 388. Cykloidkuggens ingrepp.
Fig. 389. Tapphjul.
Vid tapphjulen är kuggen en enkelsidig cykloidkugg med = rr.
Hjulet 1 får därvid en kuggprofil, som krymper ihop till en punkt.
För hjulet 2 blir flankformen enligt kurvan CD i fig. 389. Utvidgas
punkten C till en rulle, förflyttas CD till EF. Minsta kuggtal är 8 och
19
rullens (tappens) diameter göres vanligen — t.
Specialfall äro grissonväxeln och malteserkorset, fig. 390.
670
