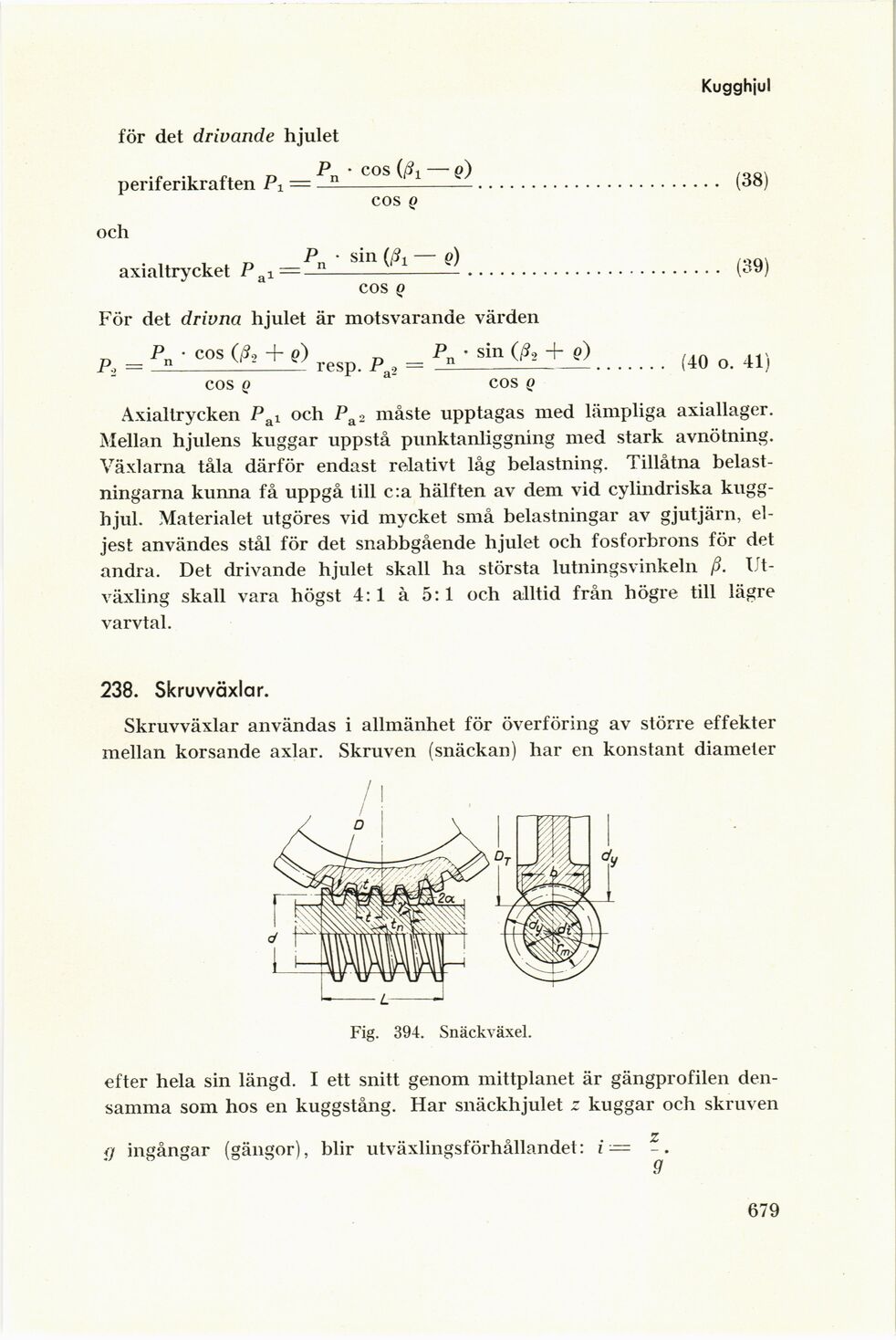

Kugghjul
för det drivande hjulet
•C -1 C. D Pn ’ COS ~
periferikraften Px = —....................................... (38)
cos Q
och
axialtrycket Pai =——––––––––f)......................... (39)
COS Q
För det drivna hjulet är motsvarande värden
A = P» ’ C0S + resp. PaS = P- ’ Sfal + e)................. (40 o. 41)
COS Q COS ()
Axiallrycken Pal och Pa2 måste upptagas med lämpliga axiallager.
Mellan hjulens kuggar uppstå punktanliggning med stark avnötning.
Växlarna tåla därför endast relativt låg belastning. Tillåtna
belastningarna kunna få uppgå till c:a hälften av dem vid cylindriska
kugghjul. Materialet utgöres vid mycket små belastningar av gjutjärn,
eljest användes stål för det snabbgående hjulet och fosforbrons för det
andra. Det drivande hjulet skall ha största lutningsvinkeln
Ut-växling skall vara högst 4:1 å 5:1 och alltid från högre till lägre
varvtal.
238. Skruvväxlar.
Skruvväxlar användas i allmänhet för överföring av större effekter
mellan korsande axlar. Skruven (snäckan) har en konstant diameter
Fig. 394. Snäckväxel.
efter hela sin längd. I ett snitt genom mittplanet är gängprofilen
densamma som hos en kuggstång. Har snäckhjulet z kuggar och skruven
o Z
q ingångar (gängor), blir utväxlingsförhållandet: i —
9
679
