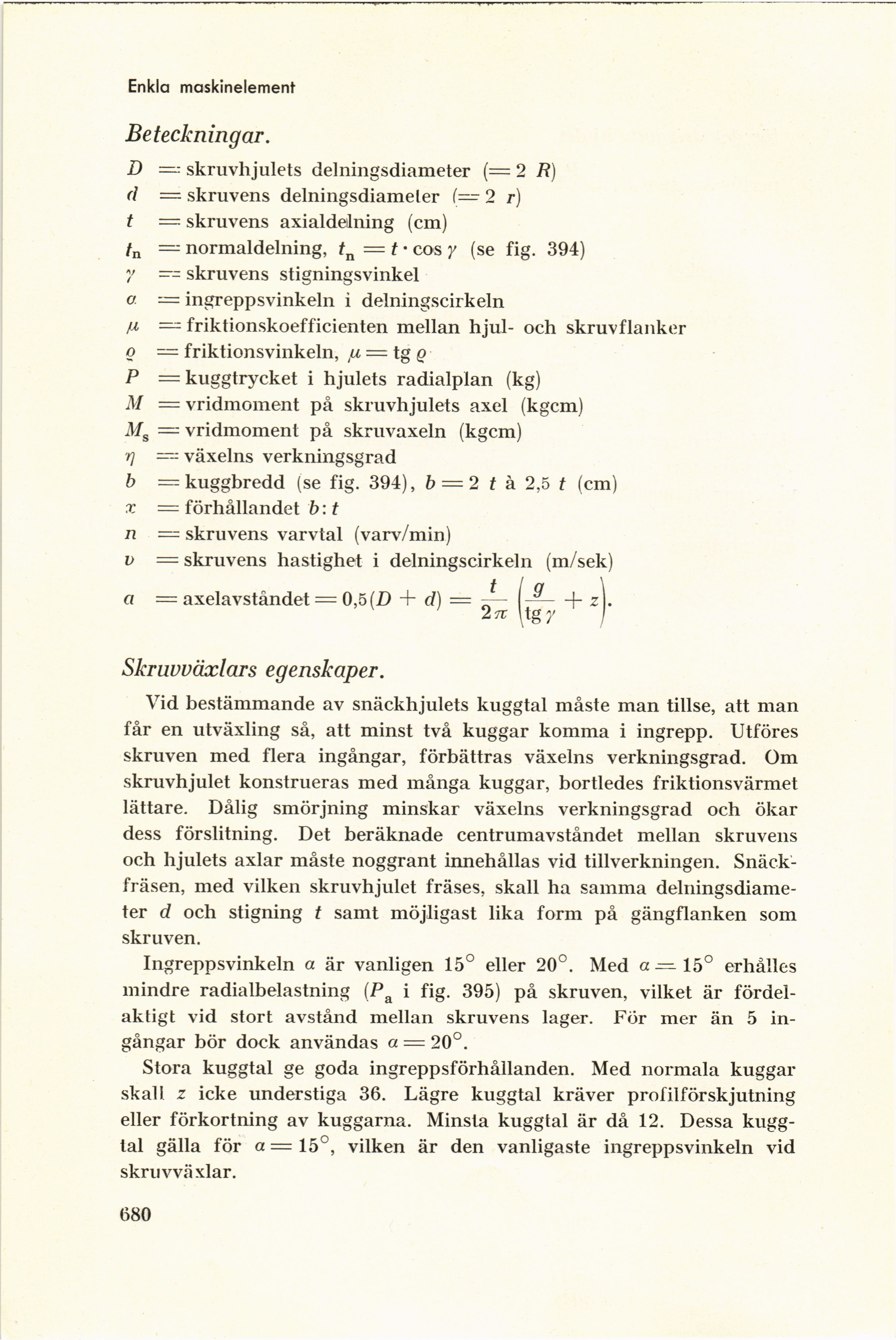

Enkla maskinelement
Beteckningar.
D = skruvhjulets delningsdiameter (= 2 R)
d = skruvens delningsdiameter (— 2 r)
t — skruvens axialdeilning (cm)
/n = normaldelning, tn = t • cos 7 (se fig. 394)
7 – skruvens stigningsvinkel
o. — ingreppsvinkeln i delningscirkeln
P — friktionskoefficienten mellan hjul- och skruvflanker
o — friktionsvinkeln, p, = tg q
P = kuggtrycket i hjulets radialplan (kg)
M = vridmoment på skruvhjulets axel (kgcm)
Ms = vridmoment på skruvaxeln (kgcm)
r] — växelns verkningsgrad
b = kuggbredd (se fig. 394), b = 2 t å 2,5 t (cm)
r — förhållandet b: t
n — skruvens varvtal (varv/min)
v — skruvens hastighet i delningscirkeln (m/sek)
t l \
a = axelavståndet = 0,5 (D + d) = — —b z .
(tg 7 /
Skruvväxlars egenskaper.
Vid bestämmande av snäckhjulets kuggtal måste man tillse, att man
får en utväxling så, att minst två kuggar komma i ingrepp. Utföres
skruven med flera ingångar, förbättras växelns verkningsgrad. Om
skruvhjulet konstrueras med många kuggar, bortledes friktionsvärmet
lättare. Dålig smörjning minskar växelns verkningsgrad och ökar
dess förslitning. Det beräknade centrumavståndet mellan skruvens
och hjulets axlar måste noggrant innehållas vid tillverkningen.
Snäck-fräsen, med vilken skruvhjulet fräses, skall ha samma
delningsdiame-ter d och stigning t samt möjligast lika form på gängflanken som
skruven.
Ingreppsvinkeln a är vanligen 15° eller 20°. Med a— 15° erhållcs
mindre radialbelastning (P & i fig. 395) på skruven, vilket är
fördelaktigt vid stort avstånd mellan skruvens lager. För mer än 5
ingångar bör dock användas a = 20°.
Stora kuggtal ge goda ingreppsförhållanden. Med normala kuggar
skall z icke understiga 36. Lägre kuggtal kräver profilförskjutning
eller förkortning av kuggarna. Minsta kuggtal är då 12. Dessa
kuggtal gälla för a =15°, vilken är den vanligaste ingreppsvinkeln vid
skruvväxlar.
