Kugghjul

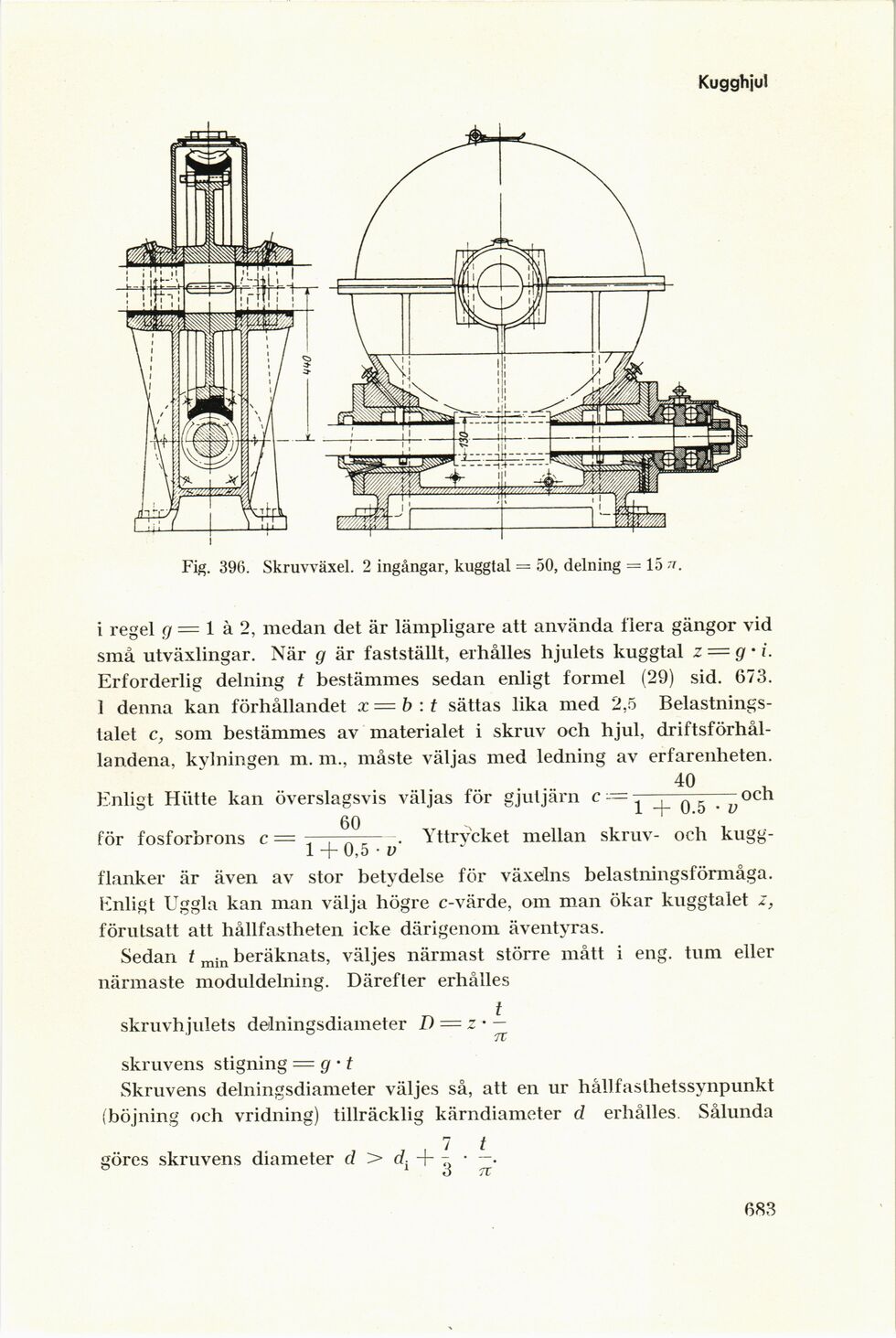

Fig. 396. Skruvväxel. 2 ingångar, kuggtal = 50, delning = 15
i regel g å 2, medan det är lämpligare att använda flera gängor vid
små utväxlingar. När g är fastställt, erhålles hjulets kuggtal z = g • i.
Erforderlig delning t bestämmes sedan enligt formel (29) sid. 673.
1 denna kan förhållandet x — b : t sättas lika med 2,5
Belastnings-talet c, som bestämmes av materialet i skruv och hjul,
driftsförhållandena, kylningen m. m., måste väljas med ledning av erfarenheten.
40
Enligt Hütte kan överslagsvis väljas för gjutjärn c —-och
för fosforbrons c = -—. Yttrycket mellan skruv- och
kugg-1 -f- 0,5 • v
flanker är även av stor betydelse för växelns belastningsförmåga.
Enligt Uggla kan man välja högre c-värde, om man ökar kuggtalet z,
förutsatt att hållfastheten icke därigenom äventyras.
Sedan t min beräknats, väljes närmast större mått i eng. tum eller
närmaste moduldelning. Därefter erhålles
skruvhjulets dölningsdiameter D = z • —
n
skruvens stigning = g • t
Skruvens delningsdiameter väljes så, att en ur hållfaslhetssynpunkt
(böjning och vridning) tillräcklig kärndiameter d erhålles. Sålunda
göres skruvens diameter d > d. + - • —•
3 TT
683
