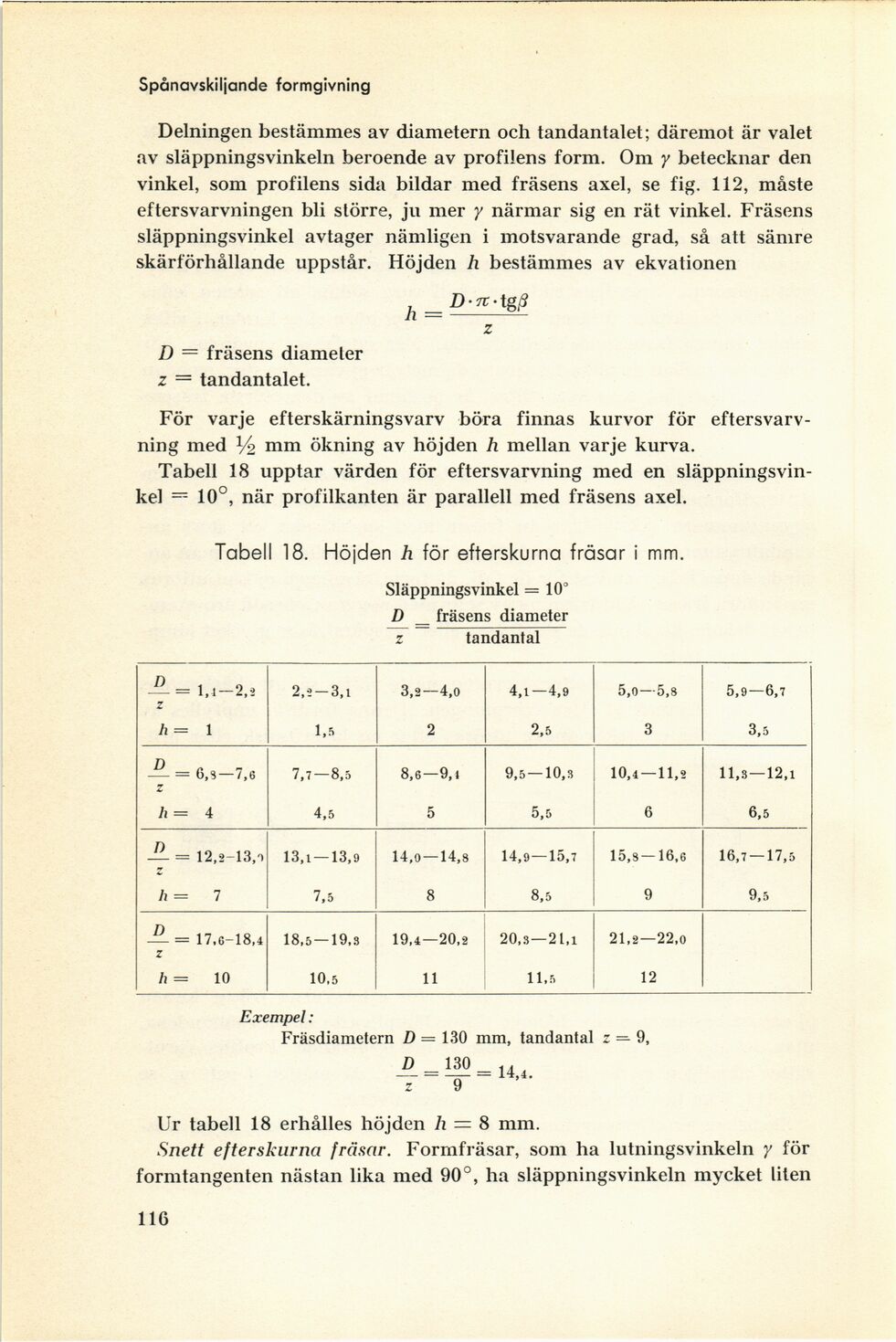

Spånavskiljande formgivning
Delningen bestämmes av diametern och tandantalet; däremot är valet
av släppningsvinkeln beroende av profilens form. Om y betecknar den
vinkel, som profilens sida bildar med fräsens axel, se fig. 112, måste
eftersvarvningen bli större, ju mer y närmar sig en rät vinkel. Fräsens
släppningsvinkel avtager nämligen i motsvarande grad, så att sämre
skärförhållande uppstår. Höjden h bestämmes av ekvationen
h = P-TT-tg^
Z
D = fräsens diameter
z = tandantalet.
För varje efterskärningsvarv böra finnas kurvor för
eftersvarv-ning med 44 mm ökning av höjden h mellan varje kurva.
Tabell 18 upptar värden för eftersvarvning med en
släppningsvinkel = 10°, när profilkanten är parallell med fräsens axel.
Tabell 18. Höjden h för efterskurna fräsar i mm.
Släppningsvinkel =10°
D _ fräsens diameter
z tandantal
— = 1,1—2,2 z 2,2-3,1 3,2—4,0 4,1—4,9 5,0—5,8 5,9 —6,7
h = 1 1,5 2 2,5 3 3,5
D c = 6,8 — /,6 Z 7,7 —8,5 8,6—9,1 9,5 — 10,3 10,4 — 11,2 11,3—12,1
7i= 4 4,5 5 5,5 6 6,5
— = 12,2-13,0 13,1 — 13,9 14,o —14,8 14,9 —15,7 15,8-16,6 16,7 — 17,5
h = 7 7,5 8 8,5 9 9,5
— = 17,6-18,4 z 18,5—19,3 19,4—20,2 20,3—21,1 21,2—22,0
h = 10 10,5 11 11,5 12
Exempel:
Fräsdiametern D = 130 mm, tandantal z — 9,
D = 130
z 9
Ur tabell 18 erhålles höjden h = 8 mm.
Snett efterskurna fräsar. Forrnfräsar, som ha lutningsvinkeln y för
formtangenten nästan lika med 90°, ha släppningsvinkeln mycket liten
116
