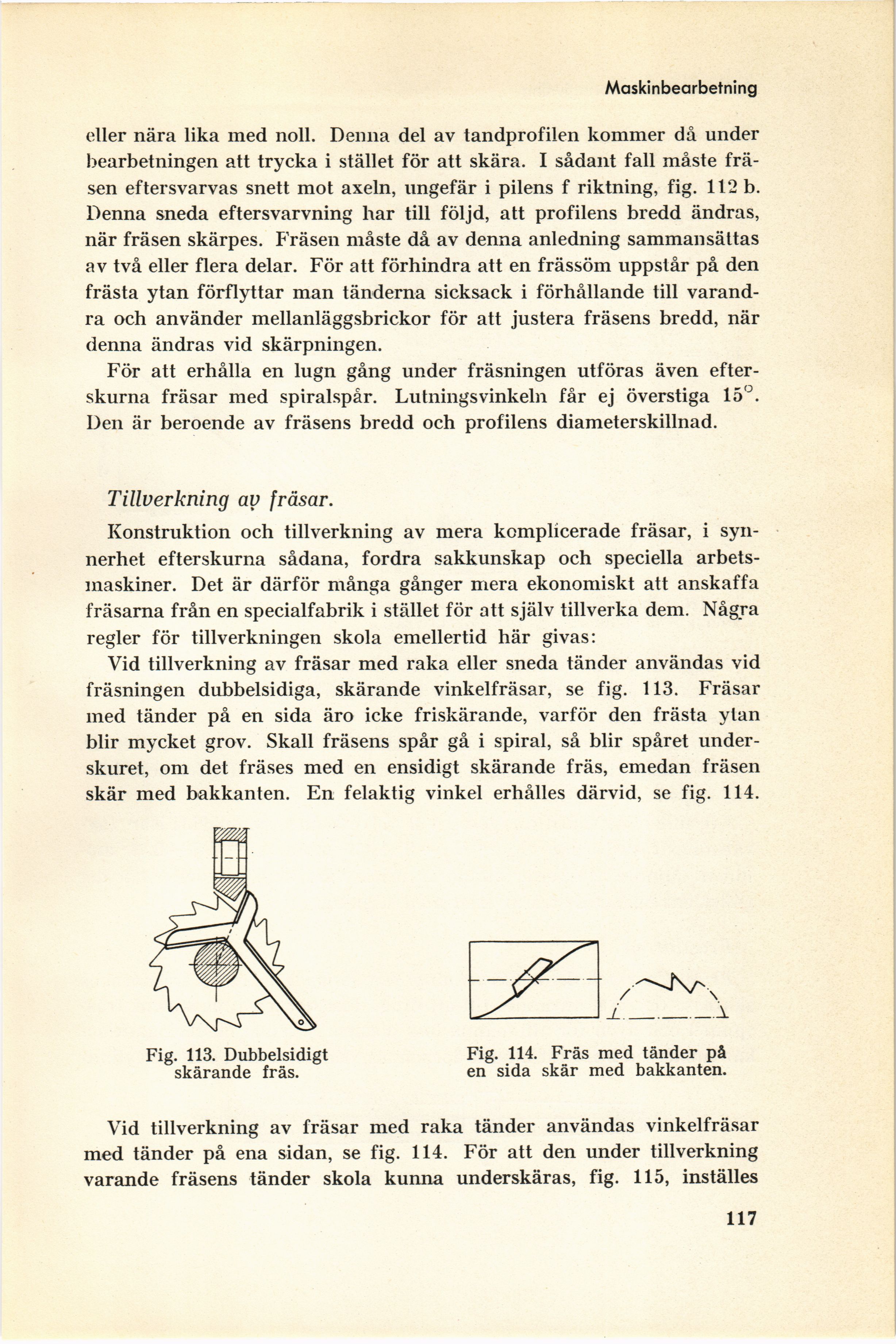

Maskinbearbetning
eller nära lika med noll. Denna del av tandprofilen kommer då under
bearbetningen att trycka i stället för att skära. I sådant fall måste
frä-sen eftersvarvas snett mot axeln, ungefär i pilens f riktning, fig. 112 b.
Denna sneda eftersvarvning har till följd, att profilens bredd ändras,
när fräsen skärpes. Fräsen måste då av denna anledning sammansättas
av två eller flera delar. För att förhindra att en frässöm uppstår på den
frästa ytan förflyttar man tänderna sicksack i förhållande till
varandra och använder mellanläggsbrickor för att justera fräsens bredd, när
denna ändras vid skärpningen.
För att erhålla en lugn gång under fräsningen utföras även
efter-skurna fräsar med spiralspår. Lutnings vinkeln får ej överstiga 15°.
Den är beroende av fräsens bredd och profilens diameterskillnad.
Tillverkning av fräsar.
Konstruktion och tillverkning av mera komplicerade fräsar, i
synnerhet efterskurna sådana, fordra sakkunskap och speciella
arbetsmaskiner. Det är därför många gånger mera ekonomiskt att anskaffa
fräsarna från en specialfabrik i stället för att själv tillverka dem. Några
regler för tillverkningen skola emellertid här givas:
Vid tillverkning av fräsar med raka eller sneda tänder användas vid
fräsningen dubbelsidiga, skärande vinkelfräsar, se fig. 113. Fräsar
med tänder på en sida äro icke friskärande, varför den frästa ytan
blir mycket grov. Skall fräsens spår gå i spiral, så blir spåret
under-skuret, om det fräses med en ensidigt skärande fräs, emedan fräsen
skär med bakkanten. En felaktig vinkel erhålles därvid, se fig. 114.
Fig. 113. Dubbelsidigt
skärande fräs.
Fig. 114. Fräs med tänder på
en sida skär med bakkanten.
Vid tillverkning av fräsar med raka tänder användas vinkelfräsar
med tänder på ena sidan, se fig. 114. För att den under tillverkning
varande fräsens tänder skola kunna underskäras, fig. 115, inställes
117
