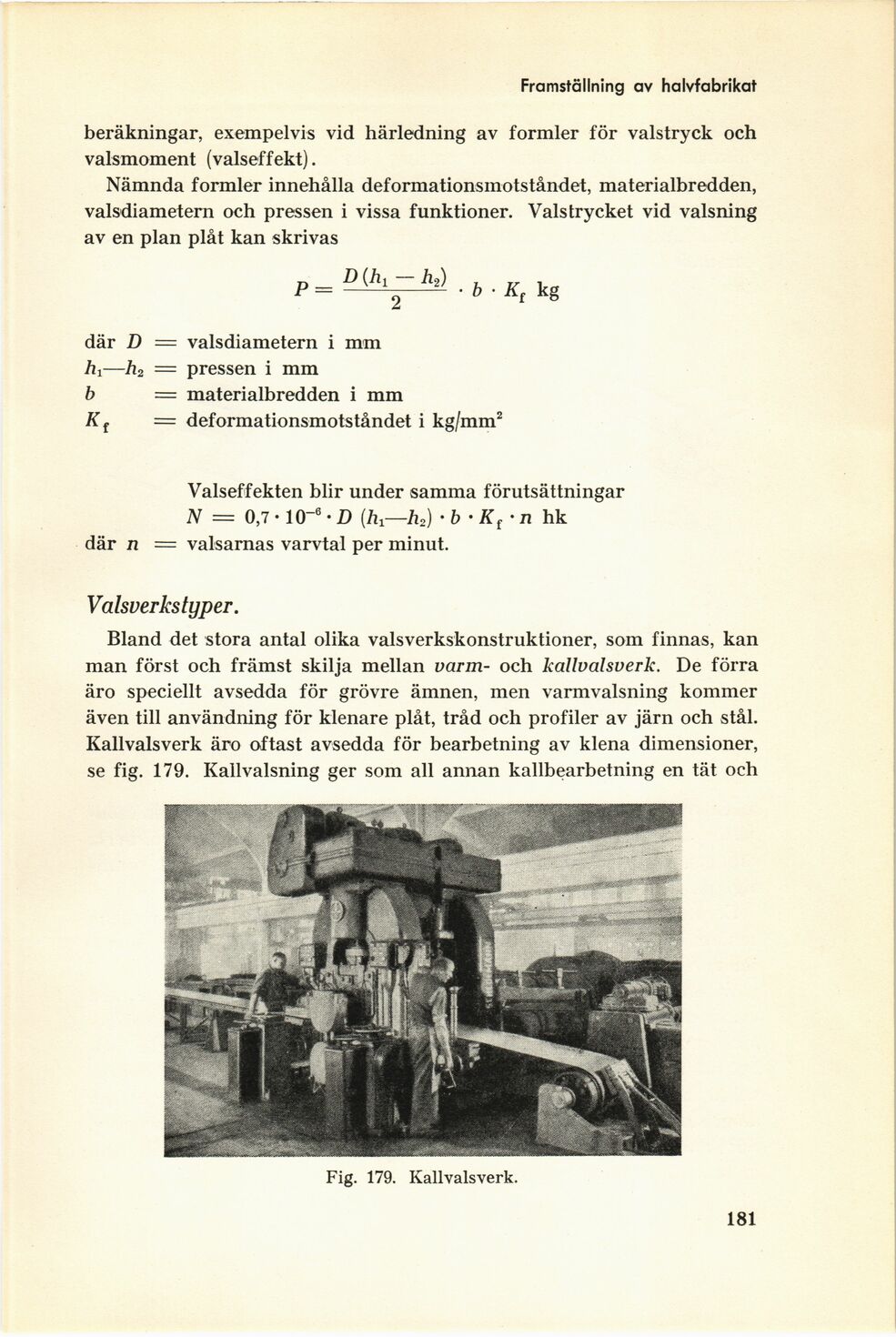

Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Framställning av halvfabrikat - 17. Valsning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Framställning av halvfabrikat
beräkningar, exempelvis vid härledning av formler för valstryck och
valsmoment (valseffekt).
Nämnda formler innehålla deformationsmotståndet, materialbredden,
valsdiametern och pressen i vissa funktioner. Vals trycket vid valsning
av en plan plåt kan skrivas
p=-(\ ’b K, kg
£
där D = valsdiametern i mm
ht—h2 — pressen i mm
b = materialbredden i mm
K f = deformationsmotståndet i kg/mm2
Valseffekten blir under samma förutsättningar
N = 0,7 • 10G • D (h1—h2) -b-Kt-n hk
där n = valsarnas varvtal per minut.
Valsverkstyper.
Bland det stora antal olika valsverkskonstruktioner, som finnas, kan
man först och främst skilja mellan varm- och kallvalsverk. De förra
äro speciellt avsedda för grövre ämnen, men varmvalsning kommer
även till användning för klenare plåt, tråd och profiler av järn och stål.
Kallvalsverk äro oftast avsedda för bearbetning av klena dimensioner,
se fig. 179. Kallvalsning ger som all annan kallbearbetning en tät och
Fig. 179. Kallvalsverk.
181
