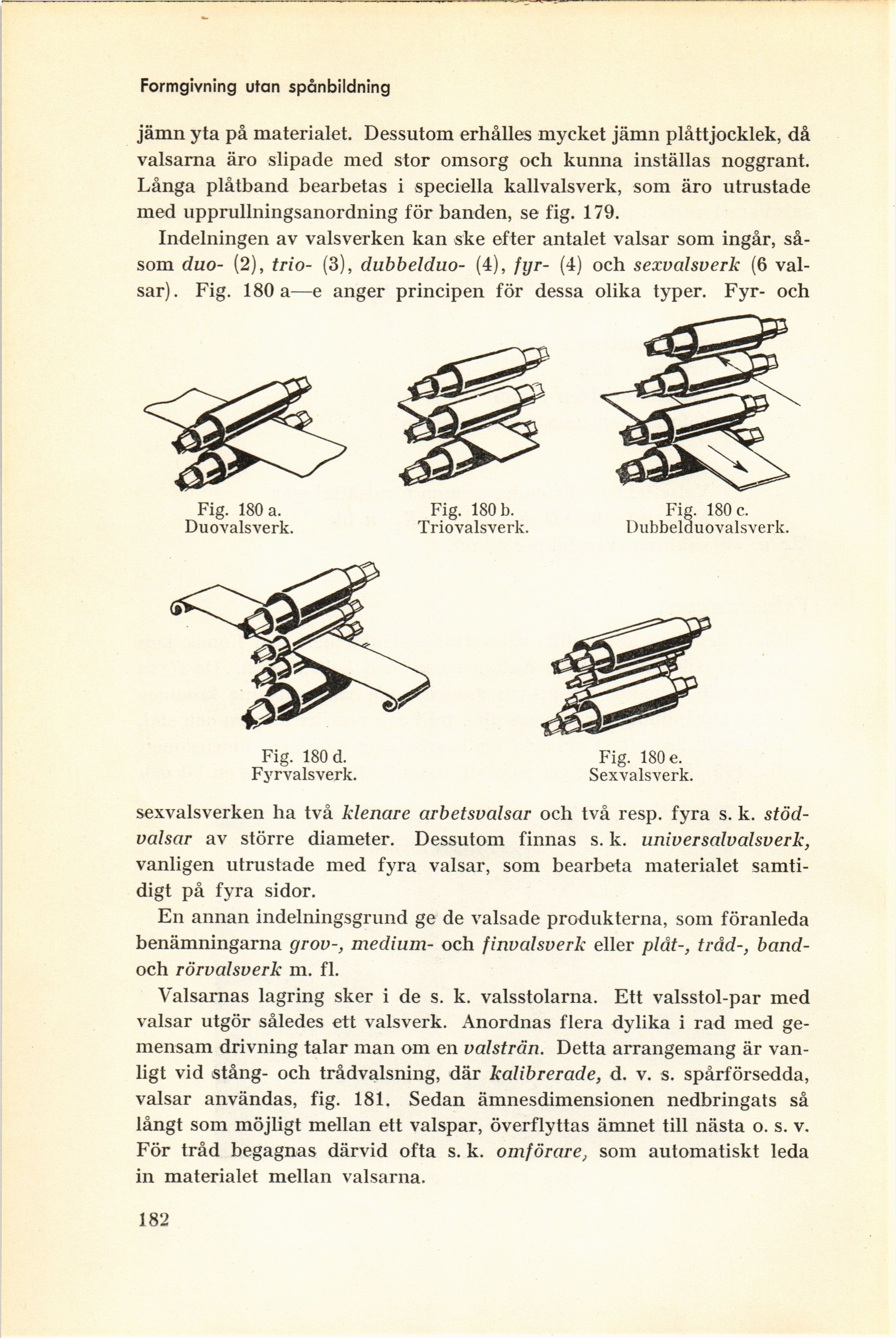

Formgivning utan spånbildning
jämn yta på materialet. Dessutom erhålles mycket jämn plåttjocklek, då
valsarna äro slipade med stor omsorg och kunna inställas noggrant.
Långa plåtband bearbetas i speciella kallvalsverk, som äro utrustade
med upprullningsanordning för banden, se fig. 179.
Indelningen av valsverken kan ske efter antalet valsar som ingår,
såsom duo- (2), trio- (3), dubbelduo- (4), fyr- (4) och sexvalsverk (6
valsar). Fig. 180 a—e anger principen för dessa olika typer. Fyr- och
Fig. 180 a.
Duovalsverk.
Fig. 180 b.
Triovalsverk.
Fig. 180 c.
Dubbelduovalsverk.
Fig. 180 d.
Fyrvalsverk.
Fig. 180 e.
Sexvalsverk.
sexvalsverken ha två klenare arbetsvalsar och två resp, fyra s. k.
stöd-valsar av större diameter. Dessutom finnas s. k. universalvalsverk,
vanligen utrustade med fyra valsar, som bearbeta materialet
samtidigt på fyra sidor.
En annan indelningsgrund ge de valsade produkterna, som föranleda
benämningarna grov-, medium- och finvalsverk eller plåt-, tråd-,
band-och rörvalsverk m. fl.
Valsarnas lagring sker i de s. k. valsstolarna. Ett valsstol-par med
valsar utgör således ett valsverk. Anordnas flera dylika i rad med
gemensam drivning talar man om en valsträn. Detta arrangemang är
vanligt vid stång- och trådvalsning, där kalibrerade, d. v. s. spårförsedda,
valsar användas, fig. 181. Sedan ämnesdimensionen nedbringats så
långt som möjligt mellan ett valspar, överflyttas ämnet till nästa o. s. v.
För tråd begagnas därvid ofta s. k. omförare, som automatiskt leda
in materialet mellan valsarna.
182
