202

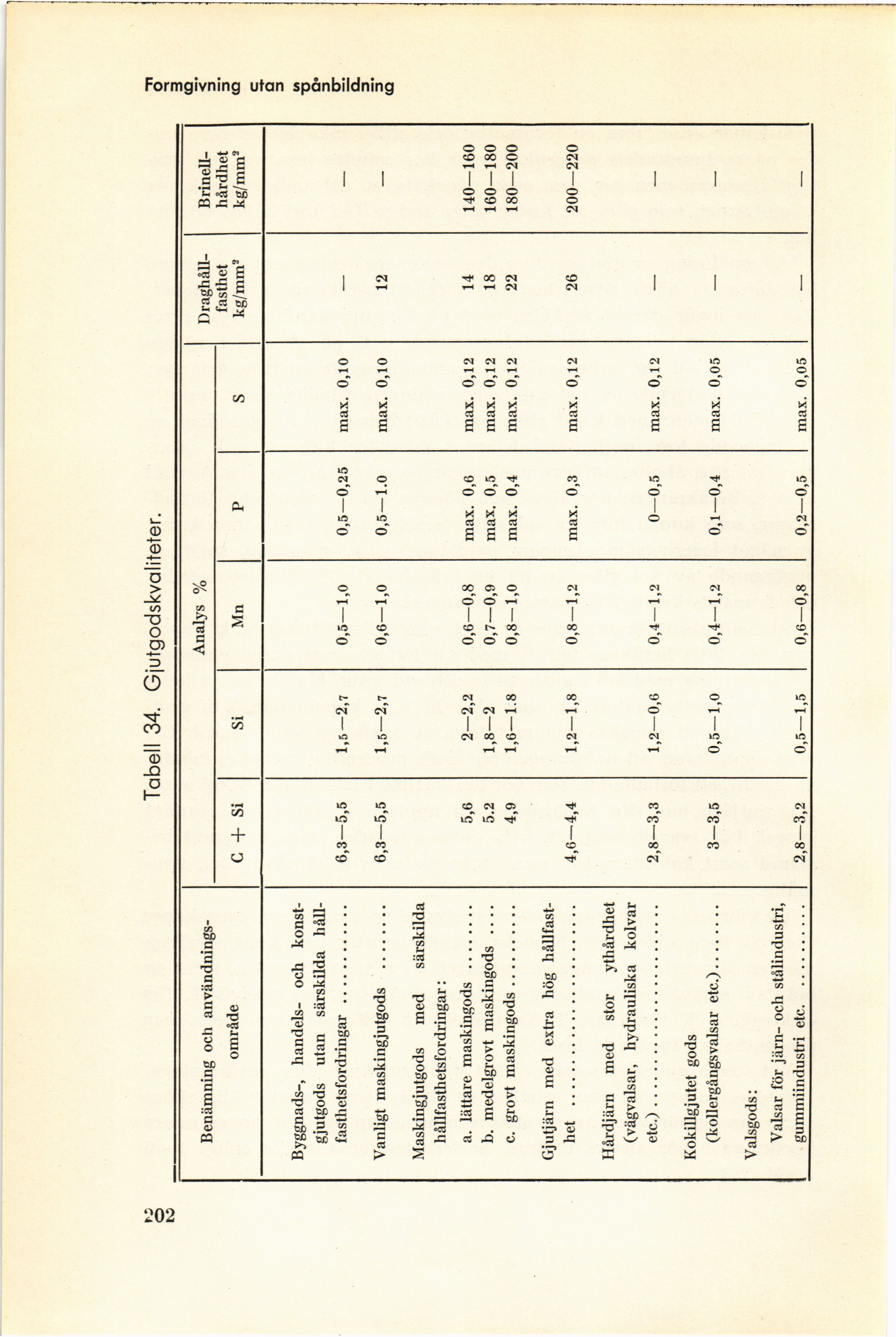

Tabell 34. Gjutgodskvaliteter.
Benämning och
användningsområde Analys % [-Draghållfasthet-] {+Draghåll- fasthet+} kg/mm2 [-Brinell-hårdhet-] {+Brinell- hårdhet+} kg/mm2
C + Si Si Mn P S
Byggnads-, handels- och
konst-gjutgods utan särskilda
håll-fasthetsfordringar 6,3—5,5 1,5-2,7 0,5—1,0 0,5—0,25 max. 0,10 —
Vanligt maskingjutgods 6,3—5,5 1,5—2,7 0,6—1,0 0,5 —1.0 max. 0,10 12 —
Maskingjutgods med särskilda hållfasthetsfordringar: a. lättare maskingods 5,6 2—2,2 0,6—0,8 max. 0,6 max. 0,12 14 140—160
b. medelgrovt maskingods .... 5.2 1,8—2 0,7—0,9 max. 0,5 max. 0,12 18 160—180
c. grovt maskingods 4,9 1,6—1.8 0,8—1,0 max. 0,4 max. 0,12 22 180—200
Gjutjärn med extra hög
hållfasthet 4,6—4,4 1,2—1,8 0,8 —1,2 max. 0,3 max. 0,12 26 200—220
Hård järn med stor ythårdhet (vägvalsar, hydrauliska kolvar etc.) 2,8—3,3 1,2—0,6 0,4—1,2 0—0,5 max. 0,12 — —
Kokillgjutet gods (kollergångsvalsar etc.) 3—3,5 0,5—1,0 0,4—1,2 0,1—0,4 max. 0,05 — —
Valsgods: Valsar för järn- och stålindustri, gummiindustri etc 2,8—3,2 0,5 —1,5 0,6—0,8 0,2—0,5 max. 0,05
