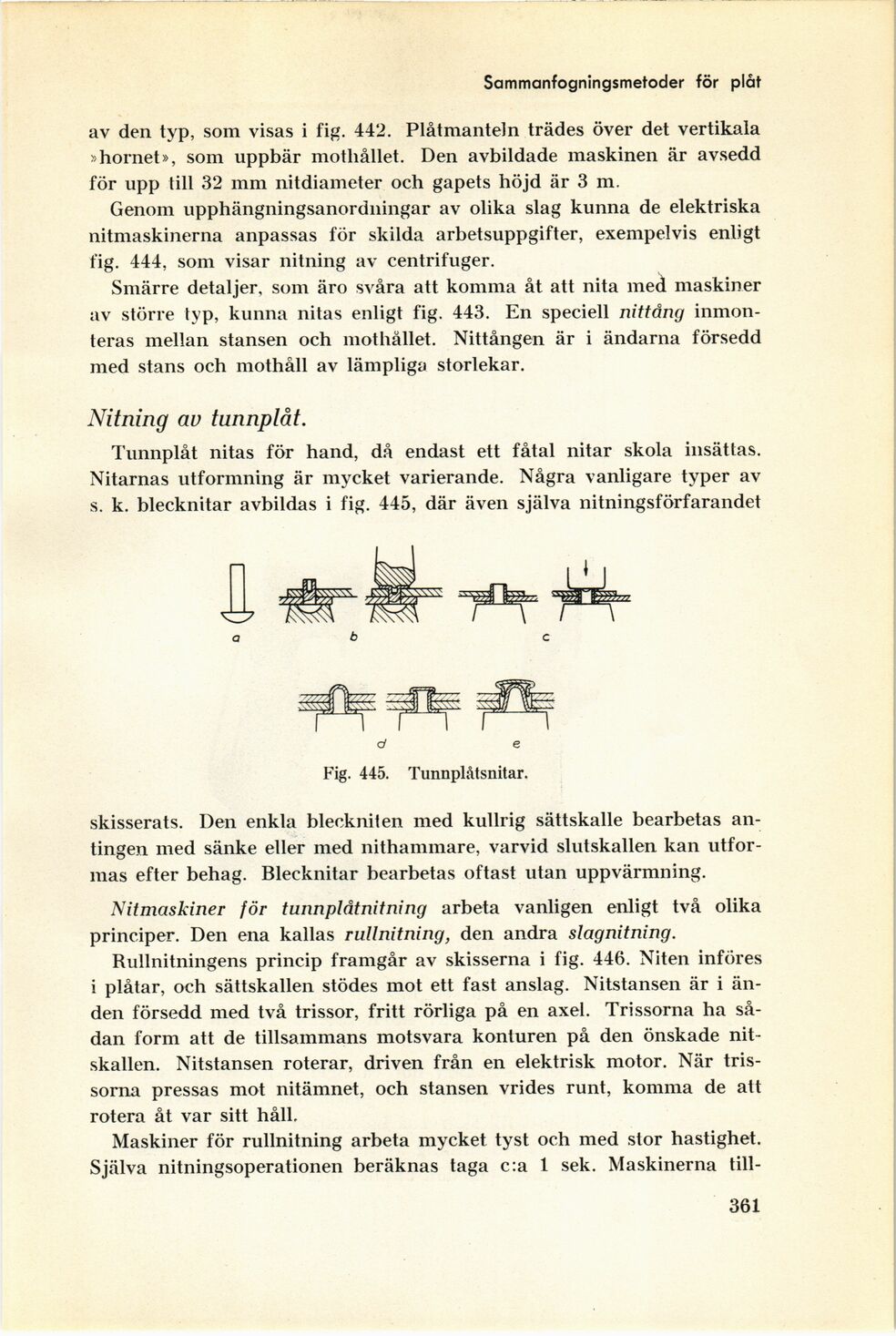

Sammanfogningsmetoder för plåt
av den typ, som visas i fig. 442. Plåtmanteln trädes över det vertikala
»hornet», som uppbär mothållet. Den avbildade maskinen är avsedd
för upp till 32 mm nitdiameter och gapets höjd är 3 m.
Genom upphängningsanordningar av olika slag kunna de elektriska
nitmaskinerna anpassas för skilda arbetsuppgifter, exempelvis enligt
fig. 444, som visar nitning av centrifuger.
Smärre detaljer, som äro svåra att komma åt att nita med maskiner
av större typ, kunna nitas enligt fig. 443. En speciell nittång
inmonteras mellan stansen och mothållet. Nittången är i ändarna försedd
med stans och mothåll av lämpliga storlekar.
Nitning av tunnplåt.
Tunnplåt nitas för hand, då endast ett fåtal nitar skola insättas.
Nitarnas utformning är mycket varierande. Några vanligare typer av
s. k. blecknitar avbildas i fig. 445, där även själva nitningsförfarandet
Fig. 445. Tunnplåtsnitar.
skisserats. Den enkla bleckniten med kullrig sättskalle bearbetas
antingen med sänke eller med nithammare, varvid slutskallen kan
utformas efter behag. Blecknitar bearbetas oftast utan uppvärmning.
Nitmaskiner för tunnplåtnitning arbeta vanligen enligt två olika
principer. Den ena kallas rullnitning, den andra slagnitning.
Rullnitningens princip framgår av skisserna i fig. 446. Niten införes
i plåtar, och sättskallen stödes mot ett fast anslag. Nitstansen är i
änden försedd med två trissor, fritt rörliga på en axel. Trissorna ha
sådan form att de tillsammans motsvara konturen på den önskade
nitskallen. Nitstansen roterar, driven från en elektrisk motor. När
trissorna pressas mot nitämnet, och stansen vrides runt, komma de att
rotera åt var sitt håll.
Maskiner för rullnitning arbeta mycket tyst och med stor hastighet.
Själva nitningsoperationen beräknas taga c:a 1 sek. Maskinerna
till
361
