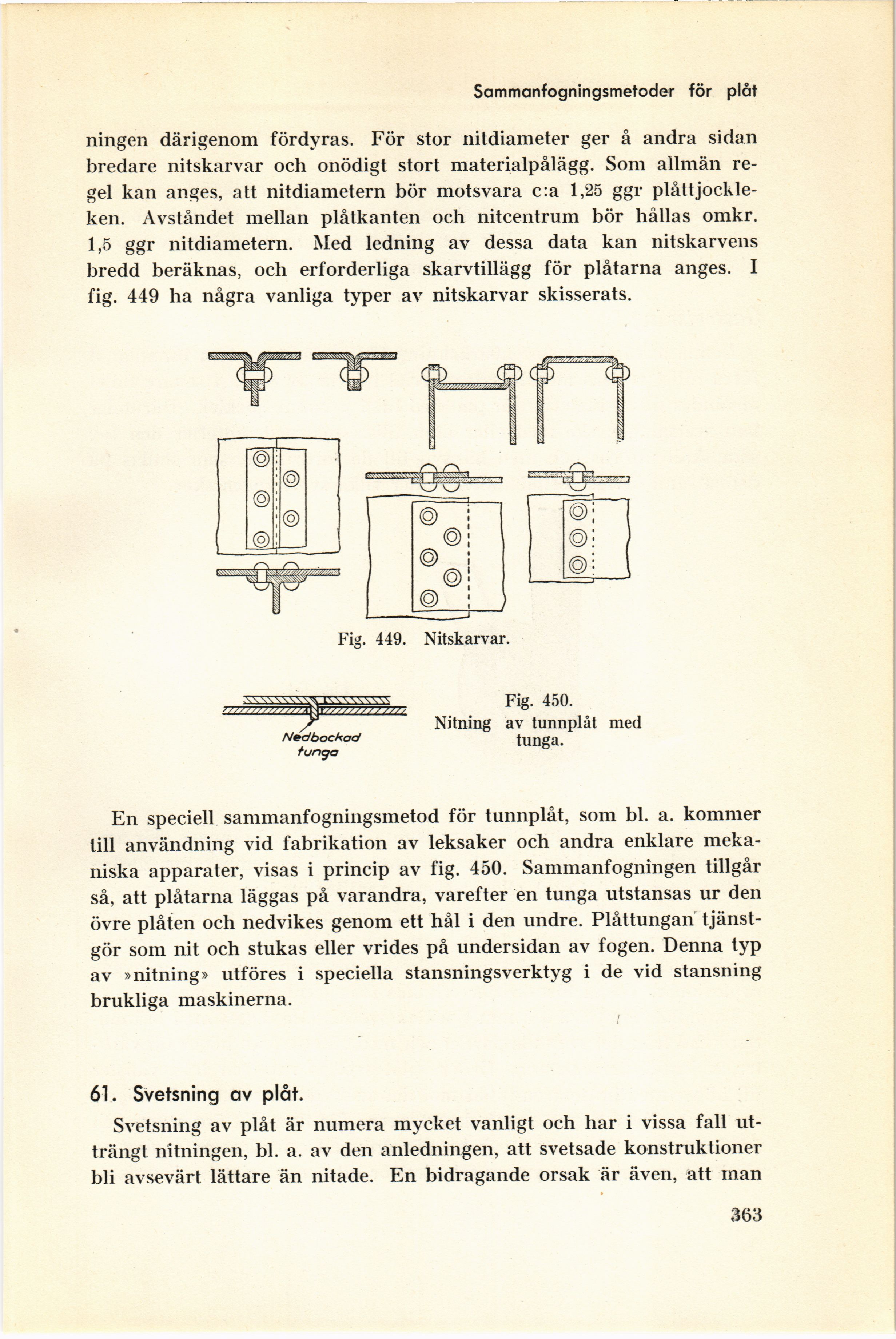

Sammanfogningsmetoder för plåt
ningen därigenom fördyras. För stor nitdiameter ger å andra sidan
bredare nitskarvar och onödigt stort materialpålägg. Som allmän
regel kan anges, alt nitdiametern bör motsvara c:a 1,25 ggr
plåttjockleken. Avståndet mellan plåtkanten och nitcentrum bör hållas omkr.
1,5 ggr nitdiametern. Med ledning av dessa data kan nitskarvens
bredd beräknas, och erforderliga skarvtillägg för plåtarna anges. I
fig. 449 ha några vanliga typer av nitskarvar skisserats.
Fig. 449. Nitskarvar.
Fig. 450.
Nitning av tunnplåt med
tunga.
En speciell sammanfogningsmetod för tunnplåt, som bl. a. kommer
till användning vid fabrikation av leksaker och andra enklare
mekaniska apparater, visas i princip av fig. 450. Sammanfogningen tillgår
så, att plåtarna läggas på varandra, varefter en tunga utstansas ur den
övre plåten och nedvikes genom ett hål i den undre. Plåttungan
tjänstgör som nit och stukas eller vrides på undersidan av fogen. Denna typ
av »nitning» utföres i speciella stansningsverktyg i de vid stansning
brukliga maskinerna.
61. Svetsning av plåt.
Svetsning av plåt är numera mycket vanligt och har i vissa fall
utträngt nitningen, bl. a. av den anledningen, att svetsade konstruktioner
bli avsevärt lättare än nitade. En bidragande orsak är även, att man
363
