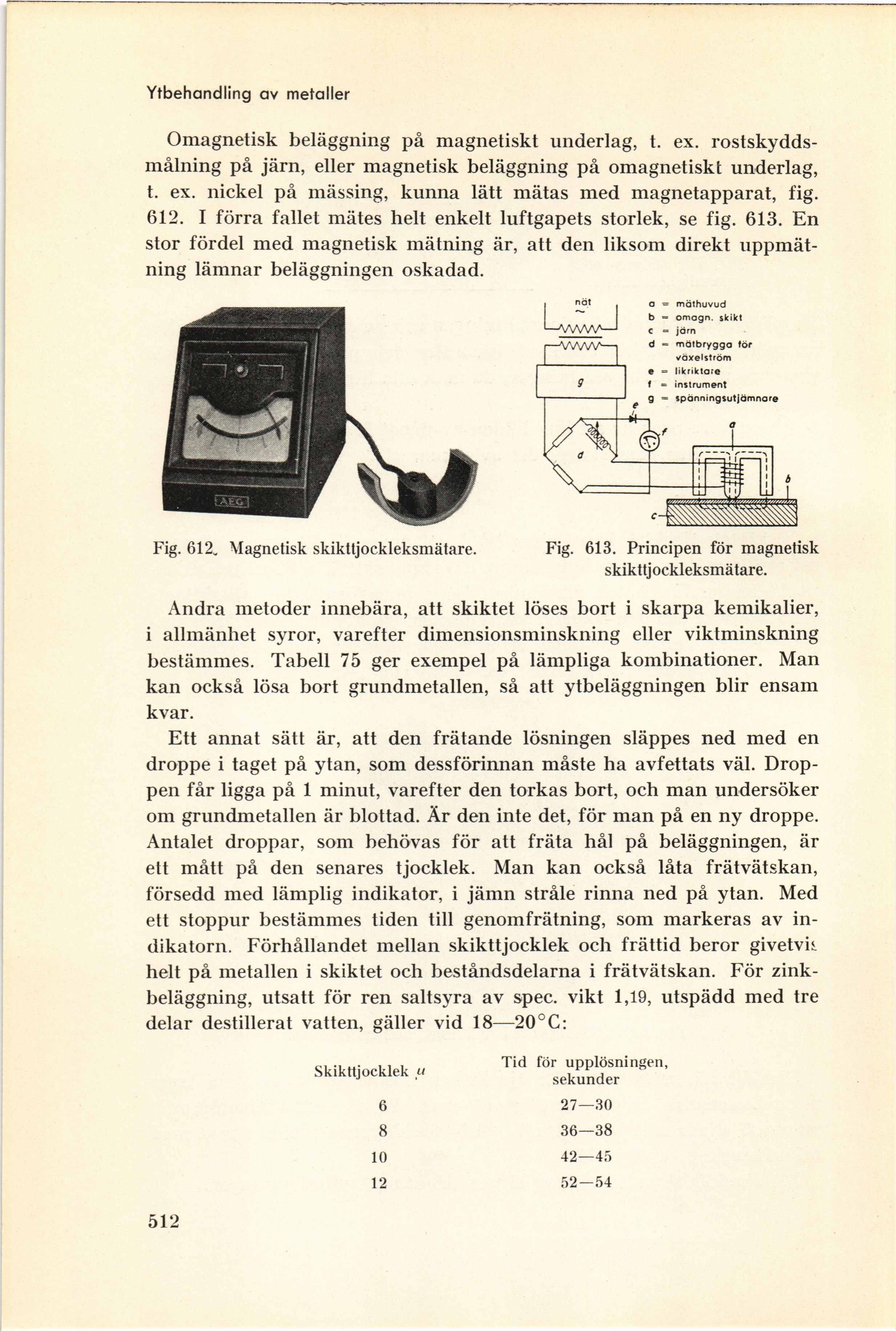

Ytbehandling av metaller
Omagnetisk beläggning på magnetiskt underlag, t. ex.
rostskydds-målning på järn, eller magnetisk beläggning på omagnetiskt underlag,
t. ex. nickel på mässing, kunna lätt mätas med magnetapparat, fig.
612. I förra fallet mätes helt enkelt luftgapets storlek, se fig. 613. En
stor fördel med magnetisk mätning är, att den liksom direkt
uppmätning lämnar beläggningen oskadad.
Fig. 612„ Magnetisk skikttjockleksmätare.
Fig. 613. Principen för magnetisk
skikttjockleksmätare.
Andra metoder innebära, att skiktet löses bort i skarpa kemikalier,
i allmänhet syror, varefter dimensionsminskning eller viktminskning
bestämmes. Tabell 75 ger exempel på lämpliga kombinationer. Man
kan också lösa bort grundmetallen, så att ytbeläggningen blir ensam
kvar.
Ett annat sätt är, att den frätande lösningen släppes ned med en
droppe i taget på ytan, som dessförinnan måste ha avfettats väl.
Droppen får ligga på 1 minut, varefter den torkas bort, och man undersöker
om grundmetallen är blottad. Är den inte det, för man på en ny droppe.
Antalet droppar, som behövas för att fräta hål på beläggningen, är
ett mått på den senares tjocklek. Man kan också låta frätvätskan,
försedd med lämplig indikator, i jämn stråle rinna ned på ytan. Med
ett stoppur bestämmes tiden till genomfrätning, som markeras av
indikatorn. Förhållandet mellan skikttjocklek och frättid beror givetvis
helt på metallen i skiktet och beståndsdelarna i frätvätskan. För
zinkbeläggning, utsatt för ren saltsyra av spec. vikt 1,19, utspädd med tre
delar destillerat vatten, gäller vid 18—20°C:
Skikttjocklek u
Tid för upplösningen,
sekunder
6 27—30
8 36—38
10 42—45
12 52—54
512
