Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 118. Skyddsbehandling av aluminium. Eloxering - 119. Skyddsbehandling av magnesium
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

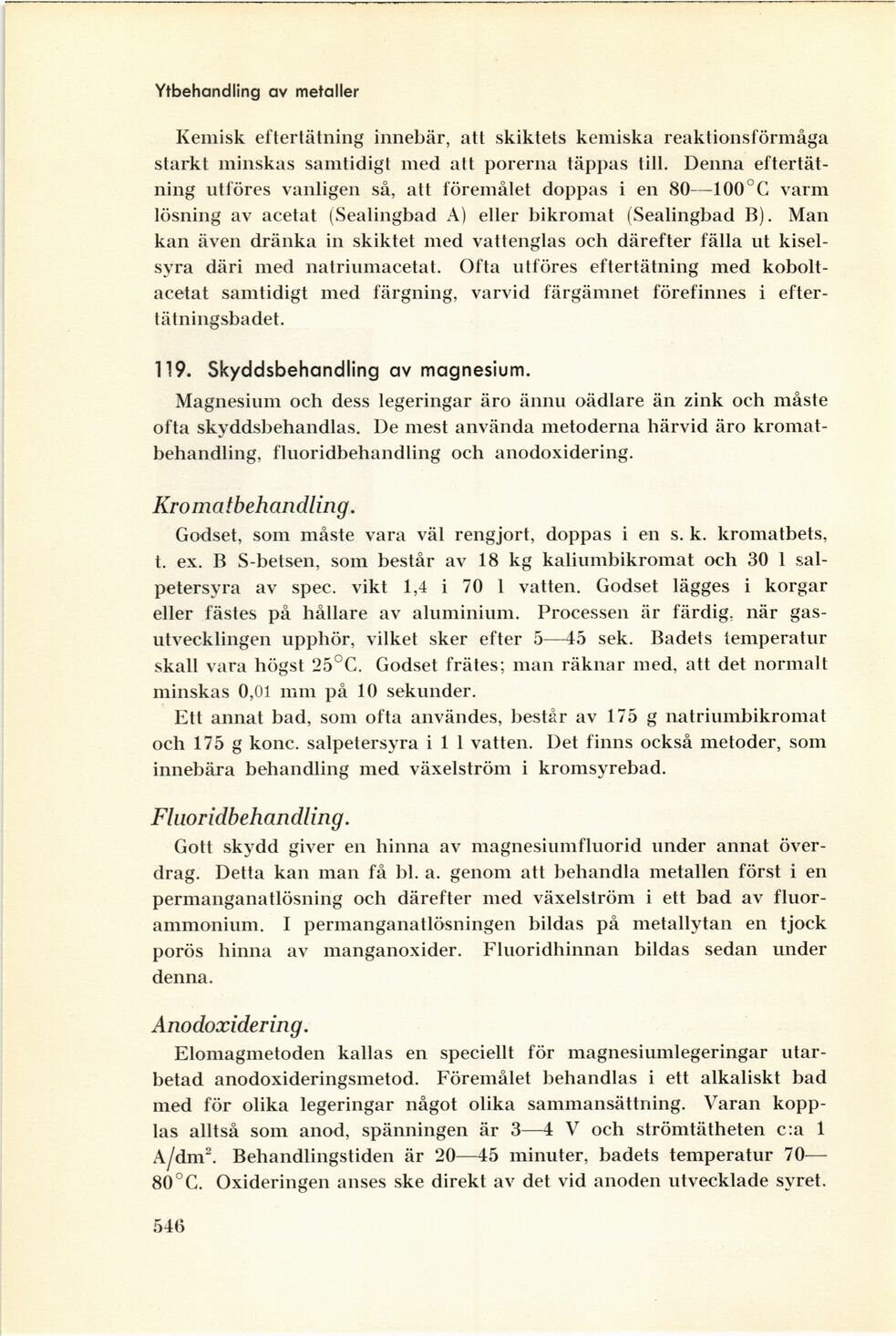

Ytbehandling av metaller
Kemisk eftertätning innebär, atl skiktets kemiska reaktionsförmåga
starkt minskas samtidigt med att porerna täppas till. Denna
eftertätning utföres vanligen så, att föremålet doppas i en 80—100°C varm
lösning av acetat (Sealingbad A) eller bikromat (Sealingbad B). Man
kan även dränka in skiktet med vattenglas och därefter fälla ut
kisel-syra däri med natriumacetat. Ofta ntföres eftertätning med
koboltacetat samtidigt med färgning, varvid färgämnet förefinnes i
efter-tätningsbadet.
119. Skyddsbehandling av magnesium.
Magnesium och dess legeringar äro ännu oädlare än zink och måste
ofta skyddsbehandlas. De mest använda metoderna härvid äro
kromat-behandling, fluoridbehandling och anodoxidering.
Kr o m a tbehan dling.
Godset, som måste vara väl rengjort, doppas i en s. k. kromatbets,
t. ex. B S-betsen, som består av 18 kg kaliumbikromat och 30 1
salpetersyra av spec. vikt 1,4 i 70 1 vatten. Godset lägges i korgar
eller fästes på hållare av aluminium. Processen är färdig, när
gasutvecklingen upphör, vilket sker efter 5—45 sek. Badets temperatur
skall vara högst 25°C. Godset frätes; man räknar med, att det normalt
minskas 0,01 mm på 10 sekunder.
Ett annat bad, som ofta användes, består av 175 g natriumbikromat
och 175 g konc. salpetersyra i 1 1 vatten. Det finns också metoder, som
innebära behandling med växelström i kromsyrebad.
Fluoridbehandling.
Gott skydd giver en hinna av magnesiumfluorid under annat
överdrag. Detta kan man få bl. a. genom att behandla metallen först i en
permanganatlösning och därefter med växelström i ett bad av
fluor-ammonium. I permanganatlösningen bildas på metallytan en tjock
porös hinna av manganoxider. Fluoridhinnan bildas sedan under
denna.
Anodoxidering.
Elomagmetoden kallas en speciellt för magnesiumlegeringar
utarbetad anodoxideringsmetod. Föremålet behandlas i ett alkaliskt bad
med för olika legeringar något olika sammansättning. Varan
kopplas alltså som anod, spänningen är 3—4 V och strömtätheten c:a 1
A/dm2. Behandlingstiden är 20—45 minuter, badets temperatur 70—
80°C. Oxideringen anses ske direkt av det vid anoden utvecklade syret.
546
<< prev. page << föreg. sida << >> nästa sida >> next page >>
