ventilatorer äro nu de enda brukliga. Ventilatorerna användas på olika sätt, dels för
sugning, dels för blåsning. Drag genom inblåsning åstadkommes genom att anbringa
ventilatorn omedelbart framför härden och tillföra kall luft utifrån.

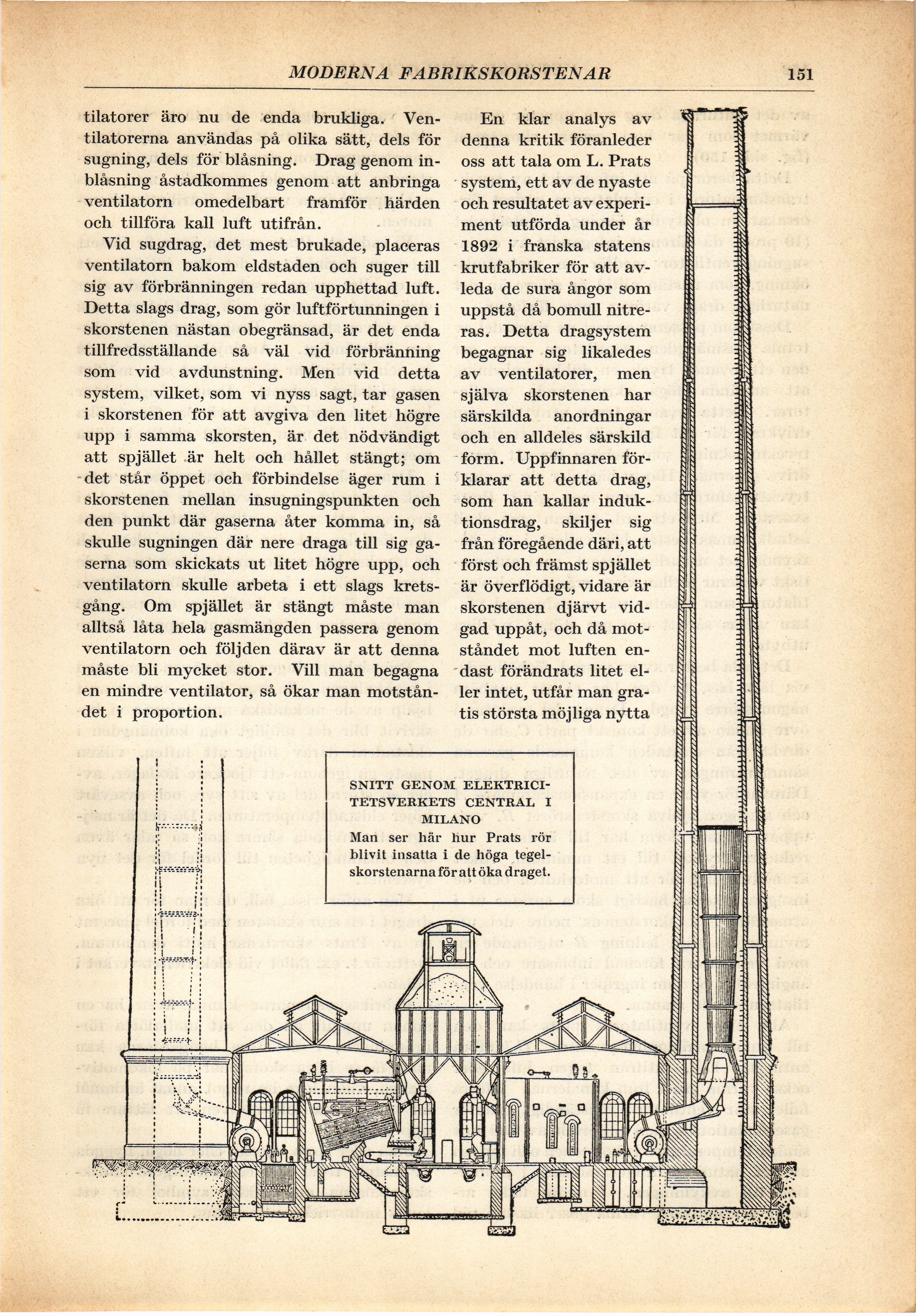

SNITT GENOM ELEKTRICITETSVERKETS CENTRAL I MILANO Man ser här hur Prats rör blivit insatta i de höga tegelskorstenarna för att öka draget.

Vid sugdrag, det mest brukade, placeras ventilatorn bakom eldstaden och suger till
sig av förbränningen redan upphettad luft. Detta slags drag, som gör luftförtunningen i
skorstenen nästan obegränsad, är det enda tillfredsställande så väl vid förbränfiing
som vid avdunstning. Men vid detta system, vilket, som vi nyss sagt, tar gasen
i skorstenen för att avgiva den litet högre upp i samma skorsten, är det nödvändigt
att spjället .är helt och hållet stängt; om - det står öppet och förbindelse äger rum i
skorstenen mellan insugningspunkten och den punkt där gaserna åter komma in, så
skulle sugningen där nere draga till sig gaserna som skickats ut litet högre upp, och
ventilatorn skulle arbeta i ett slags kretsgång. Om spjället är stängt måste man
alltså låta hela gasmängden passera genom ventilatorn och följden därav är att denna
måste bli mycket stor. Vill man begagna en mindre ventilator, så ökar man
motståndet i proportion.

En klar analys av denna kritik föranleder oss att tala om L. Prats
system, ett av de nyaste och resultatet av experiment utförda under år
1892 i franska statens krutfabriker för att avleda de sura ångor som
uppstå då bomull nitreras. Detta dragsystem begagnar sig likaledes
av ventilatorer, men själva skorstenen har särskilda anordningar
och en alldeles särskild form. Uppfinnaren förklarar att detta drag,
som han kallar induktionsdrag, skiljer sig från föregående däri, att
först och främst spjället är överflödigt, vidare är skorstenen djärvt
vidgad uppåt, och då motståndet mot luften endast förändrats litet
eller intet, utfår man gratis största möjliga nytta
