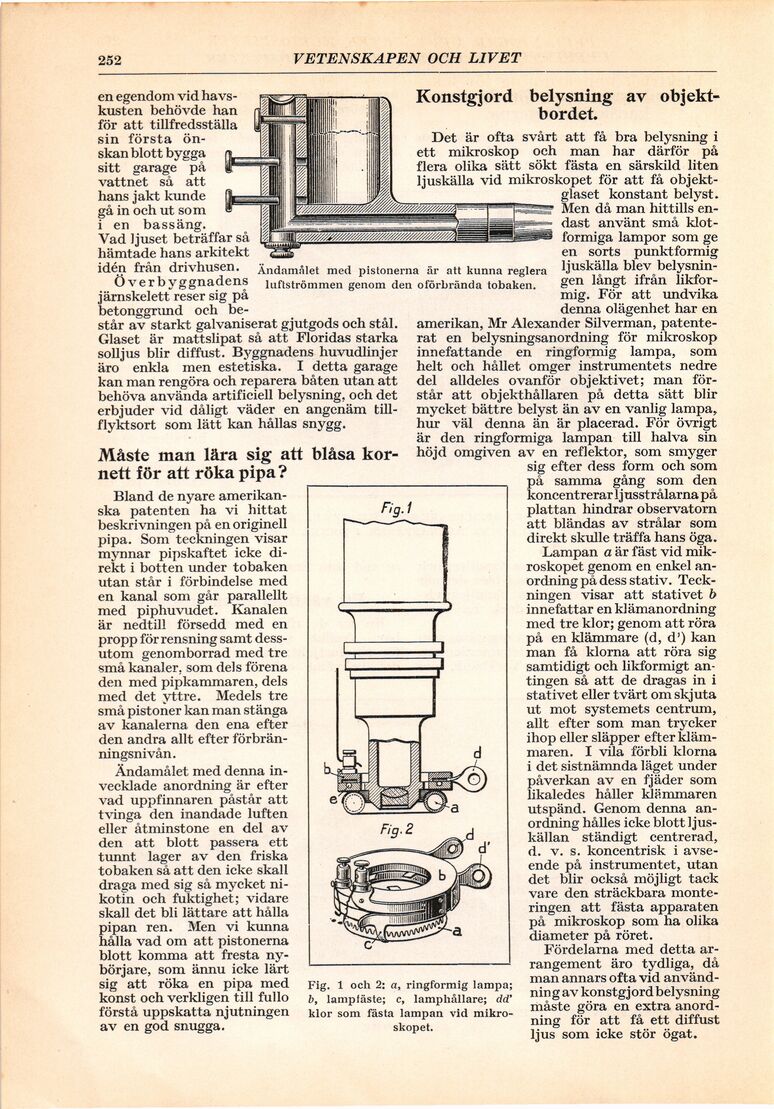

Fig. l och 2: a, ringformig lampa; b, lampfäste; c, lamphållare; dd’ klor som fästa lampan vid mikroskopet.

Konstgjord belysning av objektbordet.

Det är ofta svårt att få bra belysning i ett mikroskop och man har därför på
flera olika sätt sökt fästa en särskild liten ljuskälla vid mikroskopet för att få
objektglaset konstant belyst. Men då man hittills endast använt små
klotformiga lampor som ge en sorts punktformig ljuskälla blev
belysningen långt ifrån likformig. För att undvika denna olägenhet har en
amerikan, Mr Alexander Silverman, patenterat en belysningsanordning för mikroskop
innefattande en ringformig lampa, som helt och hållet omger instrumentets nedre
del alldeles ovanför objektivet; man förstår att objekthållaren på detta sätt blir
mycket bättre belyst än av en vanlig lampa, hur väl denna än är placerad. För övrigt
är den ringformiga lampan till halva sin höjd omgiven av en reflektor, som smyger
sig efter dess form och som på samma gång som den koncentrerar ljusstrålarna på
plattan hindrar observatorn att bländas av strålar som direkt skulle träffa hans öga.

Lampan a är fäst vid mikroskopet genom en enkel anordning på dess stativ.
Teckningen visar att stativet b innefattar en klämanordning
med tre klor; genom att röra på en klämmare (d, d’) kan man få klorna att röra sig
samtidigt och likformigt antingen så att de dragas in i stativet eller tvärt om skjuta
ut mot systemets centrum, allt efter som man trycker ihop eller släpper efter
klämmaren. I vila förbli klorna i det sistnämnda läget under
påverkan av en fjäder som likaledes håller klämmaren utspänd. Genom denna
anordning hålles icke blott ljuskällan ständigt centrerad,
d. v. s. koncentrisk i avseende på instrumentet, utan det blir också möjligt tack
vare den sträckbara monteringen att fästa apparaten på mikroskop som ha olika
diameter på röret.

Fördelarna med detta arrangement äro tydliga, då man annars ofta vid
användning av konstgjord belysning måste göra en extra
anordning för att få ett diffust ljus som icke stör ögat.
