368
VETENSKAPEN OCH LIVET

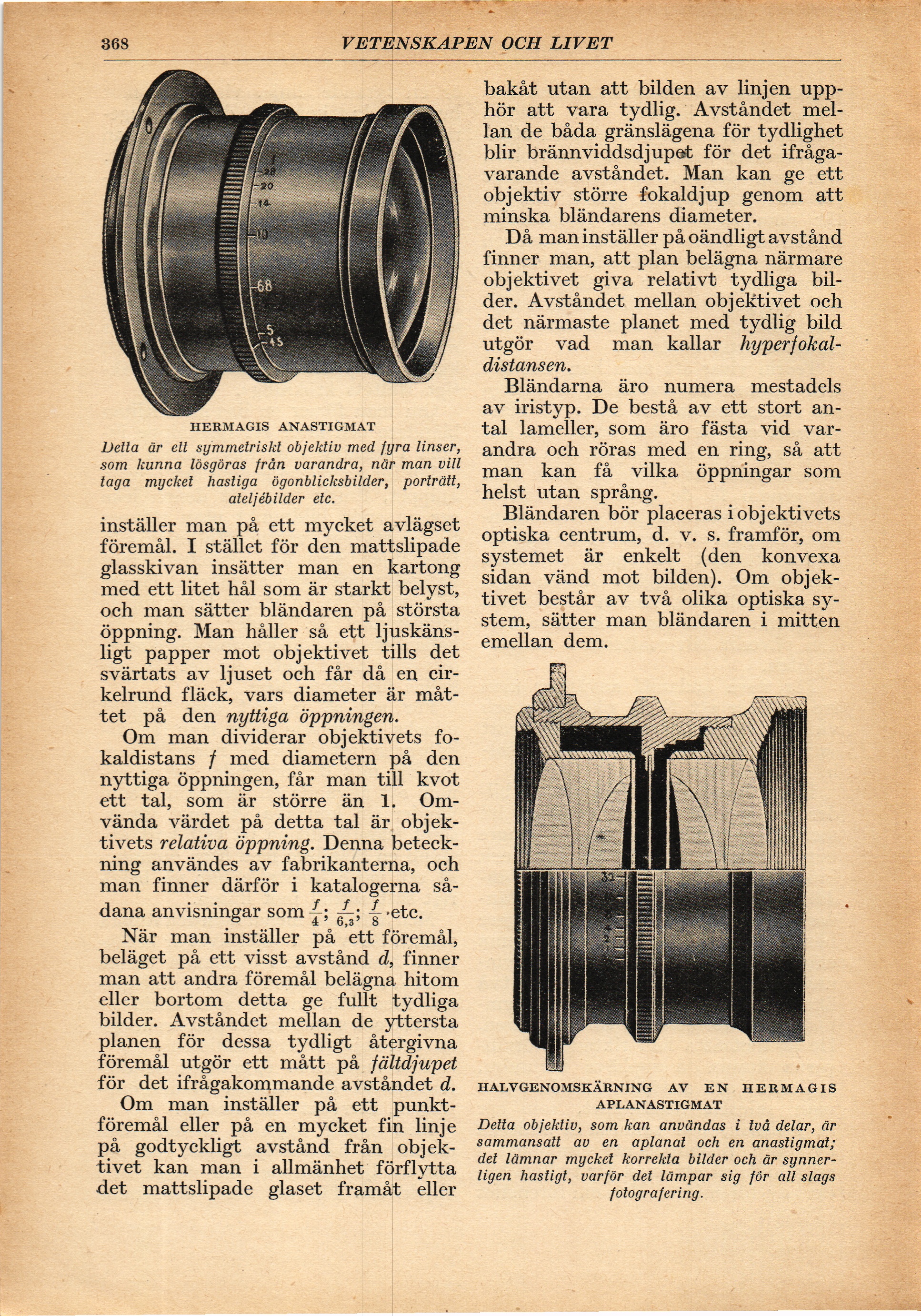

HERMAGIS ANASTIGMAT
Detta är ett symmetriskt objektiv med fyra linser,
som kunna lösgöras från varandra, när man vill
taga mycket hastiga ögonblicksbilder, porträtt,
ateljébilder etc.
inställer man på ett mycket avlägset
föremål. I stället för den mattslipade
glasskivan insätter man en kartong
med ett litet hål som är starkt belyst,
och man sätter bländaren på största
öppning. Man håller så ett ljuskäns-
ligt papper mot objektivet tills det
svärtats av ljuset och får då en
cirkelrund fläck, vars diameter är
måttet på den nyttiga öppningen.
Om man dividerar objektivets
fokaldistans ƒ med diametern på den
nyttiga öppningen, får man till kvot
ett tal, som är större än 1.
Omvända värdet på detta tal är,
objektivets relativa öppning. Denna
beteckning användes av fabrikanterna, och
man finner därför i katalogerna
sådana anvisningar som ƒ/4; ƒ/6,3; ƒ/8 etc.
När man inställer på ett föremål,
beläget på ett visst avstånd d, finner
man att andra föremål belägna hitom
eller bortom detta ge fullt tydliga
bilder. Avståndet mellan de yttersta
planen för dessa tydligt återgivna
föremål utgör ett mått på fältdjupet
för det ifrågakommande avståndet d.
Om man inställer på ett
punktföremål eller på en mycket fin linje
på godtyckligt avstånd från
objektivet kan man i allmänhet förflytta
det mattslipade glaset framåt eller
bakåt utan att bilden av linjen
upphör att vara tydlig. Avståndet
mellan de båda gränslägena för tydlighet
blir brännviddsdjupet för det
ifrågavarande avståndet. Man kan ge ett
objektiv större fokaldjup genom att
minska bländarens diameter.
Då man inställer på oändligt avstånd
finner man, att plan belägna närmare
objektivet giva relativt tydliga
bilder. Avståndet mellan objektivet och
det närmaste planet med tydlig bild
utgör vad man kallar
hyperfokal-distansen.
Bländarna äro numera mestadels
av iristyp. De bestå av ett stort
antal lameller, som äro fästa vid
varandra och röras med en ring, så att
man kan få vilka öppningar som
helst utan språng.
Bländaren bör placeras i objektivets
optiska centrum, d. v. s. framför, om
systemet är enkelt (den konvexa
sidan vänd mot bilden). Om
objektivet består av två olika optiska
system, sätter man bländaren i mitten
emellan dem.
HALVGENOMSKARNING AV ENHERMAGIS
APLANASTIGMAT
Detta objektiv, som kan användas i två delar, är
sammansatt av en aplanat och en anastigmat;
det lämnar mycket korrekta bilder och är
synnerligen hastigt, varför det lämpar sig för all slags
fotografering.
