denna triangel så, att nämnde linie ocb tråd sammanträffa med
hvarandra, så måste basen tillika med den yta, hvaruppå man i denna
riktning ställt triangeln, vara horizontela. Ett dylikt, fast något
mer kompliceradt ocb mera användbart instrument, kunde på
följande sätt konstrueras.

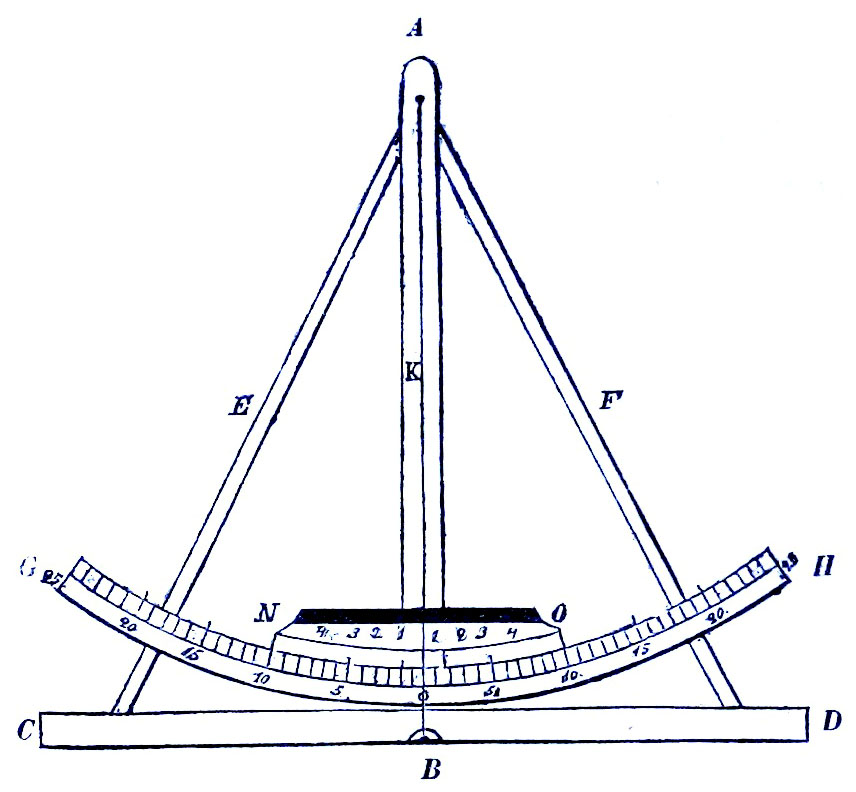

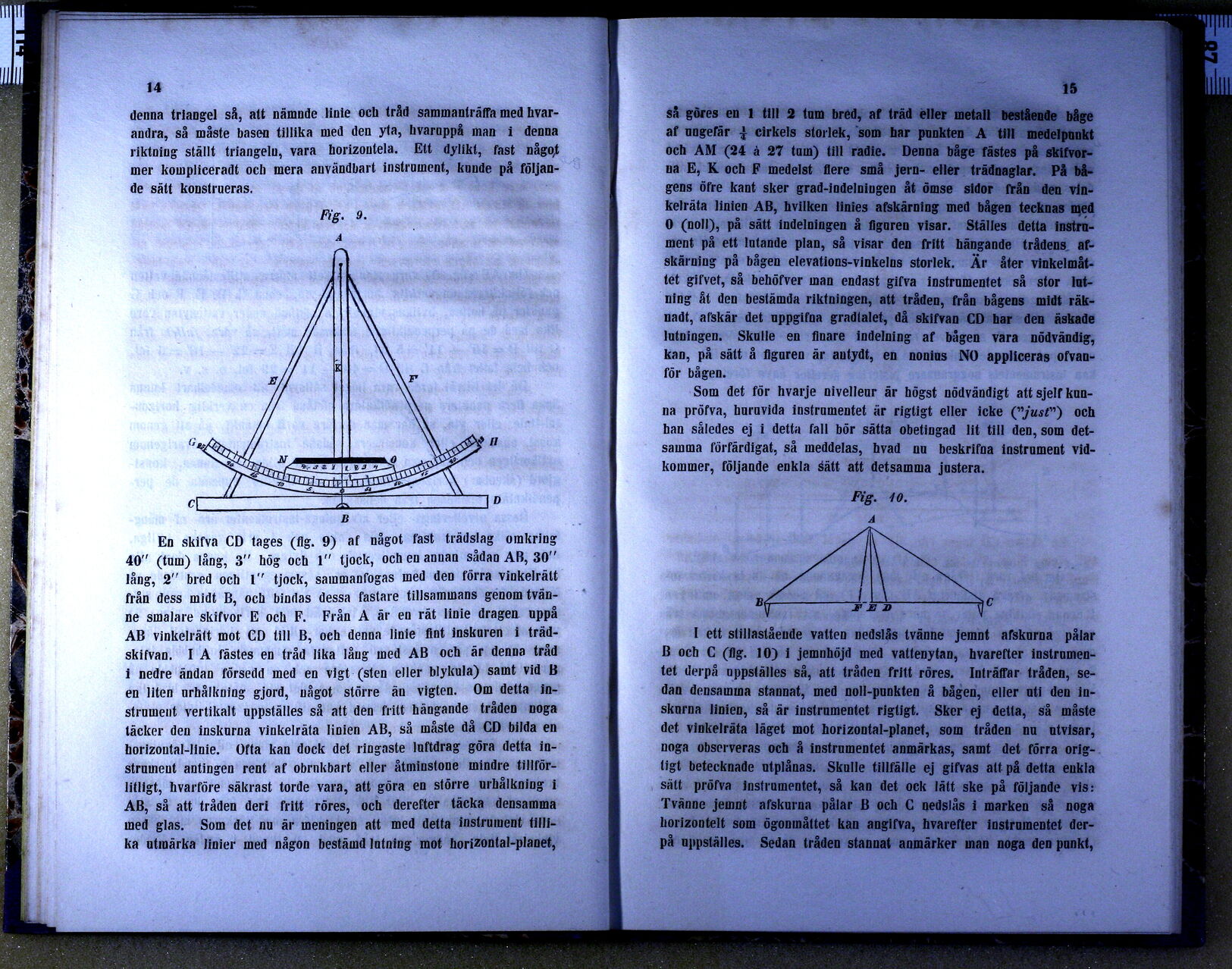

Fig. 9.<a href=
Fig. 9.[1]


En skifva CD tages (fig. 9) af något fast trädslag omkring
40" (tum) lång, 3" hög och 1" tjock, och en annan sådan AB, 30"
lång, 2" bred och 1" tjock, sammanfogas med den förra vinkelrätt
från dess midt B, och bindas dessa fastare tillsammans genom
tvänne smalare skifvor E och F. Från A är en rät linie dragen uppå
AB vinkelrätt mot CD till B, och denna linie fint inskuren i
trädskifvan. I A fästes en tråd lika lång med AB och är denna tråd
i nedre ändan försedd med en vigt (sten eller blykula) samt vid B
en liten urhålkning gjord, något större än vigten. Om detta
instrument vertikalt uppställes så att den fritt hängande tråden noga
täcker den inskurna vinkelräta linien AB, så måste då CD bilda en
horizontal-linie. Ofta kan dock det ringaste luftdrag göra detta
instrument antingen rent af obrukbart eller åtminstone mindre
tillförlitligt, hvarföre säkrast torde vara, att göra en större urhålkning i
AB, så att tråden deri fritt röres, och derefter täcka densamma
med glas. Som det nu är meningen att med detta instrument
tillika utmärka linier med någon bestämd lutning mot horizontal-planet,
så göres en 1 till 2 tum bred, af träd eller metall bestående båge
af ungefär 1/4 cirkels storlek, som har punkten A till medelpunkt
och AM (24 à 27 tum) till radie. Denna båge fästes på
skifvorna E, K och F medelst flere små jern- eller trädnaglar. På
bågens öfre kant sker grad-indelningen åt ömse sidor från den
vinkelräta linien AB, hvilken linies afskärning med bågen tecknas med
0 (noll), på sätt indelningen å figuren visar. Ställes detta
instrument på ett lutande plan, så visar den fritt hängande trådens
afskärning på bågen elevations-vinkelns storlek. Är åter
vinkelmåttet gifvet, så behöfver man endast gifva instrumentet så stor
lutning åt den bestämda riktningen, att tråden, från bågens midt
räknadt, afskär det uppgifna gradtalet, då skifvan CD har den äskade
lutningen. Skulle en finare indelning af bågen vara nödvändig,
kan, på sätt å figuren är antydt, en nonius NO appliceras
ofvanför bågen.

Som det för hvarje nivelleur är högst nödvändigt att sjelf
kunna pröfva, huruvida instrumentet är rigtigt eller icke ("just") och
han således ej i detta fall bör sätta obetingad lit till den, som
detsamma förfärdigat, så meddelas, hvad nu beskrifna instrument
vidkommer, följande enkla sätt att detsamma justera.

Fig. 10.
Fig. 10.


I ett stillastående vatten nedslås tvänne jemnt afskurna pålar
B och C (fig. 10) i jemnhöjd med vattenytan, hvarefter
instrumentet derpå uppställes så, att tråden fritt röres. Inträffar tråden,
sedan densamma stannat, med noll-punkten å bågen, eller uti den
inskurna linien, så är instrumentet rigtigt. Sker ej detta, så måste
det vinkelräta läget mot horizontal-planet, som tråden nu utvisar,
noga observeras och å instrumentet anmärkas, samt det förra
origtigt betecknade utplånas. Skulle tillfälle ej gifvas att på detta enkla
sätt pröfva instrumentet, så kan det ock lätt ske på följande vis:
Tvänne jemnt afskurna pålar B och C nedslås i marken så noga
horizontelt som ögonmåttet kan angifva, hvarefter instrumentet
derpå uppställes. Sedan tråden stannat anmärker man noga den punkt,


[1] Rättelse: Nedanför o bör bokstafven M stå.
