anbragt, utvisar syftliniens höjd öfver den punkt, der stången är
upprest, sedan brickan med tillhjelp af snöret blifvit höjd eller sänkt
intill dess midten inträffat i syftlinien. Medelst en vid D befintlig
och genom en liten kedja eller ett snöre vid brickan fästad kil,
som instickes, kan, sedan observationen blifvit gjord, brickan lättast
fasthållas vid stången intilldess höjden blifvit antecknad. Dessa
afvägningsstänger förekomma eljest till konstruktionen ganska olika.
Så t. ex. är brickan på somliga, med beräkning på begagnande af
tub å instrumentet, genombruten, så att man tydligt kan se omkring
10 tum af indelningen å stången, hvilken sida af stången således
för en sådan konstruktion, under afvägningen är vänd åt
observatorn, hvarigenom denne sjelf genom tuben kan se den höjd
brickans horizontela delnings-linie angifver och densamma anteckna,
då han således ej behöfver lita på stångförarens uppgifter eller
åtminstone undviker tidsutdrägt i händelse denne sednare ej kan
tilltros göra dessa anteckningar. Understundom får man se
afvägningsstänger brukas utan någon bricka, beräknade för en så skarp
tub, att indelningen och siffrorna å stången lätt kunna synas och
afläsas från instrumentets station utan vidare besvär. Andra nyttja
afvägningsstänger af endast 5 till 10 fots längd, hvilka göras
med en fals på ena sidan, hvari en annan stång af lika längd,
äfvenledes indelad nedifrån och uppåt i fot, dec.-tum och linier,
börjande med denna indelning der, hvarest den förra slutar, kan inpassas,
och i denna fals skjutas upp och ned. På samma sätt som tvänne
stänger på detta sätt kunna sammanpassas till en, skulle äfven en
tredje stång kunna till den andra appliceras o. s. v. Till denna
stång behöfvas hvarken trissor eller snöre, utan är på den
dithörande brickans baksida en fals afpassad efter stången, hvari den föres
upp och ned samt utvisar höjderna; och bör på ena sidau i denna
fals jemväl en fjäder vara fästad, hvarigenom brickan bättre
fasthålles vid stången. Skulle stångens första afdelning ej räcka till,
så fästes brickans midt å dess öfversta delningslinie (5- eller
10-fots-märket), och derefter höjes denna afdelning af stången, då dess
nedersta ända i stället på stångens andra afdelning utvisar den
observerade höjden. Skulle åter dessa begge ej räcka till, höjas
desamma, såsom en betraktad, då den andra afdelningens understa
ända på den tredje afdelningen utvisar den observerade höjden, o. s. v.
Det är vanligtvis tillräckligt att indela stången i fot samt hela och halfva
decimal-tum, då man med någon vana efter ögonmått lätt kan bestämma
linierna eller tiondedelarne af tummen, hvarigenom man undviker en
mängd smärre indelningar på stången, som förorsaka otydlighet och
ofta leda till misstag.

Ehuruväl kanalvågen, i anseende till det billiga priset och sin
enkelhet är förträfflig vid mindre afvägningar, då distancerna icke
äro större än omkring 100 alnar eller då en större noggranhet ej
är i fråga, så är den dock ej användbar vid mera utsträckta
afvägningar, der ofta en ytterlig noggranhet är af nöden. Skulle en
sådan afvägnings-operation vara i fråga, måste man använda
instrumenter tillhörande den tredje af ofvannämnde klasser, då
användandet af vattenpasset är afsedt för den skenbara
horizontal-liniens utvisning, och detsamma är förenadt med en tub för att
kunna se äfven aflägsna föremål, på sätt följande teckning (fig. 15)
och beskrifning visa.

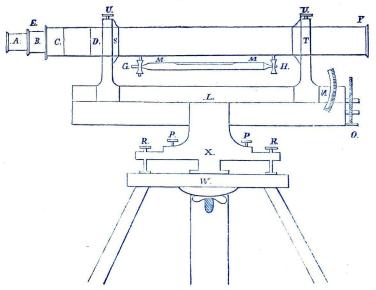

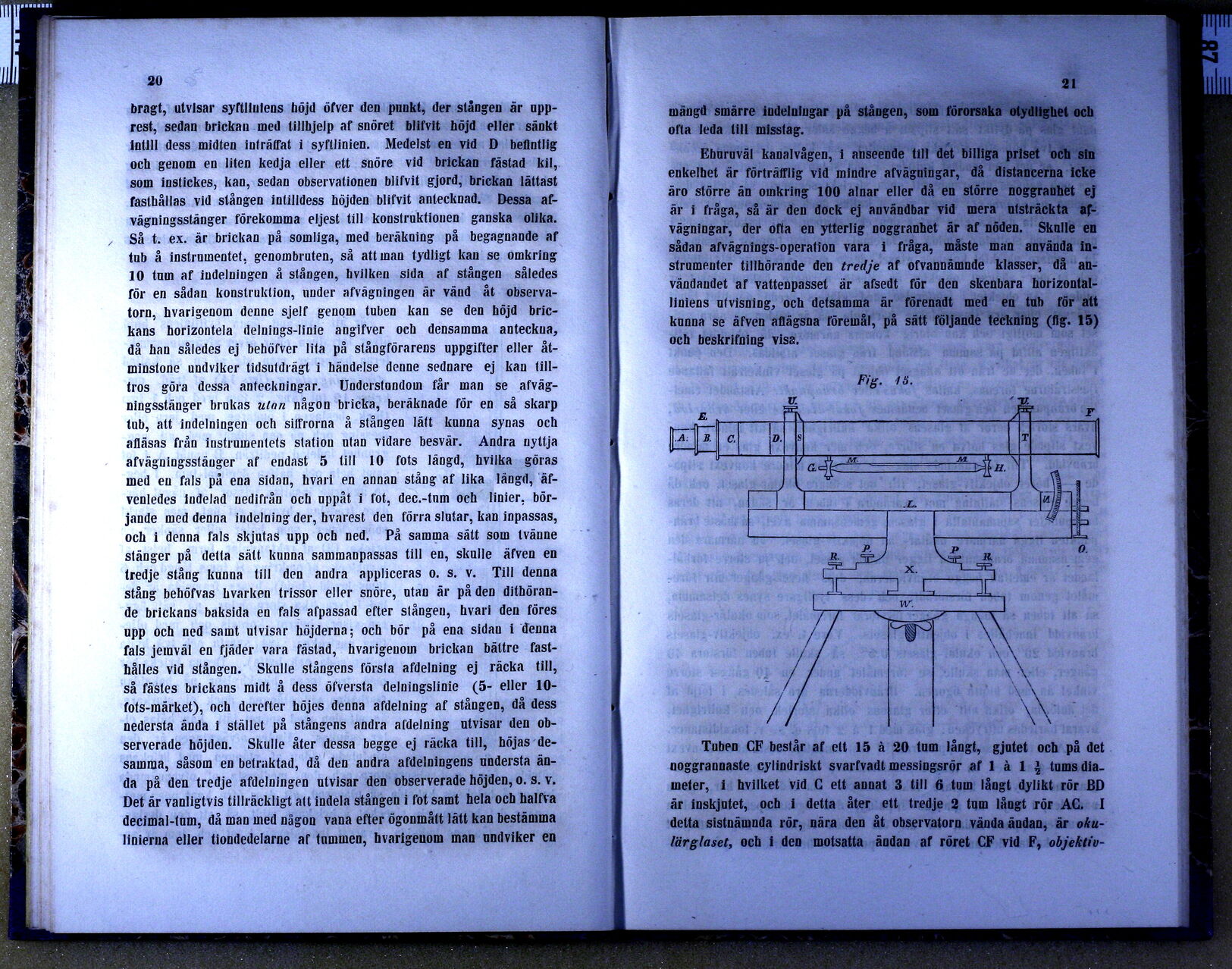

Fig. 15.<a href=
Fig. 15.[1]


Tuben CF består af ett 15 à 20 tum långt, gjutet och på det
noggrannaste cylindriskt svarfvadt messingsrör af 1 à 1 1/2 tums
diameter, i hvilket vid C ett annat 3 till 6 tum långt dylikt rör BD
är inskjutet, och i detta åter ett tredje 2 tum långt rör AC. I
detta sistnämnda rör, nära den åt observatorn vända ändan, är
okulärglaset, och i den motsatta ändan af röret CF vid F,


[1] Rättelse: Bokstafven T bör stå ett par linier längre åt venster.
