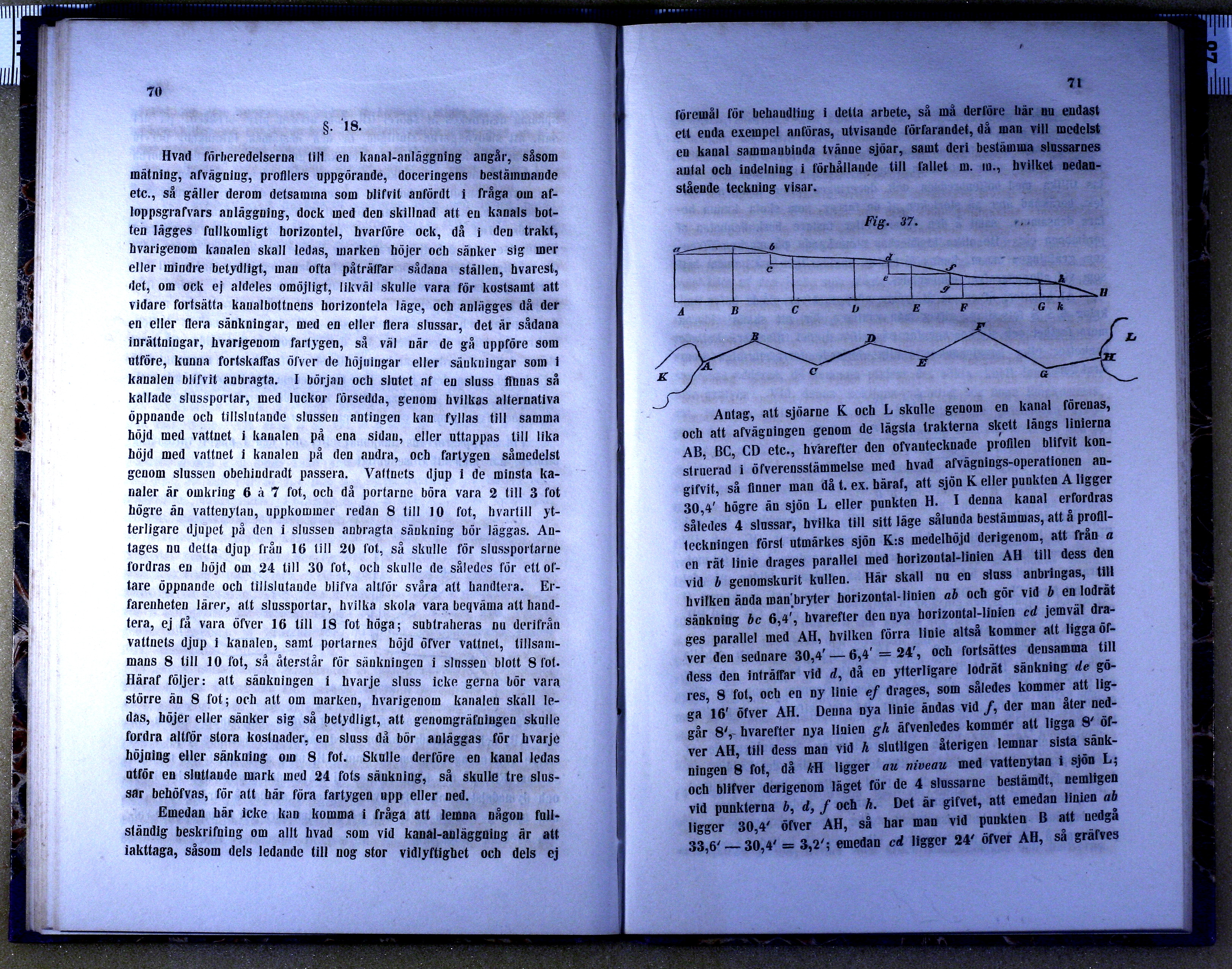

Full resolution (JPEG) - On this page / på denna sida - §. 18. Förberedelser och nivellement för kanal-anläggning

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

§. 18.



Hvad förberedelserna till en kanal-anläggning angår, såsom
mätning, afvägning, profilers uppgörande, doceringens bestämmande
etc., så gäller derom detsamma som blifvit anfördt i fråga om
afloppsgrafvars anläggning, dock med den skillnad att en kanals
botten lägges fullkomligt horizontel, hvarföre ock, då i den trakt,
hvarigenom kanalen skall ledas, marken höjer och sänker sig mer
eller mindre betydligt, man ofta påträffar sådana ställen, hvarest,
det, om ock ej aldeles omöjligt, likväl skulle vara för kostsamt att
vidare fortsätta kanalbottnens borizontela läge, och anlägges då der
en eller flera sänkningar, med en eller flera slussar, det är sådana
inrättningar, hvarigenom fartygen, så väl när de gå uppföre som
utföre, kunna fortskaffas öfver de höjningar eller sänkningar som i
kanalen blifvit anbragta. I början och slutet af en sluss finnas så
kallade slussportar, med luckor försedda, genom hvilkas alternativa
öppnande och tillslutande slussen antingen kan fyllas till samma
höjd med vattnet i kanalen på ena sidan, eller uttappas till lika
höjd med vattnet i kanalen på den andra, och fartygen såmedelst
genom slussen obehindradt passera. Vattnets djup i de minsta
kanaler är omkring 6 à 7 fot, och då portarne böra vara 2 till 3 fot
högre än vattenytan, uppkommer redan 8 till 10 fot, hvartill
ytterligare djupet på den i slussen anbragta sänkning bör läggas.
Antages nu detta djup från 16 till 20 fot, så skulle för slussportarne
fordras en höjd om 24 till 30 fot, och skulle de således för ett
oftare öppnande och tillslutande blifva altför svåra att handtera.
Erfarenheten lärer, att slussportar, hvilka skola vara beqväma att
handtera, ej få vara öfver 16 till 18 fot höga; subtraheras nu derifrån
vattnets djup i kanalen, samt portarnes höjd öfver vattnet,
tillsammans 8 till 10 fot, så återstår för sänkningen i slussen blott 8 fot.
Häraf följer: att sänkningen i hvarje sluss icke gerna bör vara
större än 8 fot; och att om marken, hvarigenom kanalen skall
ledas, höjer eller sänker sig så betydligt, att genomgräfningen skulle
fordra altför stora kostnader, en sluss då bör anläggas för hvarje
höjning eller sänkning om 8 fot. Skulle derföre en kanal ledas
utför en sluttande mark med 24 fots sänkning, så skulle tre
slussar behöfvas, för att här föra fartygen upp eller ned.

Emedan här icke kan komma i fråga att lemna någon
fullständig beskrifning om allt hvad som vid kanal-anläggning är att
iakttaga, såsom dels ledande till nog stor vidlyftighet och dels ej
föremål för behandling i detta arbete, så må derföre här nu endast
ett enda exempel anföras, utvisande förfarandet, då man vill medelst
en kanal sammanbinda tvänne sjöar, samt deri bestämma slussarnes
antal och indelning i förhållande till fallet m. m., hvilket
nedanstående teckning visar.

Fig. 37.<a href=
Fig. 37.[1]


Antag, att sjöarne K och L skulle genom en kanal förenas,
och att afvägningen genom de lägsta trakterna skett längs linierna
AB, BC, CD etc., hvarefter den ofvantecknade profilen blifvit
konstruerad i öfverensstämmelse med hvad afvägnings-operationen
angifvit, så finner man då t. ex. häraf, att sjön K eller punkten A ligger
30,4’ högre än sjön L eller punkten H. I denna kanal erfordras
således 4 slussar, hvilka till sitt läge sålunda bestämmas, att å
profilteckningen först utmärkes sjön K:s medelhöjd derigenom, att från a
en rät linie drages parallel med horizontal-linien AH till dess den
vid b genomskurit kullen. Här skall nu en sluss anbringas, till
hvilken ända man bryter horizontal-linien ab och gör vid b en lodrät
sänkning bc 6,4’, hvarefter den nya horizontal-linien cd jemväl
drages parallel med AH, hvilken förra linie altså kommer att ligga
öfver den sednare 30,4’ — 6,4’ = 24’, och fortsattes densamma till
dess den inträffar vid d, då en ytterligare lodrät sänkning de
göres, 8 fot, och en ny linie ef drages, som således kommer att
ligga 16’ öfver AH. Denna nya linie ändas vid f, der man åter
nedgår 8’, hvarefter nya linien gk äfvenledes kommer att ligga 8
öfver AH, till dess man vid h slutligen återigen lemnar sista
sänkningen 8 fot, då hH ligger au niveau med vattenytan i sjön L;
och blifver derigenom läget för de 4 slussarne bestämdt, nemligen
vid punkterna b, d, f och h. Det är gifvet, att emedan linien ab
ligger 30,4’ öfver AH, så har man vid punkten B att nedgå
33,6’ — 30,4’ = 3,2’; emedan cd ligger 24’ öfver AH, så gräfves


[1] Rättelse: Perpendiklarne böra innehålla den storlek, som i texten uttryckes.
