= 4,800,000 / 0,8</sub> = 6 000 000 qv.-fot = 107 tunnl. 4,6 kappl., hvilken
areal kunde 8-faldigas, i händelse jordmonen vore sådan, att vattning
endast hvar 8:de dag komme i fråga.

§. 21.



Understundom inträffar det, att en graf, för att kunna leda
vattnet till något bestämdt ställe, måste föras öfver en fördjupning.
Detta kan ske antingen genom rör och trädrännor eller medelst
jordvallar. De förre torde endast till användning ifrågakomma, då
försänkningen, öfver hvilken vattnet skall ledas, är kort och djup, och äro
dessutom vanligen alltför kostsamma. De sednare ifrågakomma väl
oftare, ehuru man i möjligaste måtto äfven bör söka undvika dem,
emedan vattenråttor[1] der gerna söka en tillflygtsort[2], hvilka småningom
kunna genombryta vallen och derigenom förorsaka betydande skada.
Man måste derföre, der sådana mellan vallar inneslutna grafvar äro
oundvikliga, anlägga vallarne särdeles starka och med mycken
omsorg. Sådana förvallade grafvar skulle vid A och B enligt
följande

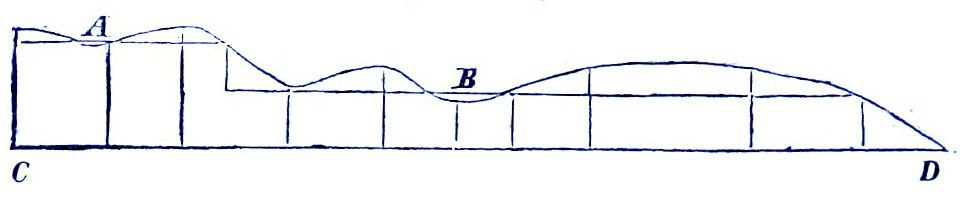

Fig. 40.
Fig. 40.

ifrågakomma, då profilen föreställde t. ex. marken, hvarigenom en
kanal skulle ledas mellan sjöarne C och D. Den närmare
beskrifningen öfver sättet att anlägga sådana grafvar torde kunna anses
vara utom ämnet för denna afhandling; men i afseende å
vallarnes konstruktion hänvisas till hvad i nästföljande § derom
förekommer.

§. 22.



Inträffar det någon gång att vattenståndet i en flod är så högt,
att flodbädden ensam ej förmår upptaga hela vattenmassan, utan
denna derföre delvis öfverskrider stränderna och öfversvämmar
närliggande land, så blir derigenom anläggning af dammar, diken eller
jordvallar nödvändig. Dessa sednares höjd och styrka rätta sig
efter vattenmassans storlek och tryckning, så väl som efter den
jordart, hvaraf de bildas. På det dessa vallar bättre må emotstå
vattnets tryckning och icke af detsamma utrifvas eller helt och hållet
förstöras, gifver man dem efterföljande form.

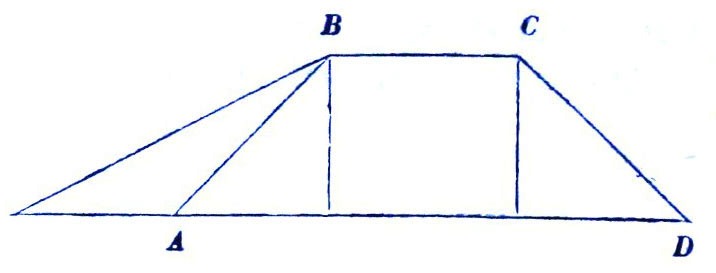

Fig. 41.
Fig. 41.


Här är nu AD vallens fot, BC dess krona, samt AB och CD
dess sidor. Kronbredden rättas vanligen efter djupet af den
påtryckande vattenmassan, med någon tillökning för vattnets rifning
mot vallen. Den större eller mindre lutning vallen skall hafva,
beror åter så väl af jordens beskaffenhet som styrkan af
vattenmassans tryckning. Ju större nemligen denna är och ju lösare jorden
är, desto större bör lutningen, åtminstone åt sjösidan, vara. Oftast
torde vallens beläggning med torf (der den ej helt och hållit blifvit
af sådan uppförd) vara af nöden.

För att behörigen kunna anlägga en vall, så måste derförut
densammas så väl riktning och höjd, som ock lutningen samt botten-
och kronbredden, med pålar vara på marken utmärkta till hela
längden, på det både noggrant kostnadsförslag, der sådant erfordras,
må kunna uppgöras, samt arbetet lättare förrättas och
kontrolleras. För att med säkerhet kunna bestämma alla dimensionerna
är en föregående nivellering derföre nödvändig. Såsom exempel
må följande figur tjena.

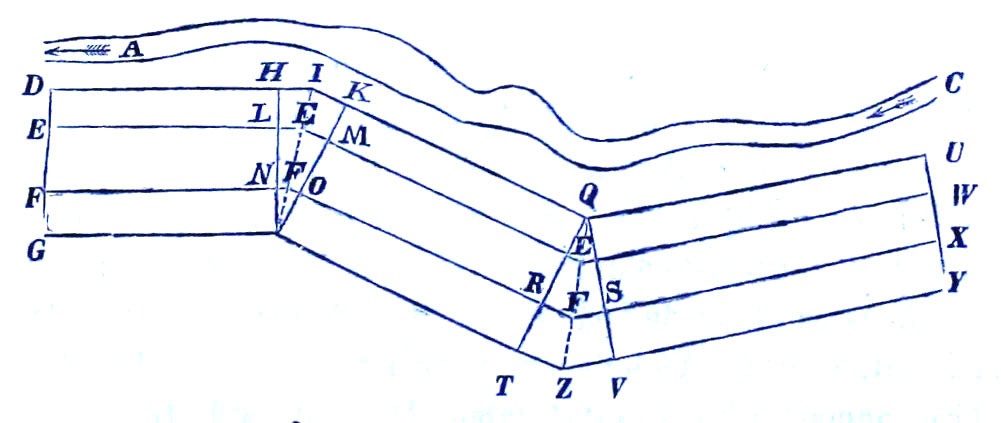

Fig. 42.
Fig. 42.


Här vore nu i fråga att anlägga en vall mot floden AC, för
att skydda angränsande land mot öfversvämning, och har riktningen



[1] Lemmus amphibius ("vattensork").
[2] Samma förhållande med mullvaden.
