blifvit bestämd på sätt linien DIQU utvisar, samt tillika
kronbredden antagen till 10’ och doceringen hel, hvarjemte man efter
förrättad afvägning funnit att vallens krona vid D skulle ligga
50", vid I 60" samt vid Q och U 15" öfver marken vid dessa
punkter.

På grund af de sålunda bestämda dimensionerna tecknas
profilen af vallen medelst genomskärningar af följande utseende:

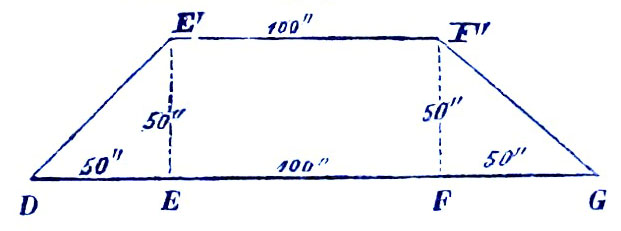

Nivelleringspunkten D.<b<bFig. 43.
Nivelleringspunkten D.



Fig. 43.

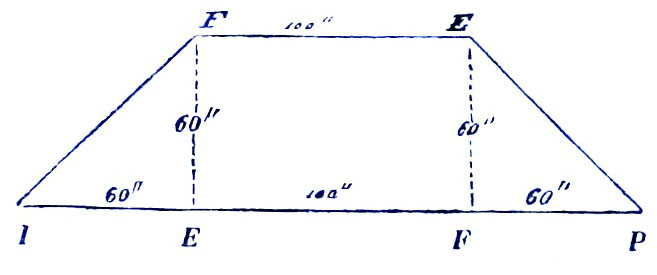

Punkten I.
Punkten I.

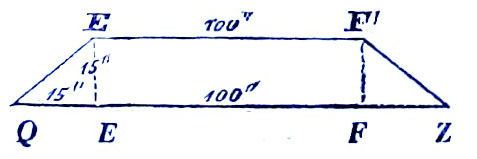

Punkterna Q och U.
Punkterna Q och U.


Profilen vid D tecknas sålunda, att man först drager linien
DG, på hvilken ifrån D stycket DE = 50" enligt profilscalan
afsättes, vidare afsättes efter samma scala EF = kronbredden = 100"
(10’) och slutligen FG = DE = 50". EE’ och FF’, som hvardera
äro lika med 50", eller den höjd vallen är befunnen enligt
afvägningen böra vid denna punkt hafva, dragas vinkelräta mot DG,
hvarefter punkterna D, E’, F’ och G med räta linier sammanbindas,
då man erhåller vallens hela genomskärning vid punkten D. För
hastigare öfversigt bör man påskrifva de sålunda efter scalan
uttagna måtten. På enahanda sätt förfar man med profilteckningarne
af vallen vid I, Q och U; allt såsom figurerne närmare utvisa.
Sedan samtliga profil-teckningarne sålunda blifvit fullkomnade,
företages vallens utmärkande på fältet, dervid det tillgår aldeles på
samma sätt, som vid teckningen, eller man afsätter först från D, i
den förut anmärkta vinkelräta linien DG, stycket DE 50" långt,
derefter kronbredden EF, och åter stycket FG = DE = 50", samt i
E och F pålarne EE’ och FF’, hvardera 50" höga. Vallens öfriga
profiler utmärkas på samma sätt, ehuru med den skillnad, att
(fig. 42) vid I först uttages 2:ne lika stora distancer (5 till 10
alnar) på linierna DI och IQ, mot hvilka linier sedermera från
punkterna H och K vinkelräta linierna HN och KO dragas, och å
hvardera af dessa sednare afsättas och anmärkas de dimensioner,
som profilteckningen för punkten I (fig. 43) utvisar, likasom man
på samma sätt vid QQT och QV afsätter dimensionerna i den
tredje af ofvan tecknade profiler (fig. 43). När sedermera linierna
EL och ME (fig. 42) förlängas, äfvensom FN och OR, så råkas de
förra i E och de sednare i F på linien IEF, som då kommer att
utvisa vallens krökning vid I, likasom QEFZ utvisar den vid
punkten Q.

Vid konstruerandet af ofvanstående profiler, äfvensom vid
desammas utmärkande på fältet, har blifvit förutsatt att vallfoten skulle
hafva ett horizontelt läge; men om terrainen skulle luta i
genomskärningens direktion, måste man dervid något annorlunda förfara.
Skulle t. ex. vallen anläggas på en mark, som lutade såsom linien
AB (fig. 44), i stället för den horizontela linien AC, så må icke de
horizontela afstånden uppmätas på den förra eller på sjelfva
marken, utan längs sednare linien.

Fig. 44.<a href=
Fig. 44.[1]


Är nu kronans DE höjd beräknad öfver punkten A, så
afsätter man denna höjd uti horizontel riktning från A till F och
derefter kronans bredd i samma riktning från F till G, samt uppreser
pålarne DH och EK så, att deras öfre ändar D och E komma att
noga utmärka kronans gifna höjd. För att slutligen erhålla
lutningen EB, mäter man ytterligare i den förutnämnda horizontela
riktningen så, att GC blir lika stor med AF, DF eller EG, och slår
pålen vid C så djupt i marken, att dess öfre ända C noga kommer
att ligga horizontelt med punkten eller pålen vid A. Om derefter
EC sammanbindes och förlänges till dess den träffar marken i B,


[1] Rättelse: Bokstafven A är i detta exemplar av boken borta.
