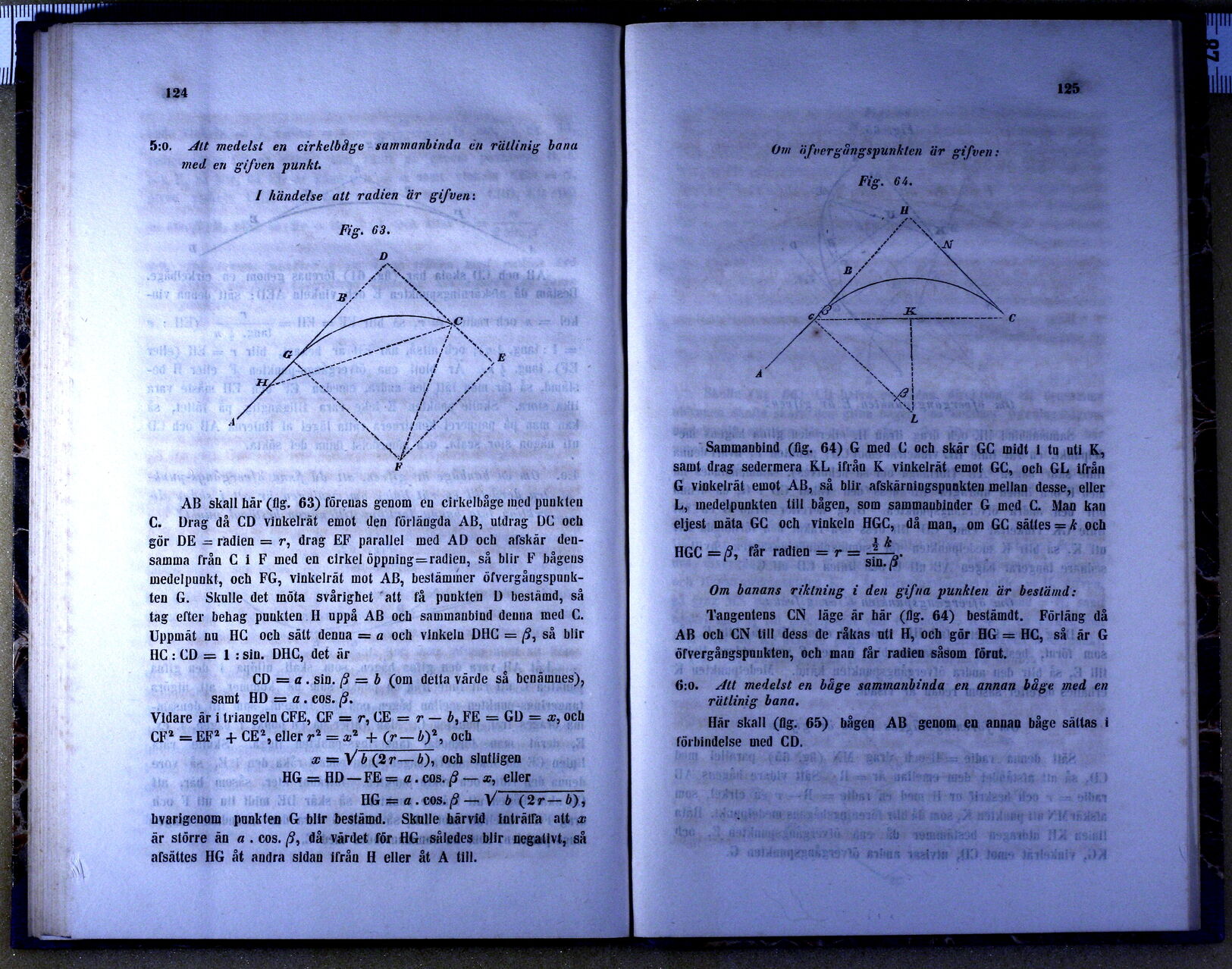

5:o. Att medelst en cirkelbåge sammanbinda en rätlinig bana
med en gifven punkt.


                        I händelse att radien är gifven:

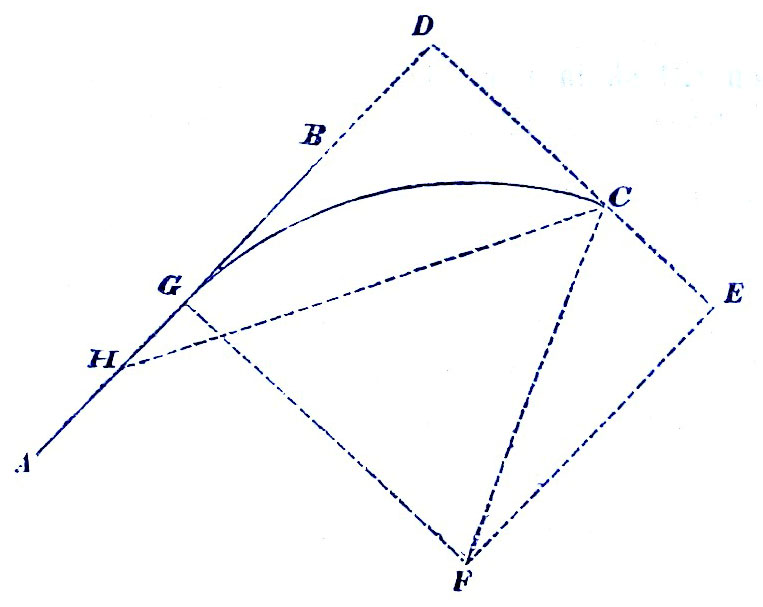

Fig. 63.
Fig. 63.


AB skall här (fig. 63) förenas genom en cirkelbåge med punkten
C. Drag då CD vinkelrät emot den förlängda AB, utdrag DC och
gör DE = radien = r, drag EF parallel med AD och afskär
densamma från C i F med en cirkel öppning = radien, så blir F bågens
medelpunkt, och FG, vinkelrät mot AB, bestämmer
öfvergångspunkten G. Skulle det möta svårighet att få punkten D bestämd, så
tag efter behag punkten H uppå AB och sammanbind denna med C.
Uppmät nu HC och sätt denna = a och vinkeln DHC = β, så blir
HC : CD = 1 : sin. DHC, det är
CD =a. sin. β = b (om detta värde så benämnes),
samt HD =a . cos. β.

Vidare är i triangeln CFE, CF = r, CE = rb, FE = GD = x, och
CF2 = EF2 + CE2 eller r2 = x2 + (rb)2, och
x =qv.-rot(b (2rb)), och slutligen
HG = HDFE =a . cos. βx, eller
                        HG =a . cos. β — qv.-rot(b (2rb)),

hvarigenom punkten G blir bestämd. Skulle bärvid inträffa att x
är större än a . cos. β, då värdet för HG således blir negativt, så
afsättes HG åt andra sidan ifrån H eller åt A till.

                        Om öfvergångspunkten är gifven.
Fig. 64.
Fig. 64.


Sammanbind (fig. 64) G med C och skär GC midt i tu uti K,
samt drag sedermera KL ifrån K vinkelrät emot GC, och GL ifrån
G vinkelrät emot AB, så blir afskärningspunkten mellan desse, eller
L, medelpunkten till bågen, som sammanbinder G med C. Man kan
eljest mäta GC och vinkeln HGC, då man, om GC sättes = k och
HGC = β, får radien = r = 1/2 k / sin. β

                        Om banans riktning i den gifna punkten är bestämd:

Tangentens CN läge är här (fig. 64) bestämdt. Förläng då
AB och CN till dess de råkas uti H, och gör HG = HC, så är G
öfvergångspunkten, och man får radien såsom förut.

6:o. Att medelst en båge sammanbinda en annan båge med en
rätlinig bana.


Här skall (fig. 65) bågen AB genom en annan båge sättas i
förbindelse med CD.
