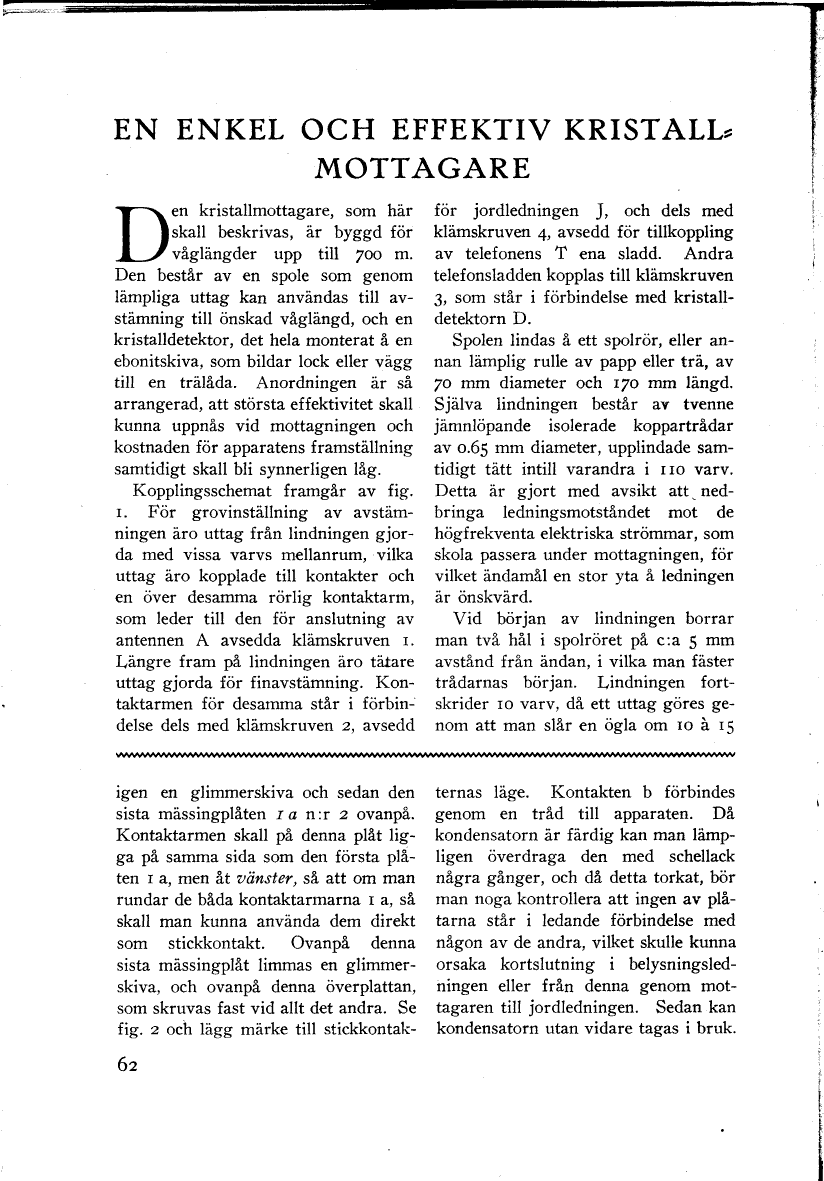

EN ENKEL OCH EFFEKTIV KRISTALLMOTTAGARE



Den kristallmottagare, som här skall beskrivas,
är byggd för våglängder upp till 700 m. Den
består av en spole som genom lämpliga uttag kan
användas till avstämning till önskad våglängd,
och en kristalldetektor, det hela monterat å en
ebonitskiva, som bildar lock eller vägg till en
trälåda. Anordningen är så arrangerad, att största
effektivitet skall kunna uppnås vid mottagningen
och kostnaden för apparatens framställning samtidigt
skall bli synnerligen låg.

Kopplingsschemat framgår av fig. 1. För
grovinställning av avstämningen äro uttag från
lindningen gjorda med vissa varvs mellanrum,
vilka uttag äro kopplade till kontakter och en
över desamma rörlig kontaktarm, som leder till den
för anslutning av antennen A avsedda klämskruven
1. Längre fram på lindningen äro tätare uttag gjorda
för finavstämning. Kontaktarmen för desamma står i
förbindelse dels med klämskruven 2, avsedd
för jordledningen J, och dels med klämskruven
4, avsedd för tillkoppling av telefonens T ena
sladd. Andra telefonsladden kopplas till klämskruven
3, som står i förbindelse med kristalldetektorn D.

Spolen lindas å ett spolrör, eller annan lämplig
rulle av papp eller trä, av 70 mm diameter och 170 mm
längd. Själva lindningen består av tvenne jämnlöpande
isolerade koppartrådar av 0.65 mm diameter, upplindade
samtidigt tätt intill varandra i 110 varv. Detta är
gjort med avsikt att nedbringa ledningsmotståndet
mot de högfrekventa elektriska strömmar, som skola
passera under mottagningen, för vilket ändamål en
stor yta å ledningen är önskvärd.

Vid början av lindningen borrar man två hål i
spolröret på c:a 5 mm avstånd från ändan, i vilka man
fäster trådarnas början. Lindningen fortskrider 10
varv, då ett uttag göres genom att man slår en ögla
om 10 à 15

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

— Återigen en glimmerskiva och sedan den sista mässingplåten
1 a n:r 2 ovanpå. Kontaktarmen skall på denna plåt
ligga på samma sida som den första plåten 1 a, men åt
vänster, så att om man rundar de båda kontaktarmarna
1 a, så skall man kunna använda dem direkt som
stickkontakt. Ovanpå denna sista mässingplåt limmas
en glimmerskiva, och ovanpå denna överplattan, som
skruvas fast vid allt det andra. Se fig. 2 och lägg
märke till stickkontakternas läge. Kontakten b förbindes genom en tråd
till apparaten. Då kondensatorn är färdig kan man
lämpligen överdraga den med schellack några gånger,
och då detta torkat, bör man noga kontrollera att
ingen av plåtarna står i ledande förbindelse med någon
av de andra, vilket skulle kunna orsaka kortslutning i
belysningsledningen eller från denna genom mottagaren
till jordledningen. Sedan kan kondensatorn utan vidare
tagas i bruk.
