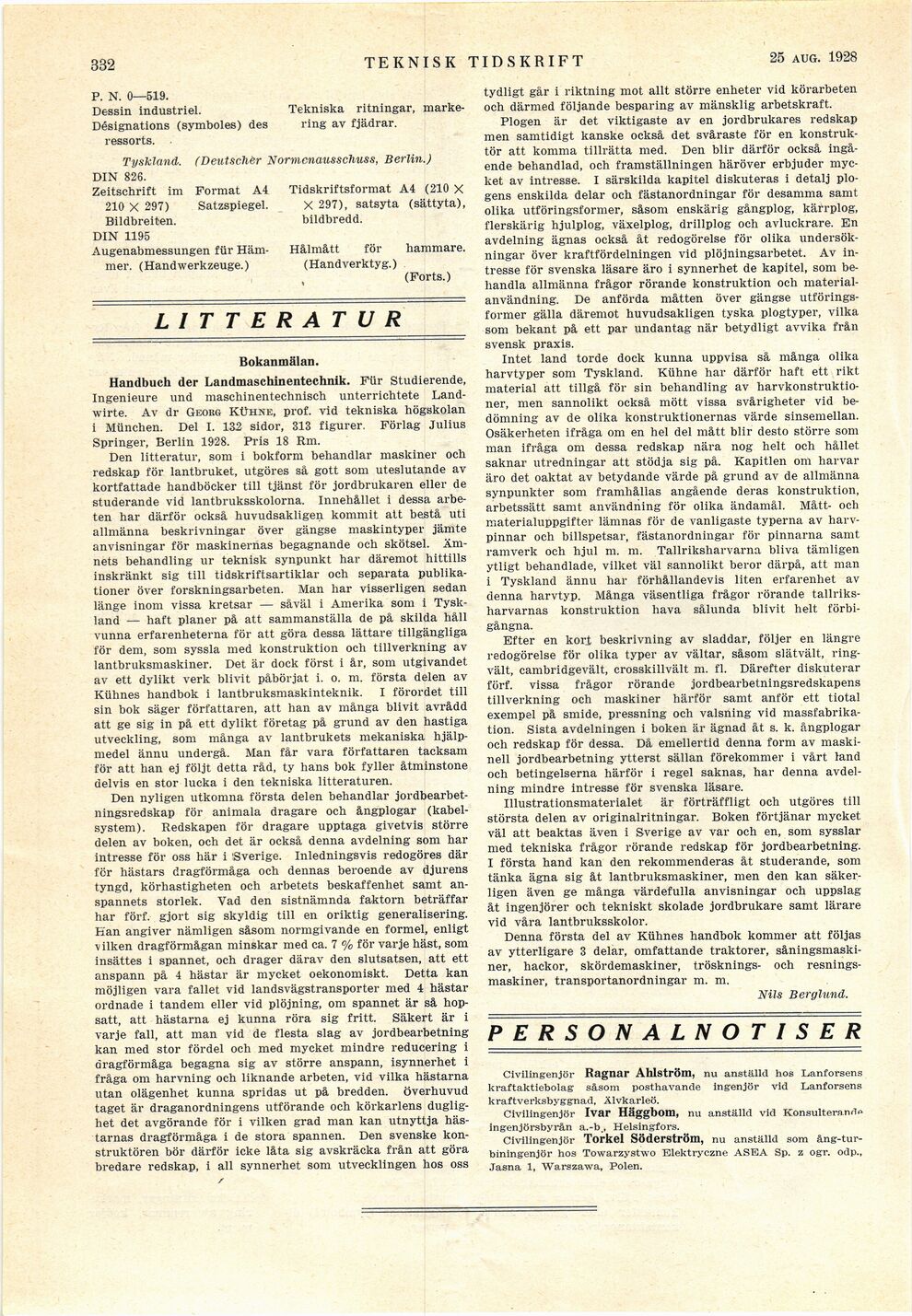

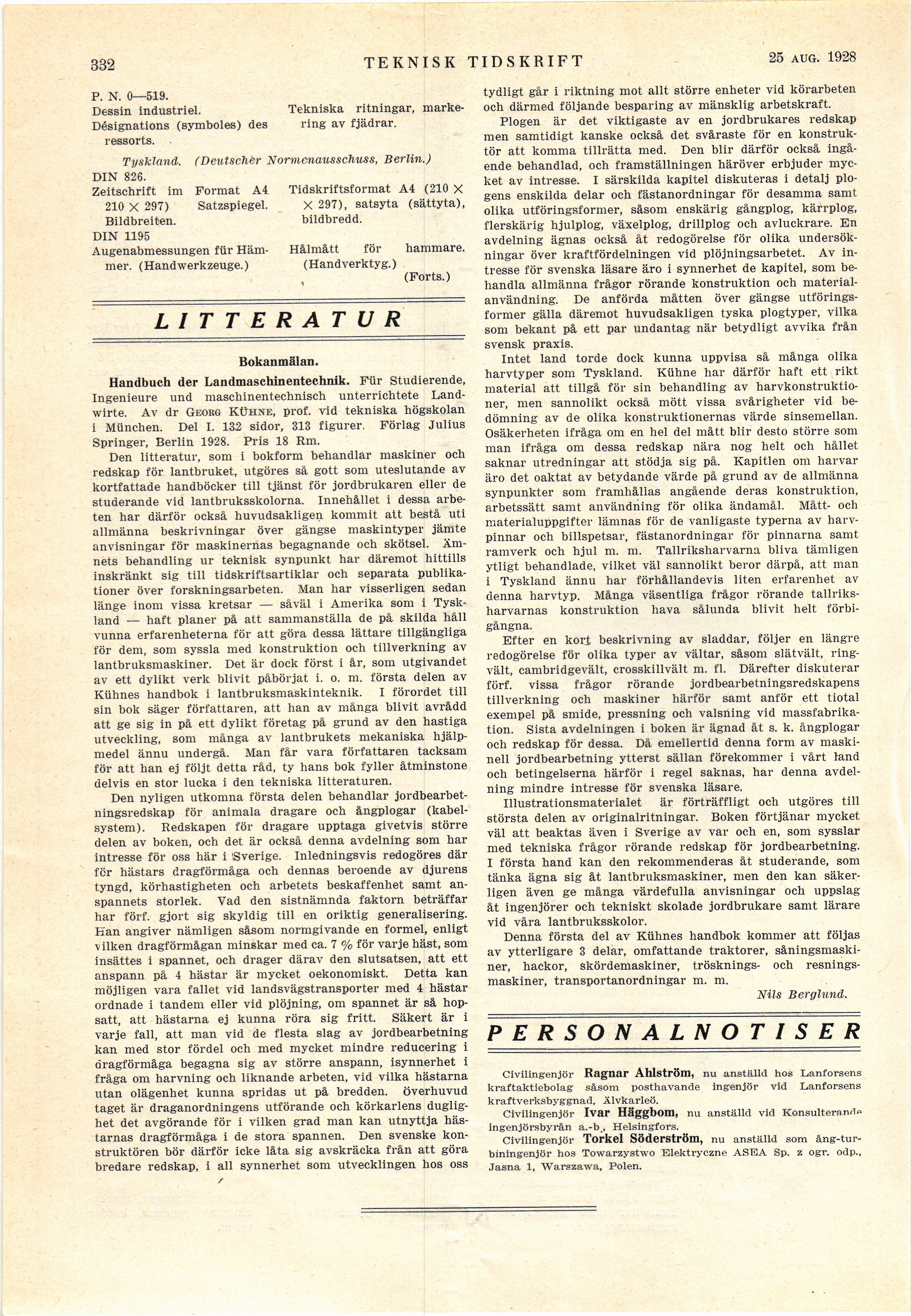

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

’332

TEKNISK TIDSKRIFT

28 juli 1928

P. N. 0—519.
Dessin industriel.
Désignations (symboles) des
ressorts.

Tekniska ritningar,
markering av fjädrar.

Tyskland,. (Deutschër Normenausscfiuss, Berlin.)

DIN 826.

Zeitschrift im Format A4
210 X 297) Satzspiegel.
Dildbreiten.
DIN 1195

Augenabmessungen für
Hämmer. (Handwerkzeuge.)

Tidskriftsformat A4 (210 X
X 297), satsyta (sättyta),
bildbredd.

Hålmått för hammare.
(Handverktyg.)

(Forts.)

LITTERATUR

Bokanmälan.

Handbuch der Landmaschinentechnik. Für Studierende,
Ingenieure und maschinentechnisch unterrichtete
Landwirte. Av dr Georg Kühne, prof. vid tekniska högskolan

i Munchen. Del I. 132 sidor, 313 figurer. Förlag Julius
Springer, Berlin 1928. Pris 18 Em.

Den litteratur, som i bokform behandlar maskiner och
redskap för lantbruket, utgöres så gott som uteslutande av
kortfattade handböcker till tjänst för jordbrukaren eller de
studerande vid lantbruksskolorna. Innehållet i dessa
arbeten har därför också huvudsakligen kommit att bestå uti
allmänna beskrivningar över gängse maskintyper jämte
anvisningar för maskinernas begagnande och skötsel.
Ämnets behandling ur teknisk synpunkt har däremot hittills
inskränkt sig till tidskriftsartiklar och separata
publikationer över forskningsarbeten. Man har visserligen sedan
länge inom vissa kretsar — såväl i Amerika som i
Tyskland — haft planer på att sammanställa de på skilda håll
vunna erfarenheterna för att göra dessa lättare tillgängliga
för dem, som syssla med konstruktion och tillverkning av
lantbruksmaskiner. Det är dock först i år, som utgivandet
av ett dylikt verk blivit påbörjat i. o. m. första delen av
Kühnes handbok i lantbruksmaskinteknik. I förordet till
sin bok säger författaren, att han av många blivit avrådd
att ge sig in på ett dylikt företag på grund av den hastiga
utveckling, som många av lantbrukets mekaniska
hjälpmedel ännu undergå. Man får vara författaren tacksam
för att han ej följt detta råd, ty hans bok fyller åtminstone
delvis en stor lucka i den tekniska litteraturen.

Den nyligen utkomna första delen behandlar
jordbearbet-ningsredskap för animala dragare och ångplogar
(kabelsystem). Redskapen för dragare upptaga givetvis större
delen av boken, och det är också denna avdelning som har
intresse för oss här i ’Sverige. Inledningsvis redogöres där
för hästars dragförmåga och dennas beroende av djurens
tyngd, körhastigheten och arbetets beskaffenhet samt
an-spannets storlek. Vad den sistnämnda faktorn beträffar
har förf. gjort sig skyldig till en oriktig generalisering.
Han angiver nämligen såsom normgivande en formel, enligt
vilken dragförmågan minskar med ca. 7 % för varje häst, som
insattes i spannet, och drager därav den slutsatsen, att ett
anspann på 4 hästar är mycket oekonomiskt. Detta kan
möjligen vara fallet vid landsvägstransporter med 4 hästar
ordnade i tandem eller vid plöjning, om spannet är så
hopsatt, att hästarna ej kunna röra sig fritt. Säkert är i
varje fall, att man vid de flesta slag av jordbearbetning
kan med stor fördel och med mycket mindre reducering i
aragförmåga begagna sig av större anspann, isynnerhet i
fråga om harvning och liknande arbeten, vid vilka hästarna
utan olägenhet kunna spridas ut på bredden, överhuvud
taget är draganordningens utförande och körkarlens
duglighet det avgörande för i vilken grad man kan utnyttja
hästarnas dragförmåga i de stora spannen. Den svenske
konstruktören bör därför icke låta sig avskräcka från att göra
bredare redskap, i all synnerhet som utvecklingen hos oss

tydligt går i riktning mot allt större enheter vid körarbeten
och därmed följande besparing av mänsklig arbetskraft.

Plogen är det viktigaste av en jordbrukares redskap
men samtidigt kanske också det svåraste för en
konstruktör att komma tillrätta med. Den blir därför också
ingående behandlad, och framställningen häröver erbjuder
mycket av intresse. I särskilda kapitel diskuteras i detalj
plogens enskilda delar och fästanordningar för desamma samt
olika utföringsfornier, såsom enskärig gångplog, kärrplog,
flerskärig hjulplog, växelplog, drillplog och avluckrare. En
avdelning ägnas också åt redogörelse för olika
undersökningar över kraftfördelningen vid plöjningsarbetet. Av
intresse för svenska läsare äro i synnerhet de kapitel, som
behandla allmänna frågor rörande konstruktion och
materialanvändning. De anförda måtten över gängse
utförings-former gälla däremot huvudsakligen tyska plogtyper, vilka
som bekant på ett par undantag när betydligt avvika från
svensk praxis.

Intet land torde dock kunna uppvisa så många olika
harvtyper som Tyskland. Kühne har därför haft ett rikt
material att tillgå för sin behandling av
harvkonstruktio-ner, men sannolikt också mött vissa svårigheter vid
bedömning av de olika konstruktionernas värde sinsemellan.
Osäkerheten ifråga om en hel del mått blir desto större som
man ifråga om dessa redskap nära nog helt och hållet
saknar utredningar att stödja sig pä. Kapitlen om harvar
äro det oaktat av betydande värde på grund av de allmänna
synpunkter som framhållas angående deras konstruktion,
arbetssätt samt användning för olika ändamål. Mått- och
materialuppgifter lämnas för de vanligaste typerna av
harv-pinnar och billspetsar, fästanordningar för pinnarna samt
ramverk och hjul m. m. Tallriksharvarna bliva tämligen
ytligt behandlade, vilket väl sannolikt beror därpå, att man
i Tyskland ännu har förhållandevis liten erfarenhet av
denna harvtyp. Många väsentliga frågor rörande
tallriks-harvarnas konstruktion hava sålunda blivit helt
förbigångna.

Efter en kort beskrivning av sladdar, följer en längre
redogörelse för olika typer av vältar, såsom slätvält,
ringvält, cambridgevält, crosskillvält m. fi. Därefter diskuterar
förf. vissa frågor rörande jordbearbetningsredskapens
tillverkning och maskiner härför samt anför ett tiotal
exempel på smide, pressning och valsning vid
massfabrikation. Sista avdelningen i boken är ägnad åt s. k. ångplogar
och redskap för dessa. Då emellertid denna form av
maskinell jordbearbetning ytterst sällan förekommer i vårt land
och betingelserna härför i regel saknas, har denna
avdelning mindre intresse för svenska läsare.

Illustrationsmaterialet är förträffligt och utgöres till
största delen av originalritningar. Boken förtjänar mycket
väl att beaktas även i Sverige av var och en, som sysslar
med tekniska frågor rörande redskap för jordbearbetning.
I första hand kan den rekommenderas åt studerande, som
tänka ägna sig åt lantbruksmaskiner, men den kan
säkerligen även ge många värdefulla anvisningar och uppslag
åt ingenjörer och tekniskt skolade jordbrukare samt lärare
vid våra lantbruksskolor.

Denna första del av Kühnes handbok kommer att följas
av ytterligare 3 delar, omfattande traktorer,
såningsmaskiner, hackor, skördemaskiner, trösknings- och
resningsmaskiner, transportanordningar m. m.

Nils Berglund.

PERSONALNOTISER

Civilingenjör Ragnar Ahlström, nu anställd hos Lanforsens
kraftaktiebolag såsom posthavande ingenjör vid Lanforsens
kraftverksbyggnad, Älvkarleö.

Civilingenjör Ivar Häggbom, nu anställd vid Konsulterande
ingenjörsbyrån a.-b , Helsingfors.

Civilingenjör Torkel Söderström, nu anställd sora
ång-tur-biningenjör hos Towarzystwo Elektryczne ASEA Sp. z ogr. odp.,
Jasna 1, Warszawa, Polen.
