318
TEKNISK TIDSKRIFT
15 juni 1929
Herlitz, Ragnar Lundholm, Hjalmar Granholm, John
Wennerberg och Fredrik Dahlgren, fyra av dem
elektrotekniker och en väg- och vattenbyggare, för
teknologie doktorer. På promotors kallelse trädde de
fram ur sin avskildhet på en sidobänk för att en och
en uppe på estraden ur hans hand mottaga tecknen
på sin nya värdighet, ringen och diplomet. Fanorna
sänktes, fanfarer från musiken och applåder från
församlingen hyllade dem. Den korta men
värdiga akten avslutades med att promotor till de
ny-vordna teknologie doktorerna framförde högskolans
lyckönskan och förhoppning om fortsatt framgång.
Efter det att finalen ur Haydns B-dur symfoni
spelats, var den dubbla högtidligheten till ända och
därmed ett märkesblad skrivet i Tekniska högskolans"
historia. T. L.

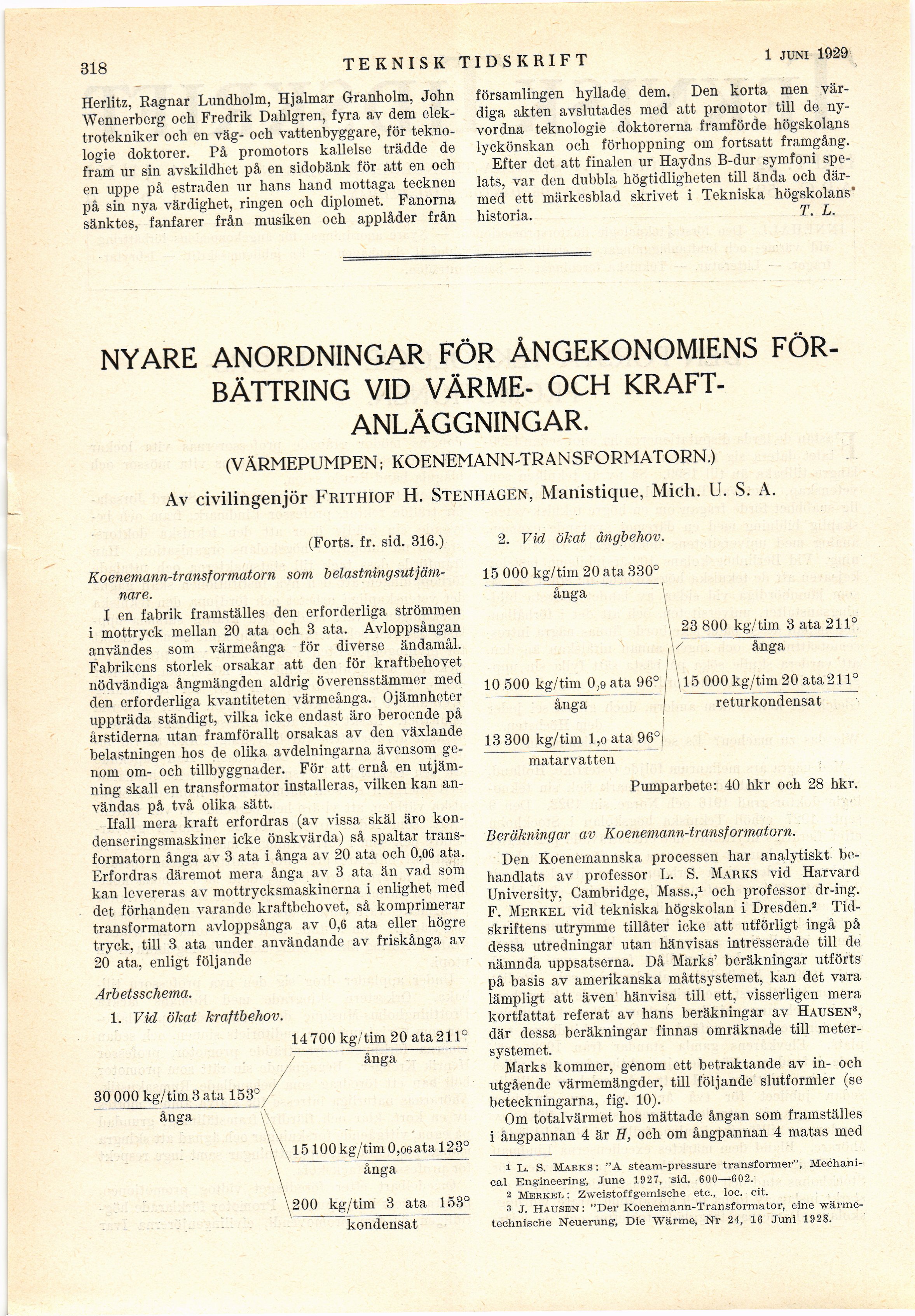

NYARE ANORDNINGAR FÖR ÅNGEKONOMIENS
FÖRBÄTTRING VID VÄRME- OCH
KRAFTANLÄGGNINGAR.
(VÄRMEPUMPEN; KOENEMANN-TRAN SFORMATORN.)
Av civilingenjör Frithiof H. Stenhagen, Manistique, Mich. U. S. A.
(Forts. fr. sid. 316.)
Koenemann-transformatorn som
belastningsutjämnare.
I en fabrik framställes den erforderliga strömmen
i mottryck mellan 20 ata och 3 ata. Avloppsångan
användes som värmeånga för diverse ändamål.
Fabrikens storlek orsakar att den för kraftbehovet
nödvändiga ångmängden aldrig överensstämmer med
den erforderliga kvantiteten värmeånga. Ojämnheter
uppträda ständigt, vilka icke endast äro beroende på
årstiderna utan framförallt orsakas av den växlande
belastningen hos de olika avdelningarna ävensom
genom om- och tillbyggnader. För att ernå en
utjämning skall en transformator installeras, vilken kan
användas på två olika sätt.
Ifall mera kraft erfordras (av vissa skäl äro
kon-denseringsmaskiner icke önskvärda) så spaltar
transformatorn ånga av 3 ata i ånga av 20 ata och 0,06 ata.
Erfordras däremot mera ånga av 3 ata än vad som
kan levereras av mottrycksmaskinerna i enlighet med
det förhanden varande kraftbehovet, så komprimerar
transformatorn avloppsånga av 0,6 ata eller högre
tryck, till 3 ata under användande av friskånga av
20 ata, enligt följande
Arbetsschema.
1. Vid ökat kraftbehov.
14700 kg/tim 20 ata 211°
ånga
/
30 000 kg/tim3ata 153°/
ånga
\ \ 15100 kg/tim 0,oøata 123°
\ ånga
200 kg/tim 3 ata 153°
kondensat
2. Vid ökat ångbehov.
15 000 kg/tim 20 ata 330°
ånga
\ 23 800 kg/tim 3 ata 211°
10500 kg/tim 0)9ata96° I ,15 000 kg/tim 20 ata 211°
ånga j returkondensat
13 300 kg/tim l,0ata 96°!
matarvatten
Pumparbete: 40 hkr och 28 hkr.
Beräkningar av Koenemann-transformatorn.
Den Koenemannska processen har analytiskt
behandlats av professor L. S. Marks vid Harvard
University, Cambridge, Mass.,1 och professor dr-ing.
F. Merkel vid tekniska högskolan i Dresden.2
Tidskriftens utrymme tillåter icke att utförligt ingå på
dessa utredningar utan hänvisas intresserade till de
nämnda uppsatserna. Då Marks’ beräkningar utförts
på basis av amerikanska måttsystemet, kan det vara
lämpligt att även hänvisa till ett, visserligen mera
kortfattat referat av hans beräkningar av Hausen3,
där dessa beräkningar finnas omräknade till
metersystemet.
Marks kommer, genom ett betraktande av in- och
utgående värmemängder, till följande slutformler (se
beteckningarna, fig. 10).
Om totalvärmet hos mättade ångan som framställes
i ångpannan 4 är H, och om ångpannan 4 matas med
1 L. S. Marks : "A steam-pressure transformer",
Meehani-cal Engineering-, June 1927, sid. 600—602.
2 Merkel : Zweistoffgemische etc., loe. cit.
3 J. Hausen : "Der Koenemann-Transformator, eine
wärmetechnische Neuerung, Die Wärme, Nr 24, 16 Juni 1928.
