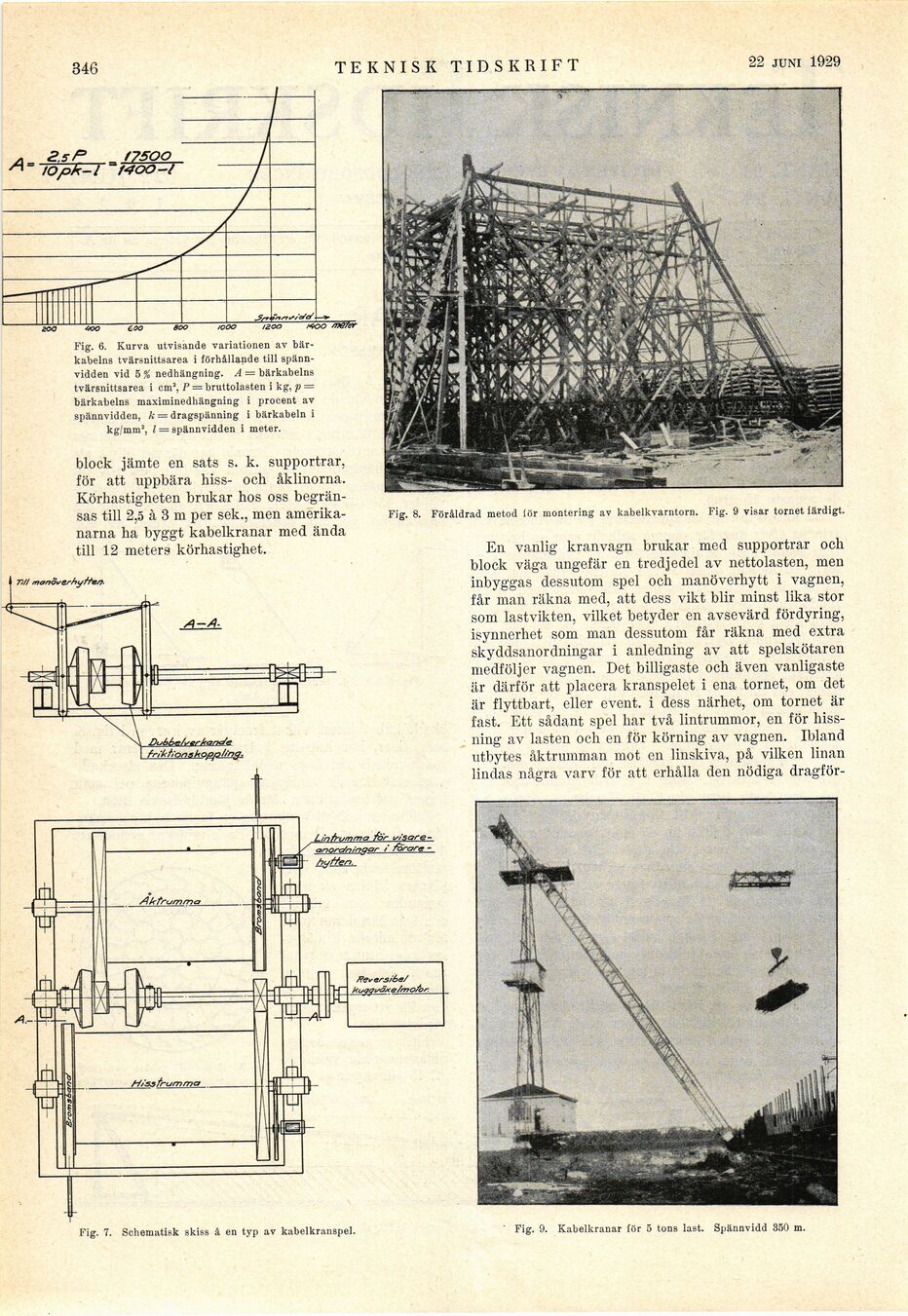

346
TEKNISK TIDSKRIFT
15 juni 1929
vi . 2,5 P t750Q
tOph-l MOO~t
4oo eoo soo icoo /zon >«>o metzr
Fig. 6. Kurva utvisande variationen av
bär-kabelns tvärsnittsarea i förhållande till
spännvidden vid 5 % nedhängning. A = bärkabelns
tvärsnittsarea i cma, P = bruttolasten i kg, p —
bärkabelns maximinedhängning i procent av
spännvidden, k = dragspänning i bärkabeln i
kg/mm2, / = spännvidden i meter.
block jämte en sats s. k. supportrar,
för att uppbära hiss- och åklinorna.
Körhastigheten brukar hos oss
begränsas till 2,5 à 3 m per sek., men
amerikanarna ha byggt kabelkranar med ända
till 12 meters körhastighet.
7i/l manover/yy/flesr-
Fig. 8. Föråldrad metod lör montering av kabelkvarntorn. Fig. 9 visar tornet iärdigt.
En vanlig kranvagn brukar med supportrar och
block väga ungefär en tredjedel av nettolasten, men
inbyggas dessutom spel och manöverhytt i vagnen,
får man räkna med, att dess vikt blir minst lika stor
som lastvikten, vilket betyder en avsevärd fördyring,
isynnerhet som man dessutom får räkna med extra
skyddsanordningar i anledning av att spelskötaren
medföljer vagnen. Det billigaste och även vanligaste
är därför att placera kranspelet i ena tornet, om det
är flyttbart, eller event. i dess närhet, om tornet är
fast. Ett sådant spel har två lintrummor, en för
hissning av lasten och en för körning av vagnen. Ibland
utbytes åktrumman mot en linskiva, på vilken linan
lindas några varv för att erhålla den nödiga dragför-
(„(rifi-tjmma fer
ts/scrre-anorc/n/ngar /’ forars
-hyffen.
Revers/6e/
kc/cf<7i/c>j<e/mofo/~.
Fig. 7. Schematisk skiss å en typ av kabelkranspel.
Fig. 9. Kabelkranar för 5 tons last. Spännvidd 350 m.
