TekniskTidskrift

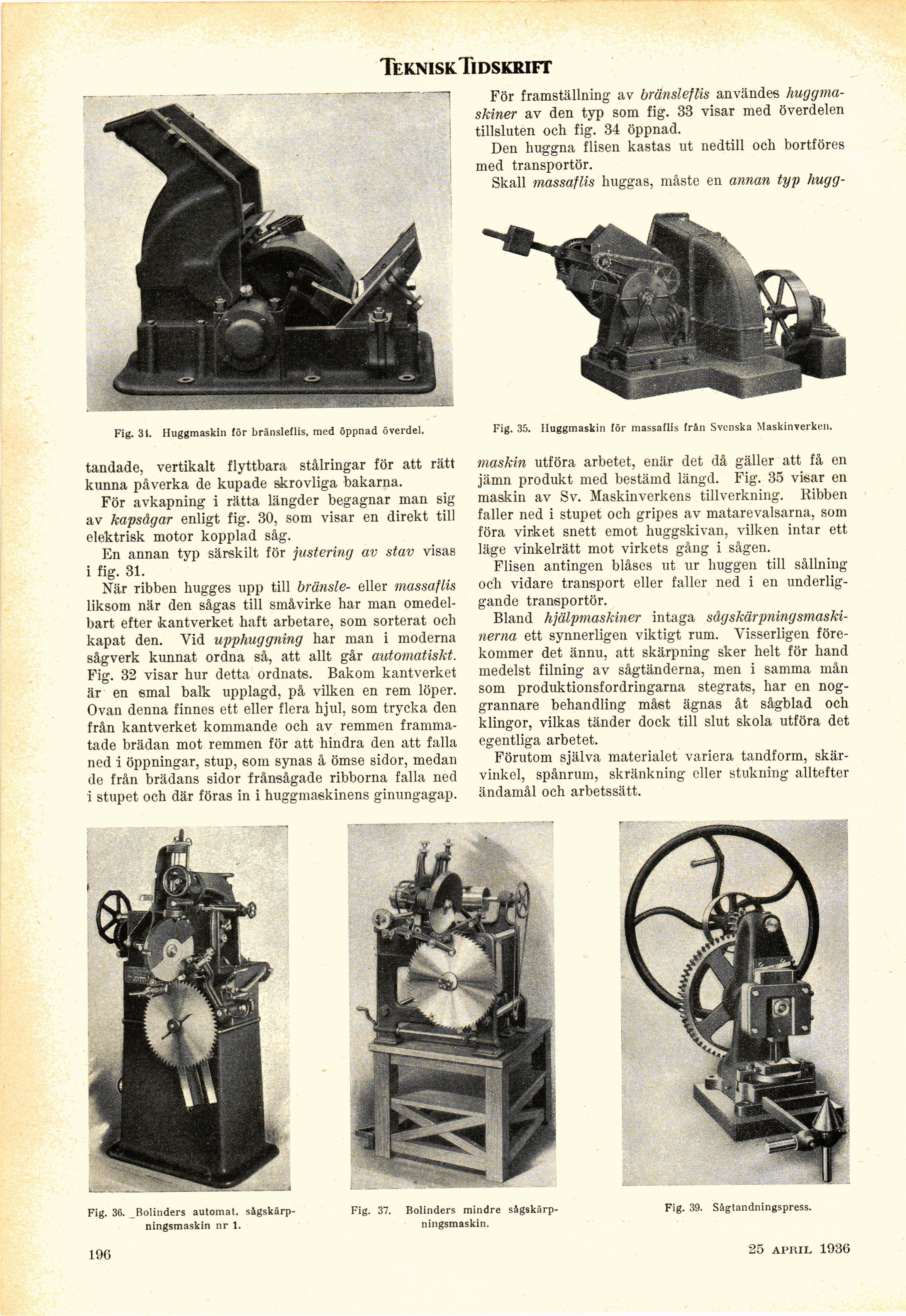

Fig. 31. Huggmaskin för bränsleflis, med öppnad överdel.
tandade, vertikalt flyttbara stålringar för att rätt
kunna påverka de kupade skrovliga bakarna.
För avkapning i rätta längder begagnar man sig
av kapsägar enligt fig. 30, som visar en direkt till
elektrisk motor kopplad såg.
En annan typ särskilt för justering av stav visas
i fig. 31.
När ribben hugges upp till bränsle- eller massaflis
liksom när den sågas till småvirke har man
omedelbart efter kantverket haft arbetare, som sorterat och
kapat den. Vid upphuggning har man i moderna
sågverk kunnat ordna så, att allt går automatiskt.
Fig. 32 visar hur detta ordnats. Bakom kantverket
är en smal balk upplagd, på vilken en rem löper.
Ovan denna finnes ett eller flera hjul, som trycka den
från kantverket kommande och av remmen
frammatade brädan mot remmen för att hindra den att falla
ned i öppningar, stup, som synas å ömse sidor, medan
de från brädans sidor frånsågade ribborna falla ned
i stupet och där föras in i huggmaskinens ginungagap.
För framställning av bränsleflis användes
huggma-skiner av den typ som fig. 33 visar med överdelen
tillsluten och fig. 34 öppnad.
Den huggna flisen kastas ut nedtill och bortföres
med transportör.
Skall massaflis huggas, måste en annan typ hugg-
Fig. 35. Huggmaskin för massaflis från Svenska Maskinverken.
maskin utföra arbetet, enär det då gäller att få en
jämn produkt med bestämd längd. Fig. 35 visar en
maskin av Sv. Maskinverkens tillverkning. Ribben
faller ned i stupet och gripes av matarevalsarna, som
föra virket snett emot huggskivan, vilken intar ett
läge vinkelrätt mot virkets gång i sågen.
Flisen antingen blåses ut ur huggen till sållning
och vidare transport eller faller ned i en
underliggande transportör.
Bland hjälpmaskiner intaga såg
skärpningsmaskinerna ett synnerligen viktigt rum. Visserligen
förekommer det ännu, att skärpning sker helt för hand
medelst filning av sågtänderna, men i samma mån
som produktionsfordringarna stegrats, har en
noggrannare behandling måst ägnas åt sågblad och
klingor, vilkas tänder dock till slut skola utföra det
egentliga arbetet.
Förutom själva materialet variera tandform,
skärvinkel, spånrum, skränkning eller stukning alltefter
ändamål och arbetssätt.
Fig. 36. Bolinders automat,
sågskärp-ningsmaskin nr 1.
196
Fig. 37. Bolinders mindre
sågskärp-ningsmaskin.
Fig. 39. Sågtandningspress.
