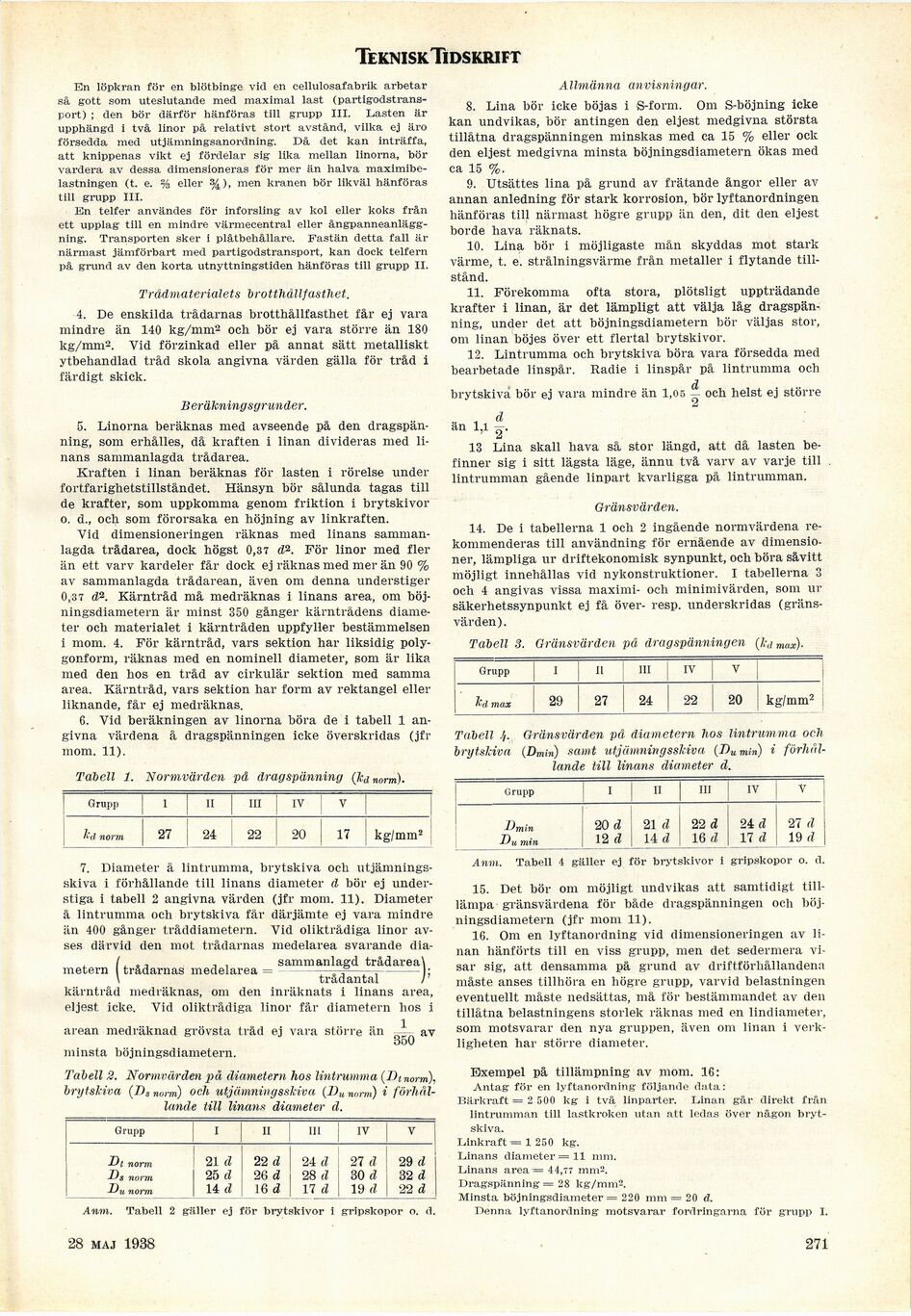

TekniskTidskrjft
En löpkran för en blötbinge vid en cellulosafabrik arbetar
så gott som uteslutande med maximal last
(partigodstransport) ; den bör därför hänföras till grupp III. Lasten är
upphängd i två linor på relativt stort avstånd, vilka ej äro
försedda med utjämningsanordning. Då det kan inträffa,
att knippenas vikt ej fördelar sig lika mellan linorna, bör
vardera av dessa dimensioneras för mer än halva
maximibelastningen (t. e. % eller %), men kranen bör likväl hänföras
till grupp III.
En telfer användes för inforsling av kol eller koks från
ett upplag till en mindre värmecentral eller
ångpanneanläggning. Transporten sker i plåtbehållare. Fastän detta fall är
närmast jämförbart med partigodstransport, kan dock telfern
på grund av den korta utnyttningstiden hänföras till grupp II.
Trådmaterialets brotthdllfasthet.
4. De enskilda trådarnas brotthållfasthet får ej vara
mindre än 140 kg/mm2 och bör ej vara större än 180
kg/mm2. Vid förzinkad eller på annat sätt metalliskt
ytbehandlad tråd skola angivna värden gälla för tråd i
färdigt skick.
Beräkningsgrunder.
5. Linorna beräknas med avseende på den
dragspänning, som erhålles, då kraften i linan divideras med
linans sammanlagda trådarea.
Kraften i linan beräknas för lasten i rörelse under
fortfarighetstillståndet. Hänsyn bör sålunda tagas till
de krafter, som uppkomma genom friktion i brytskivor
o. d., och som förorsaka en höjning av linkraften.
Vid dimensioneringen räknas med linans
sammanlagda trådarea, dock högst 0,37 d2. För linor med fler
än ett varv kardeler får dock ej räknas med mer än 90 %
av sammanlagda trådarean, även om denna understiger
0,37 d’2. Kärntråd må medräknas i linans area, om
böjningsdiametern är minst 350 gånger kärntrådens
diameter och materialet i kärntråden uppfyller bestämmelsen
i mom. 4. För kärntråd, vars sektion har liksidig
polygonform, räknas med en nominell diameter, som är lika
med den hos en tråd av cirkulär sektion med samma
area. Kärntråd, vars sektion har form av rektangel eller
liknande, får ej medräknas.
6. Vid beräkningen av linorna böra de i tabell 1
angivna värdena å dragspänningen icke överskridas (jfr
mom. 11).
Tabell 1. Normvärden på dragspänning (Jej, norm).
Grupp 1 II III IV V
kd norm 27 24 22 20 17 kg|mm2
Allmänna anvisningar.
8. Lina bör icke böjas i S-form. Om S-böjning icke
kan undvikas, bör antingen den eljest medgivna största
tillåtna dragspänningen minskas med ca 15 % eller ock
den eljest medgivna minsta böjningsdiametern ökas med
ca 15 %.
9. Utsättes lina på grund av frätande ångor eller av
annan anledning för stark korrosion, bör lyftanordningen
hänföras till närmast högre grupp än den, dit den eljest
borde hava räknats.
10. Lina bör i möjligaste mån skyddas mot stark
värme, t. e. strålningsvärme från metaller i flytande
tillstånd.
11. Förekomma ofta stora, plötsligt uppträdande
krafter i linan, är det lämpligt att välja låg
dragspänning, under det att böjningsdiametern bör väljas stor,
om linan böjes över ett flertal brytskivor.
12. Lintrumma och brytskiva böra vara försedda med
bearbetade linspår. Radie i linspår på lintrumma och
brytskiva bör ej vara mindre än 1,05 ^ och helst ej större
än 1,1
d
2’
13 Lina skall hava så stor längd, att då lasten
befinner sig i sitt lägsta läge, ännu två varv av varje till
lintrumman gående linpart kvarligga på lintrumman.
Gränsvärden.
14. De i tabellerna 1 och 2 ingående normvärdena
rekommenderas till användning för ernående av
dimensioner, lämpliga ur driftekonomisk synpunkt, och böra såvitt
möjligt innehållas vid nykonstruktioner. I tabellerna 3
och 4 angivas vissa maximi- och minimivärden, som ur
säkerhetssynpunkt ej få över- resp. underskridas
(gränsvärden).
Tabell 3. Gränsvärden pä dragspänningen (lid max).
Grupp I il in IV V
kd max 29 27 24 22 20 kg/mm2
Tabell //. Gränsvärden pä diametern hos lintrumma ocli
brytskiva (Dmin) samt utjämningsskiva (Du min) i
förhållande till linans diameter d.
Grupp ! I II III IV v i
Dmin \ 20 d Du min i 12 d 21 d 14 d 22 d 16 d 21 d 17 cl 27 d 19 d
7. Diameter å lintrumma, brytskiva och
utjämningsskiva i förhållande till linans diameter d bör ej
understiga i tabell 2 angivna värden (jfr mom. 11). Diameter
å lintrumma och brytskiva får därjämte ej vara mindre
än 400 gånger tråddiametern. Vid oliktrådiga linor
avses därvid den mot trådarnas medelarea svarande dia-
I. . , - , sammanlagd trådarea\
metern trådarnas medelarea = ––––r-^–––-;
\ tradantal /
kärntråd medräknas, om den inräknats i linans area,
eljest icke. Vid oliktrådiga linor får diametern lios i
arean medräknad grövsta tråd ej vara större än — av
350
minsta böjningsdiametern.
Tabell 2. Normvärden på diametern hos lintrumma (Dt norm),
brytskiva (DSnorm) och utjämningsskiva (Dunnrm) i
förhållande till linans diameter d.
Grupp I II I III I IV t v
i j i i
Dt norm 21 d 22 d 24 d \ 27 d \ 29 d
Ds norm 25 d 26 d 28 d 30 d 32 d
Dunorm 14 d 16 d \ 17 d \ 19 d 22 d
Anm. Tabell 2 gäller ej för brytskivor i gripskopor o. d.
Anm. Tabell 4 gäller ej för brytskivor i gripskopor o. d.
15. Det bör om möjligt undvikas att samtidigt
till-lämpa gränsvärdena för både dragspänningen och
böjningsdiametern (jfr mom 11).
16. Om en lyftanordning vid dimensioneringen av
linan hänförts till en viss grupp, men det sedermera
visar sig, att densamma på grund av driftförhållandena
måste anses tillhöra en högre grupp, varvid belastningen
eventuellt måste nedsättas, må för bestämmandet av den
tillåtna belastningens storlek räknas med en lindiameter,
som motsvarar den nya gruppen, även om linan i
verkligheten har större diameter.
Exempel på tillämpning av mom. 16:
Antag för en lyftanordning följande data:
Bärkraft = 2 500 kg i två linparter. Linan går direkt från
lintrumman till lastkroken utan att leda.s över någon
brytskiva.
Linkraft = 1 250 kg.
Linans diameter =11 mm.
Linans area = 44,77 mnA
Dragspänning = 28 kg/mm2.
Minsta böjningsdiameter = 220 mm = 20 d.
Denna lyftanordning motsvarar fordringarna för grupp I.
28 maj 1938
271
