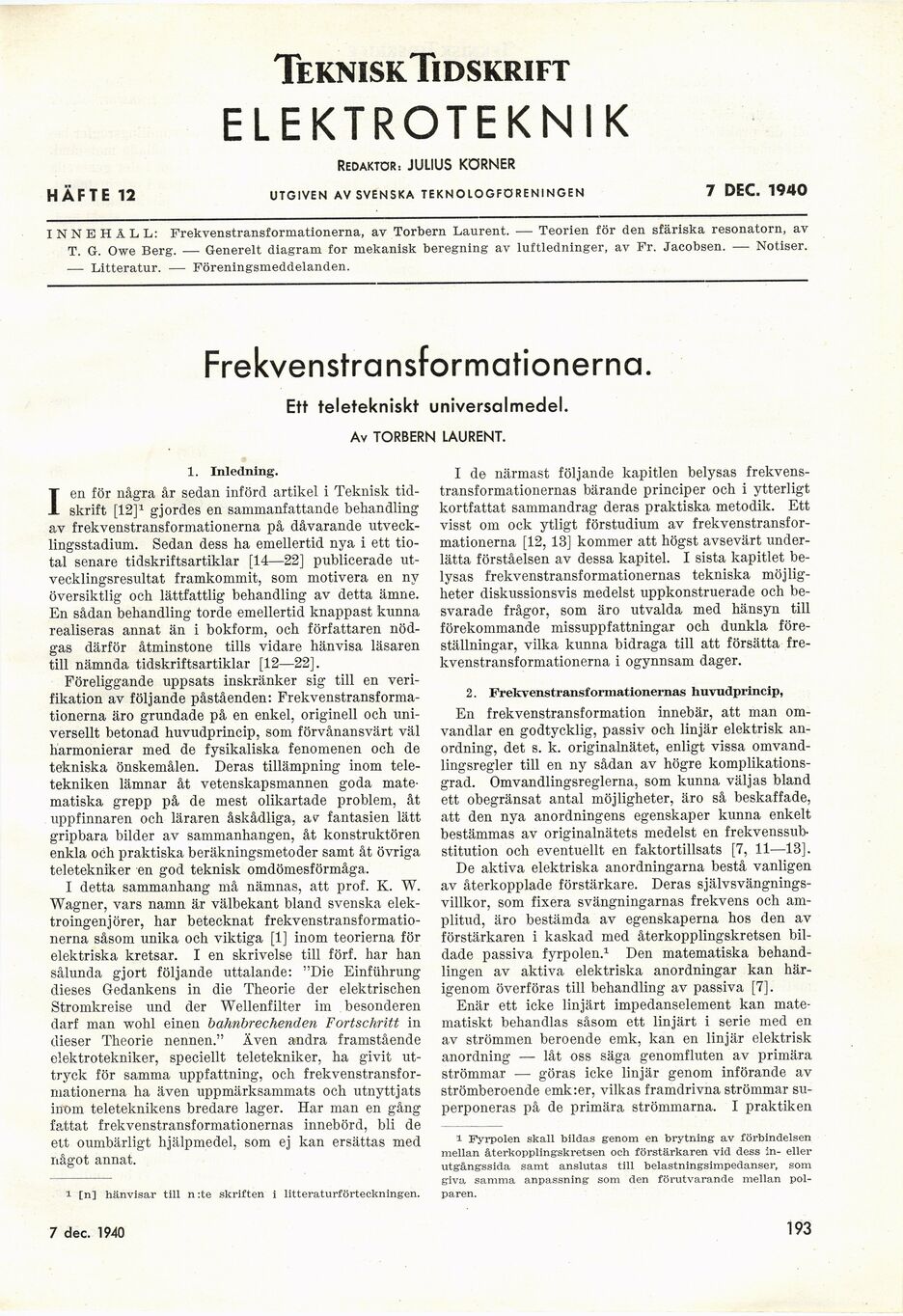

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TekniskTidskrift

ELEKTROTEKNIK

Redaktör: JULIUS KÖRNER

HÄFTE 12 utgiven av svenska teknologföreningen 7 DEC. 1940

INNEHÅLL: Frekvenstransformationerna, av Torbern Laurent. — Teorien för den sfäriska resonatorn, av
T. G. Owe Berg. — Generelt diagram for mekanisk beregning av luftledninger, av Fr. Jacobsen. — Notiser.
— Litteratur. — Föreningsmeddelanden.

Frekvenstransformationerna.

Ett teletekniskt universalmedel.

Av TORBERN LAURENT.

1. Inledning.

Ien för några år sedan införd artikel i Teknisk
tidskrift [12]1 gjordes en sammanfattande behandling
av frekvenstransformationerna på dåvarande
utvecklingsstadium. Sedan dess ha emellertid nya i ett
tiotal senare tidskriftsartiklar [14—22] publicerade
utvecklingsresultat framkommit, som motivera en nv
översiktlig och lättfattlig behandling av detta ämne.
En sådan behandling torde emellertid knappast kunna
realiseras annat än i bokform, och författaren
nödgas därför åtminstone tills vidare hänvisa läsaren
till nämnda tidskriftsartiklar [12—22],

Föreliggande uppsats inskränker sig till en
verifikation av följande påståenden:
Frekvenstransformationerna äro grundade på en enkel, originell och
universellt betonad huvudprincip, som förvånansvärt väl
harmonierar med de fysikaliska fenomenen och de
tekniska önskemålen. Deras tillämpning inom
teletekniken lämnar åt vetenskapsmannen goda
matematiska grepp på de mest olikartade problem, åt
uppfinnaren och läraren åskådliga, av fantasien lätt
gripbara bilder av sammanhangen, åt konstruktören
enkla och praktiska beräkningsmetoder samt åt övriga
teletekniker en god teknisk omdömesförmåga.

I detta sammanhang må nämnas, att prof. K. W.
Wagner, vars namn är välbekant bland svenska
elektroingenjörer, har betecknat
frekvenstransformationerna såsom unika och viktiga [1] inom teorierna för
elektriska kretsar. I en skrivelse till förf. har han
sålunda gjort följande uttalande: "Die Einführung
dieses Gedankens in die Theorie der elektrischen
Stromkreise und der Wellenfilter im besonderen
darf man wohl einen bahnbrechenden Fortschritt in
dieser Theorie nennen." Även andra framstående
elektrotekniker, speciellt teletekniker, ha givit
uttryck för samma uppfattning, och
frekvenstransformationerna ha även uppmärksammats och utnyttjats
inom teleteknikens bredare lager. Har man en gång
fattat frekvenstransformationernas innebörd, bli de
ett oumbärligt hjälpmedel, som ej kan ersättas med
något annat.

i [n] hänvisar till n :te skriften i litteraturförteckningen.

I de närmast följande kapitlen belysas
frekvenstransformationernas bärande principer och i ytterligt
kortfattat sammandrag deras praktiska metodik. Ett
visst om ock ytligt förstudium av
frekvenstransformationerna [12, 13] kommer att högst avsevärt
underlätta förståelsen av dessa kapitel. I sista kapitlet
belysas frekvenstransformationernas tekniska
möjligheter diskussionsvis medelst uppkonstruerade och
besvarade frågor, som äro utvalda med hänsyn till
förekommande missuppfattningar och dunkla
föreställningar, vilka kunna bidraga till att försätta
frekvenstransformationerna i ogynnsam dager.

2. Frekvenstransformationernas huvudprincip,

En frekvenstransformation innebär, att man
omvandlar en godtycklig, passiv och linjär elektrisk
anordning, det s. k. originalnätet, enligt vissa
omvandlingsregler till en ny sådan av högre
komplikations-grad. Omvandlingsreglerna, som kunna väljas bland
ett obegränsat antal möjligheter, äro så beskaffade,
att den nya anordningens egenskaper kunna enkelt
bestämmas av originalnätets medelst en
frekvenssub-stitution och eventuellt en faktortillsats [7, 11—13].

De aktiva elektriska anordningarna bestå vanligen
av återkopplade förstärkare. Deras
självsvängnings-villkor, som fixera svängningarnas frekvens och
amplitud, äro bestämda av egenskaperna hos den av
förstärkaren i kaskad med återkopplingskretsen
bildade passiva fyrpolen.1 Den matematiska
behandlingen av aktiva elektriska anordningar kan
härigenom överföras till behandling av passiva [7].

Enär ett icke linjärt impedanselement kan
matematiskt behandlas såsom ett linjärt i serie med en
av strömmen beroende emk, kan en linjär elektrisk
anordning — låt oss säga genomfluten av primära
strömmar ■— göras icke linjär genom införande av
strömberoende emk:er, vilkas framdrivna strömmar
su-perponeras på de primära strömmarna. I praktiken

i Fyrpolen skall bildas genom en brytning av förbindelsen
mellan återkopplingskretsen och förstärkaren vid dess in- eller
utgångssida samt anslutas till belastningsimpedanser, som
giva samma anpassning som den förutvarande mellan
pol-paren.

7 dec. 1940

193
