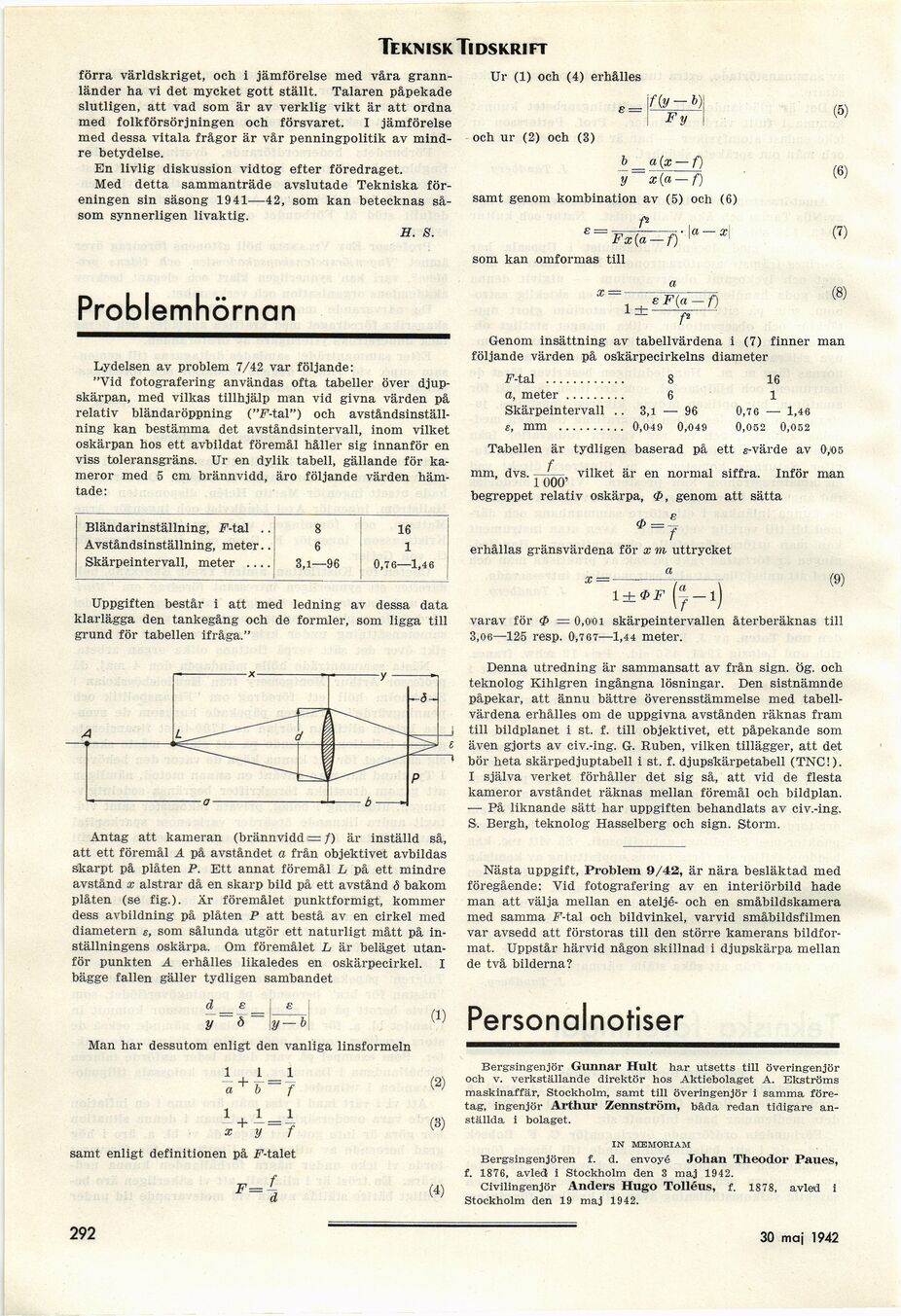

Teknisk Tidskrift

förra världskriget, och i jämförelse med våra
grannländer ha vi det mycket gott ställt. Talaren påpekade
slutligen, att vad som är av verklig vikt är att ordna
med folkförsörjningen och försvaret. X jämförelse
med dessa vitala frågor är vår penningpolitik av
mindre betydelse.

En livlig diskussion vidtog efter föredraget.

Med detta sammanträde avslutade Tekniska
föreningen sin säsong 1941—42, som kan betecknas
såsom synnerligen livaktig.

H. 8.

Ur (1) och (4) erhålles

och ur (2) och (3)

\f{y-n

\ Fy i

a(x — f)

y x(a — f)
samt genom kombination av (5) och (6)

f

e = -=—t–jr - la — x

Fx[a— f) •

som kan omformas till

(5)

(6)

(7)

Problemhörnan

Lydelsen av problem 7/42 var följande:
"Vid fotografering användas ofta tabeller över
djupskärpan, med vilkas tillhjälp man vid givna värden på
relativ bländaröppning ("F-tal") och
avståndsinställning kan bestämma det avståndsintervall, inom vilket
oskärpan hos ett avbildat föremål håller sig innanför en
viss toleransgräns. Ur en dylik tabell, gällande för
kameror med 5 cm brännvidd, äro följande värden
hämtade:

Bländarinställning, F-tal . . 8 16
Avståndsinställning, meter.. 6 1
Skärpeintervall, meter .... 3,1—96 0,76—1,46

Uppgiften består i att med ledning av dessa data
klarlägga den tankegång och de formler, som ligga till
grund för tabellen ifråga."

e F(a — f)
’ f*

(8)

Genom insättning av tabellvärdena i (7) finner man
följande värden på oskärpecirkelns diameter

F-tal ............ 8 16

a, meter......... 6 1

Skärpeintervall .. 3,i — 96 0,76 — 1,46

g, mm ....................0,049 0,049 O,052 0,052

Tabellen är tydligen baserad på ett s-värde av 0,O5
f

mm, dvs. — —. vilket är en normal siffra.
1 000’

Inför man

begreppet relativ oskärpa, <P, genom att sätta

-7

erhållas gränsvärdena för x m uttrycket

a

x -

1 + <PF



(9)

varav för <P — 0,001 skärpeintervallen återberäknas till
3,06—125 resp. 0,767—1,44 meter.

Antag att kameran (brännvidd t= †) är inställd så,
att ett föremål A på avståndet a från objektivet avbildas
sikarpt på plåten P. Ett annat föremål L på ett mindre
avstånd x alstrar då en skarp bild på ett avstånd 8 bakom
plåten (se fig.). Är föremålet punktformiga kommer
dess avbildning på plåten P att bestå av en cirkel med
diametern s, som sålunda utgör ett naturligt mått på
inställningens oskärpa. Om föremålet L är beläget
utanför punkten A erhålles likaledes en oskärpecirkel. I
bägge fallen gäller tydligen sambandet

d_
y

y-

Man har dessutom enligt den vanliga linsformeln

+ F-7

i+i.
x y

samt enligt definitionen på F-talet

(1)

(2)

(3)

(4)

Denna utredning är sammansatt av från sign. ög. och
teknolog Kihlgren ingångna lösningar. Den sistnämnde
påpekar, att ännu bättre överensstämmelse med
tabellvärdena erhålles om de uppgivna avstånden räknas fram
till bildplanet i st. f. till objektivet, ett påpekande som
även gjorts av civ.-ing. G-. Ruben, vilken tillägger, att det
bör heta skärpedjuptabell i st. f. djupskärpetabell (TNC!).
I själva verket förhåller det sig så, att vid de flesta
kameror avståndet räknas mellan föremål och bildplan.
— På liknande sätt har uppgiften behandlats av civ.-ing.
S. Bergh, teknolog Hasselberg och sign. S-torm.

Nästa uppgift, Problem 9/42, är nära besläktad med
föregående: Vid fotografering av en interiörbild hade
man att välja mellan en ateljé- och en småbildskamera
med samma F-tal och bildvinkel, varvid småbildsfilmen
var avsedd att förstoras till den större kamerans
bildformat. Uppstår härvid någon skillnad i djupskärpa mellan
de två bilderna?

Personalnotiser

Bergsingenjör Gunnar Hult har utsetts till överingenjör
och v. verkställande direktör hos Aktiebolaget A. Ekströms
maskinaffär, Stockholm, samt till överingenjör i samma
företag, ingenjör Arthur Zennström, båda redan tidigare
anställda i bolaget.

in memoriam

Bergsingenjören f. d. envoyé Johan Theodor Paues,
f. 1876, avled i Stockholm den 3 maj 1942.

Civilingenjör Anders Hugo Tolléus, f. 1878, avled i
Stockholm den 19 maj 1942.
