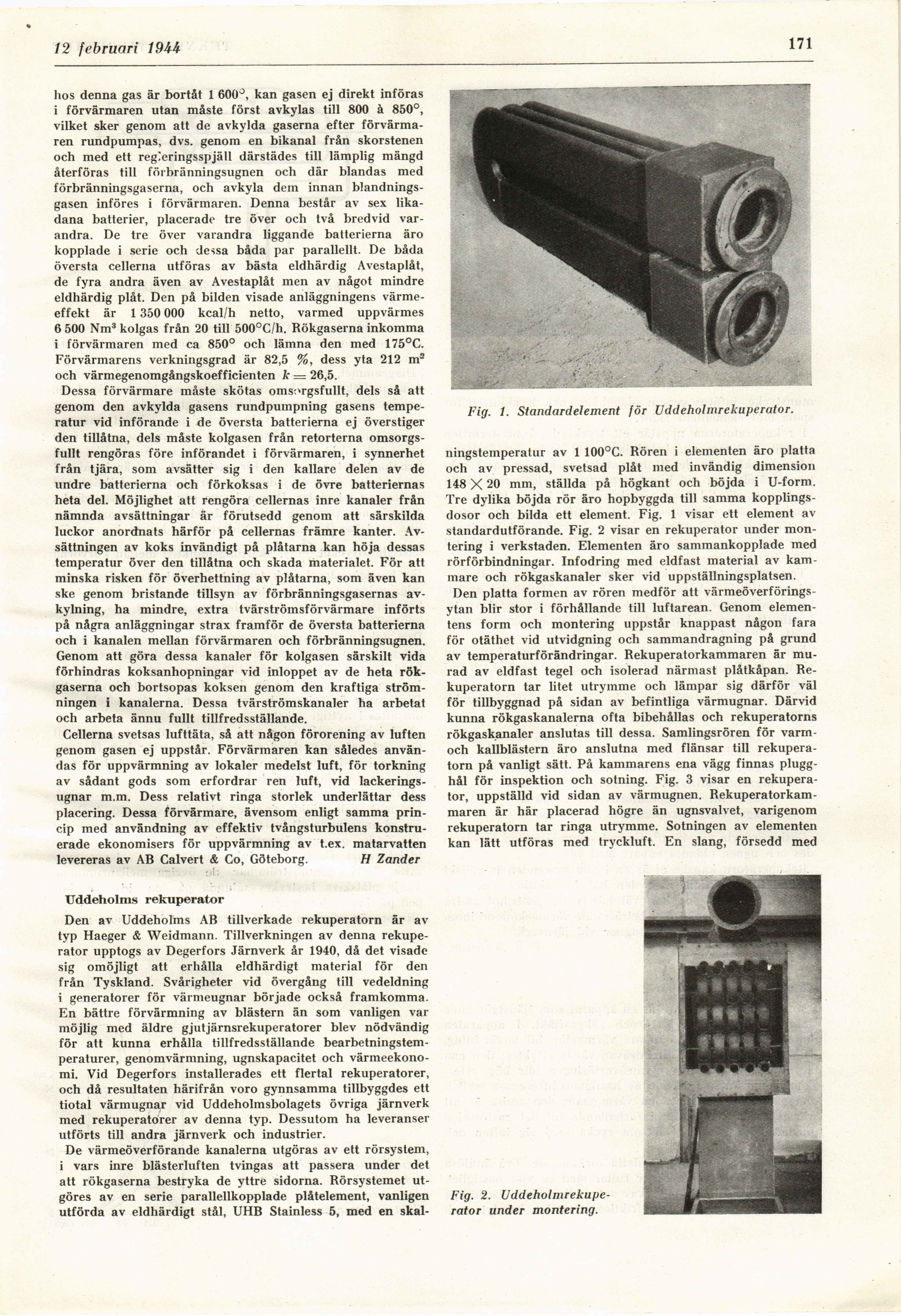

171
hos denna gas är bortåt 1 600°, kan gasen ej direkt införas
i förvärmaren utan måste först avkylas till 800 à 850°,
vilket sker genom att de avkylda gaserna efter
förvärmaren rundpumpas, dvs. genom en bikanal från skorstenen
och med ett reg.eringsspjäll därstädes till lämplig mängd
återföras till förbränningsugnen och där blandas med
förbränningsgaserna, och avkyla dem innan
blandningsgasen införes i förvärmaren. Denna består av sex
likadana batterier, placerade tre över och två bredvid
varandra. De tre över varandra liggande batterierna äro
kopplade i serie och dessa båda par parallellt. De båda
översta cellerna utföras av bästa eldhärdig Avestaplåt,
de fyra andra även av Avestaplåt men av något mindre
eldhärdig plåt. Den på bilden visade anläggningens
värmeeffekt är 1 350 000 kcal/h netto, varmed uppvärmes
6 500 Nm3 kolgas från 20 till 500°C/h. Rökgaserna inkomma
i förvärmaren med ca 850° och lämna den med 175°C.
Förvärmarens verkningsgrad är 82,5 %, dess yta 212 ms
och värmegenomgångskoefficienten k = 26,5.
Dessa förvärmare måste skötas omsorgsfullt, dels så att
genom den avkylda gasens rundpumpning gasens
temperatur vid införande i de översta batterierna ej överstiger
den tillåtna, dels måste kolgasen från retorterna
omsorgsfullt rengöras före införandet i förvärmaren, i synnerhet
från tjära, som avsätter sig i den kallare delen av de
undre batterierna och förkoksas i de övre batteriernas
heta del. Möjlighet att rengöra cellernas inre kanaler från
nämnda avsättningar är förutsedd genom att särskilda
luckor anordnats härför på cellernas främre kanter.
Avsättningen av koks invändigt på plåtarna kan höja dessas
temperatur över den tillåtna och skada materialet. För att
minska risken för överhettning av plåtarna, som även kan
ske genom bristande tillsyn av förbränningsgasernas
avkylning, ha mindre, extra tvärströmsförvärmare införts
på några anläggningar strax framför de översta batterierna
och i kanalen mellan förvärmaren och förbränningsugnen.
Genom att göra dessa kanaler för kolgasen särskilt vida
förhindras koksanhopningar vid inloppet av de heta
rökgaserna och bortsopas koksen genom den kraftiga
strömningen i kanalerna. Dessa tvärströmskanaler ha arbetat
och arbeta ännu fullt tillfredsställande.
Cellerna svetsas lufttäta, så att någon förorening av luften
genom gasen ej uppstår. Förvärmaren kan således
användas för uppvärmning av lokaler medelst luft, för torkning
av sådant gods som erfordrar ren luft, vid
lackerings-ugnar m.m. Dess relativt ringa storlek underlättar dess
placering. Dessa förvärmare, ävensom enligt samma
princip med användning av effektiv tvångsturbulens
konstruerade ekonomisers för uppvärmning av t.ex. matarvatten
levereras av AB Calvert & Co, Göteborg. H Zander
Uddeholms rekuperator
Den av Uddeholms AB tillverkade rekuperatorn är av
typ Haeger & Weidmann. Tillverkningen av denna
rekuperator upptogs av Degerfors Järnverk år 1940, då det visade
sig omöjligt att erhålla eldhärdigt material för den
från Tyskland. Svårigheter vid övergång till vedeldning
i generatorer för värmeugnar började också framkomma.
En bättre förvärmning av blästern än som vanligen var
möjlig med äldre gjutjärnsrekuperatorer blev nödvändig
för att kunna erhålla tillfredsställande
bearbetningstemperaturer, genomvärmning, ugnskapacitet och
värmeekonomi. Vid Degerfors installerades ett flertal rekuperatorer,
och då resultaten härifrån voro gynnsamma tillbyggdes ett
tiotal värmugnar vid Uddeholmsbolagets övriga järnverk
med rekuperatorer av denna typ. Dessutom ha leveranser
utförts till andra järnverk och industrier.
De värmeöverförande kanalerna utgöras av ett rörsystem,
i vars inre blästerluften tvingas att passera under det
att rökgaserna bestryka de yttre sidorna. Rörsystemet
utgöres av en serie parallellkopplade plåtelement, vanligen
utförda av eldhärdigt stål, UHB Stainless 5, med en skal-
Fig. 1. Standardelement för Uddeholmrekuperator.
ningstemperatur av 1 100°C. Rören i elementen äro platta
och av pressad, svetsad plåt med invändig dimension
148 X 20 mm, ställda på högkant och böjda i U-form.
Tre dylika böjda rör äro hopbyggda till samma
kopplingsdosor och bilda ett element. Fig. 1 visar ett element av
standardutförande. Fig. 2 visar en rekuperator under
montering i verkstaden. Elementen äro sammankopplade med
rörförbindningar. Infodring med eldfast material av
kammare och rökgaskanaler sker vid uppställningsplatsen.
Den platta formen av rören medför att
värmeöverföringsytan blir stor i förhållande till luftarean. Genom
elementens form och montering uppstår knappast någon fara
för otäthet vid utvidgning och sammandragning på grund
av temperaturförändringar. Rekuperatorkammaren är
murad av eldfast tegel och isolerad närmast plåtkåpan.
Rekuperatorn tar litet utrymme och lämpar sig därför väl
för tillbyggnad på sidan av befintliga värmugnar. Därvid
kunna rökgaskanalerna ofta bibehållas och rekuperatorns
rökgaskanaler anslutas till dessa. Samlingsrören för
varrn-och kallblästern äro anslutna med flänsar till
rekuperatorn på vanligt sätt. På kammarens ena vägg finnas
plugghål för inspektion och sotning. Fig. 3 visar en
rekuperator, uppställd vid sidan av värmugnen.
Rekuperatorkammaren är här placerad högre än ugnsvalvet, varigenom
rekuperatorn tar ringa utrymme. Sotningen av elementen
kan lätt utföras med tryckluft. En slang, försedd med
Fig. 2.
Uddeholmrekuperator under montering.
