// mars 19 AU 253

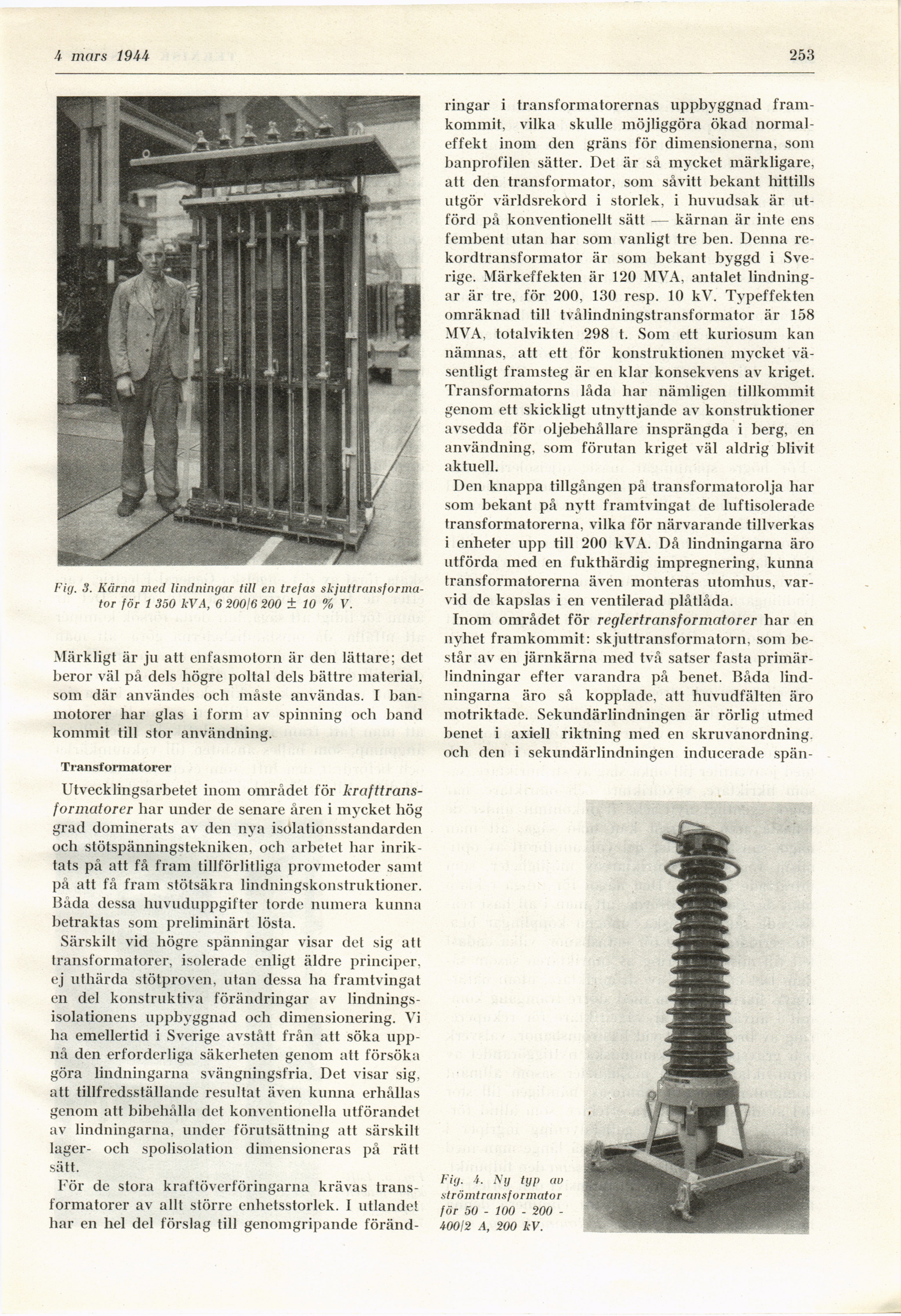

Fig. 3. Kärna med lindningar till en trefas
skjuttransforma-tor för 1 350 kVA, 6 20016 200 ± 10 % V.
Märkligt är ju att enfasmotorn är den lättare; det
beror väl på dels högre poltal dels bättre material,
som där användes och måste användas. I
banmotorer har glas i form av spinning och band
kommit till stor användning.
Transformatorer
Utvecklingsarbetet inom området för
krafttransformatorer har under de senare åren i mycket liög
grad dominerats av den nya isölationsstandarden
och stötspänningstekniken, och arbetet har
inriktats på att få fram tillförlitliga provmetoder samt
på att få fram stötsäkra lindningskonstruktioner.
Båda dessa huvuduppgifter torde numera kunna
betraktas som preliminärt lösta.
Särskilt vid högre spänningar visar det sig att
transformatorer, isolerade enligt äldre principer,
ej uthärda stötproven, utan dessa ha framtvingat
en del konstruktiva förändringar av
lindnings-isolationens uppbyggnad och dimensionering. Vi
ha emellertid i Sverige avstått från att söka
uppnå den erforderliga säkerheten genom att försöka
göra lindningarna svängningsfria. Det visar sig,
att tillfredsställande resultat även kunna erhållas
genom att bibehålla det konventionella utförandet
av lindningarna, under förutsättning att särskilt
lager- och spolisolation dimensioneras på rätt
sätt.
För de stora kraftöverföringarna krävas
transformatorer av allt större enhetsstorlek. I utlandet
har en hel del förslag till genomgripande föränd-
ringar i transformatorernas uppbyggnad
framkommit, vilka skulle möjliggöra ökad
normaleffekt inom den gräns för dimensionerna, som
banprofilen sätter. Det är så mycket märkligare,
att den transformator, som såvitt bekant hittills
utgör världsrekord i storlek, i huvudsak är
utförd på konventionellt sätt — kärnan är inte ens
fembent utan har som vanligt tre ben. Denna
rekordtransformator är som bekant byggd i
Sverige. Märkeffekten är 120 MVA, antalet
lindningar är tre, för 200, 130 resp. 10 kV. Typeffekten
omräknad till tvålindningstransformator är 158
MVA, totalvikten 298 t. Som ett kuriosum kan
nämnas, att ett för konstruktionen mycket
väsentligt framsteg är en klar konsekvens av kriget.
Transformatorns låda har nämligen tillkommit
genom ett skickligt utnyttjande av konstruktioner
avsedda för oljebehållare insprängda i berg, en
användning, som förutan kriget väl aldrig blivit
aktuell.
Den knappa tillgången på transformatorolja har
som bekant på nvtt framtvingat de luftisolerade
transformatorerna, vilka för närvarande tillverkas
i enheter upp till 200 kVA. Då lindningarna äro
utförda med en fukthärdig impregnering, kunna
transformatorerna även monteras utomhus,
varvid de kapslas i en ventilerad plåtlåda.
Inom området för reglertransformatorer har en
nyhet framkommit: skjuttransformatorn, som
består av en järnkärna med två satser fasta
primär-lindningar efter varandra på benet. Båda
lindningarna äro så kopplade, att huvudfälten äro
motriktade. Sekundärlindningen är rörlig utmed
benet i axiell riktning med en skruvanordning,
och den i sekundärlindningen inducerade spän-
Fig. 4. Ny typ av
strömtransformator
för 50 - 100 - 200
-400/2 A, 200 kV.
