6 maj 19 A A
545

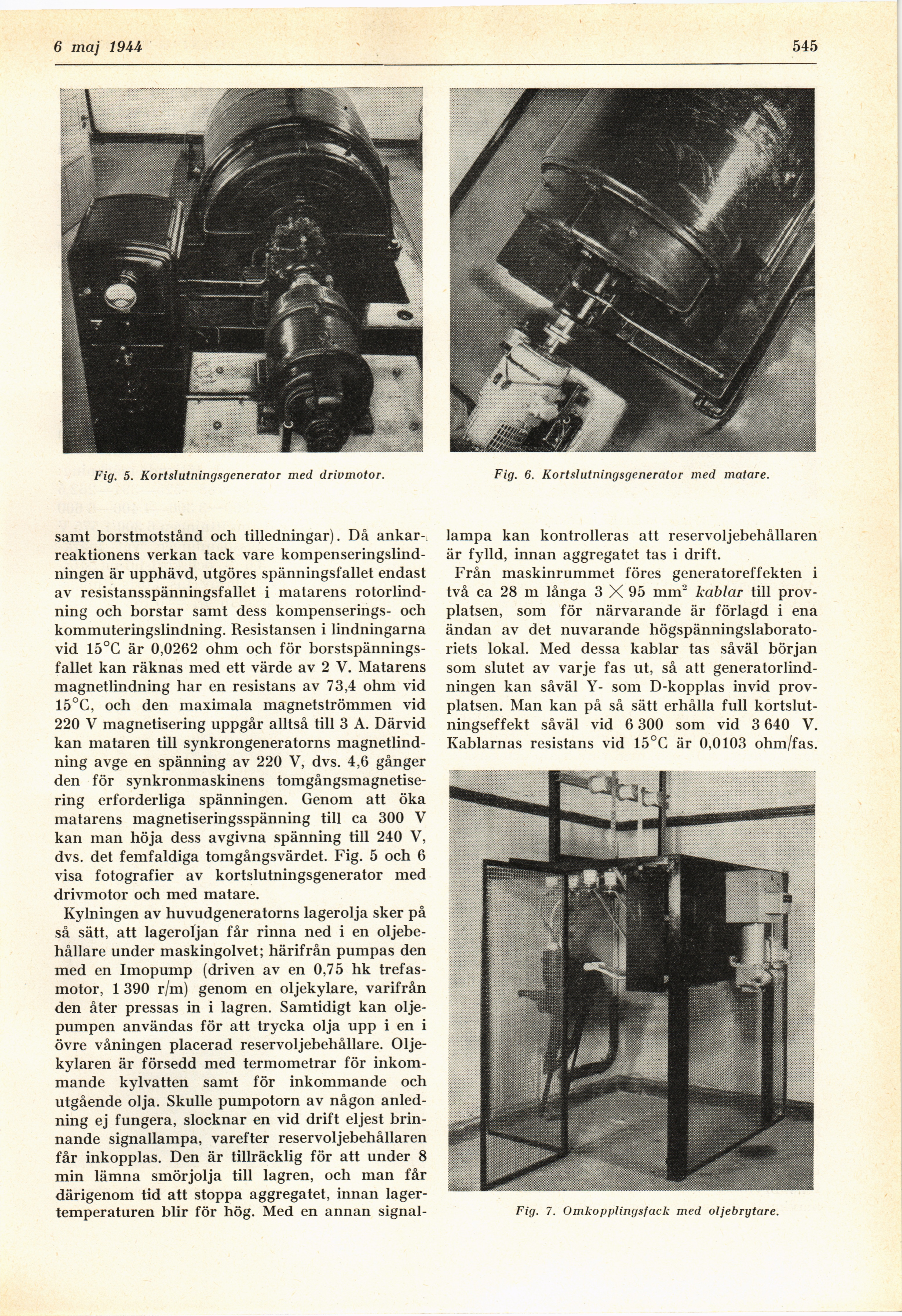

Fig. 5. Kortslutningsgenerator med drivmotor.
samt borstmotstånd och tilledningar). Då ankar-,
reaktionens verkan tack vare
kompenseringslind-ningen är upphävd, utgöres spänningsfallet endast
av resistansspänningsfallet i matarens
rotorlind-ning och borstar samt dess kompenserings- och
kommuteringslindning. Resistansen i lindningarna
vid 15°G är 0,0262 ohm och för
borstspänningsfallet kan räknas med ett värde av 2 V. Matarens
magnetlindning har en resistans av 73,4 ohm vid
15°C, och den maximala magnetströmmen vid
220 V magnetisering uppgår alltså till 3 A. Därvid
kan mataren till synkrongeneratorns
magnetlindning avge en spänning av 220 V, dvs. 4,6 gånger
den för synkronmaskinens
tomgångsmagnetise-ring erforderliga spänningen. Genom att öka
matarens magnetiseringsspänning till ca 300 V
kan man höja dess avgivna spänning till 240 V,
dvs. det femfaldiga tomgångsvärdet. Fig. 5 och 6
visa fotografier av kortslutningsgenerator med
drivmotor och med matare.
Kylningen av huvudgeneratorns lagerolja sker på
så sätt, att lageroljan får rinna ned i en
oljebehållare under maskingolvet; härifrån pumpas den
med en Imopump (driven av en 0,75 hk
trefasmotor, 1 390 r/m) genom en oljekylare, varifrån
den åter pressas in i lagren. Samtidigt kan
oljepumpen användas för att trycka olja upp i en i
övre våningen placerad reservoljebehållare.
Oljekylaren är försedd med termometrar för
inkommande kylvatten samt för inkommande och
utgående olja. Skulle pumpotorn av någon
anledning ej fungera, slocknar en vid drift eljest
brinnande signallampa, varefter reservoljebehållaren
får inkopplas. Den är tillräcklig för att under 8
min lämna smörjolja till lagren, och man får
därigenom tid att stoppa aggregatet, innan
lager-temperaturen blir för hög. Med en annan signal-
Fig. 6. Kortslutningsgenerator med matare.
lampa kan kontrolleras att reservoljebehållaren
är fylld, innan aggregatet tas i drift.
Från maskinrummet föres generatoreffekten i
två ca 28 m långa 3 X 95 mm2 kablar till
provplatsen, som för närvarande är förlagd i ena
ändan av det nuvarande
högspänningslaborato-riets lokal. Med dessa kablar tas såväl början
som slutet av varje fas ut, så att
generatorlind-ningen kan såväl Y- som D-kopplas invid
provplatsen. Man kan på så sätt erhålla full
kortslutningseffekt såväl vid 6 300 som vid 3 640 V.
Kablarnas resistans vid 15°C är 0,0103 ohm/fas.
Fig. 7. Omkopplingsfack med oljebrytare.
