10 juni 1944
737

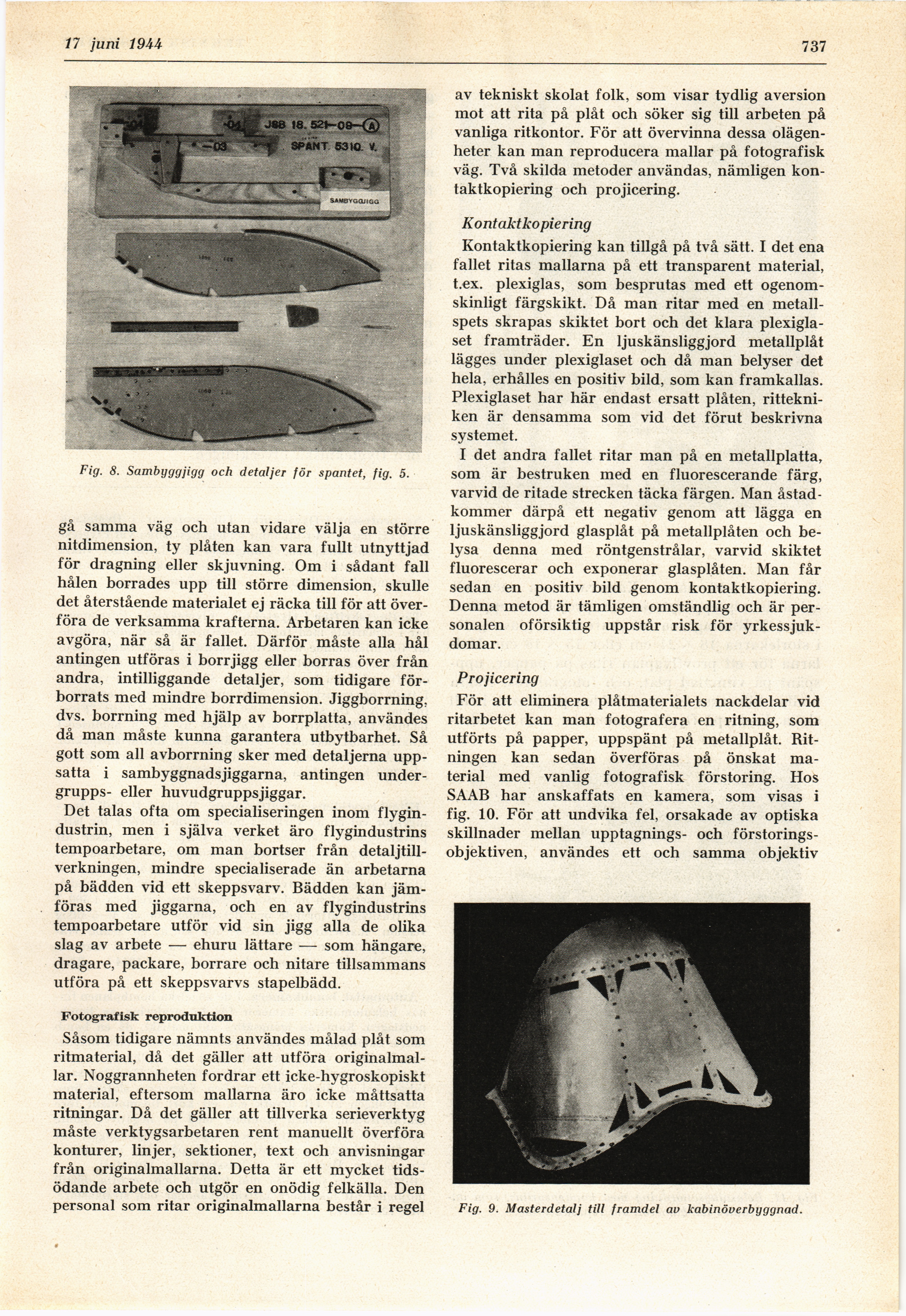

Fig. 8. Sambyggjigg och detaljer för spantet, fig. 5.
gå samma väg och utan vidare välja en större
nitdimension, ty plåten kan vara fullt utnyttjad
för dragning eller skjuvning. Om i sådant fall
hålen borrades upp till större dimension, skulle
det återstående materialet ej räcka till för att
överföra de verksamma krafterna. Arbetaren kan icke
avgöra, när så är fallet. Därför måste alla hål
antingen utföras i borrjigg eller borras över från
andra, intilliggande detaljer, som tidigare
för-borrats med mindre borrdimension. Jiggborrning,
dvs. borrning med hjälp av borrplatta, användes
då man måste kunna garantera utbytbarhet. Så
gott som all avborrning sker med detaljerna
uppsatta i sambyggnadsjiggarna, antingen
undergrupps- eller huvudgruppsjiggar.
Det talas ofta om specialiseringen inom
flygindustrin, men i själva verket äro flygindustrins
tempoarbetare, om man bortser från
detaljtillverkningen, mindre specialiserade än arbetarna
på bädden vid ett skeppsvarv. Bädden kan
jämföras med jiggarna, och en av flygindustrins
tempoarbetare utför vid sin jigg alla de olika
slag av arbete — ehuru lättare — som hängare,
dragare, packare, borrare och nitare tillsammans
utföra på ett skeppsvarvs stapelbädd.
Fotografisk reproduktion
Såsom tidigare nämnts användes målad plåt som
ritmaterial, då det gäller att utföra
originalmallar. Noggrannheten fordrar ett icke-hygroskopiskt
material, eftersom mallarna äro icke måttsatta
ritningar. Då det gäller att tillverka serie verktyg
måste verktygsarbetaren rent manuellt överföra
konturer, linjer, sektioner, text och anvisningar
från originalmallarna. Detta är ett mycket
tidsödande arbete och utgör en onödig felkälla. Den
personal som ritar originalmallarna består i regel
av tekniskt skolat folk, som visar tydlig aversion
mot att rita på plåt och söker sig till arbeten på
vanliga ritkontor. För att övervinna dessa
olägenheter kan man reproducera mallar på fotografisk
väg. Två skilda metoder användas, nämligen
kontaktkopiering och projicering.
Kontaktkopiering
Kontaktkopiering kan tillgå på två sätt. I det ena
fallet ritas mallarna på ett transparent material,
t.ex. plexiglas, som besprutas med ett
ogenomskinligt färgskikt. Då man ritar med en
metallspets skrapas skiktet bort och det klara
plexigla-set framträder. En ljuskänsliggjord metallplåt
lägges under plexiglaset och då man belyser det
hela, erhålles en positiv bild, som kan framkallas.
Plexiglaset har här endast ersatt plåten,
rittekniken är densamma som vid det förut beskrivna
systemet.
I det andra fallet ritar man på en metallplatta,
som är bestruken med en fluorescerande färg,
varvid de ritade strecken täcka färgen. Man
åstadkommer därpå ett negativ genom att lägga en
ljuskänsliggjord glasplåt på metallplåten och
belysa denna med röntgenstrålar, varvid skiktet
fluorescerar och exponerar glasplåten. Man får
sedan en positiv bild genom kontaktkopiering.
Denna metod är tämligen omständlig och är
personalen oförsiktig uppstår risk för
yrkessjukdomar.
Projicering
För att eliminera plåtmaterialets nackdelar vid
ritarbetet kan man fotografera en ritning, som
utförts på papper, uppspänt på metallplåt.
Ritningen kan sedan överföras på önskat
material med vanlig fotografisk förstoring. Hos
SAAB har anskaffats en kamera, som visas i
fig. 10. För att undvika fel, orsakade av optiska
skillnader mellan upptagnings- och
förstoringsobjektiven, användes ett och samma objektiv
Fig. 9. Masterdetalj till framdel av kabinöverbyggnad.
