18 november 1944
1343
Vevrörelsens kinematik vid stjärnmotorer
Ingenjör Yngve Persson, Linköping
Vid konventionella stjärnmotorer är endast en
vevstake i varje stjärna, huvudvevstaken, lagrad
direkt på vevaxelns vevtapp, medan de övriga
vevstakarna, bivevstakarna, i samma stjärna äro
lagrade på i huvudvevstakens storända
monterade bivevtappar. Bivevtapparna beskriva vid
vevaxelns rotation ellipsliknande banor, vilket
medför att kolvens rörelse i cylindrar med
bivev-stakar blir av mera komplicerad natur än vid den
enkla vevrörelsen. Sålunda uppnå bivevstakarnas
kolvar ej övre dödpunkten i det ögonblick vev-
Sammandrag av uppsats i Tekniska Skrifter nr 108 (1944).
DK 531.1 : 621.431.75-24?
axelns vevtapp skär cylinderns längdaxel, vilket
bland annat har till följd, att i en stjärnmotor
med jämnt fördelade cylindrar kolvarna passera
övre dödpunkterna med olika intervall. Om
tänd-ningsvinkeln skall bli densamma i samtliga
cylindrar, måste man ta hänsyn till denna
olikformighet vid konstruktion av
magnetappara-terna.
De här skisserade problemen kunna relativt lätt
matematiskt behandlas. De exakta ekvationerna
bli visserligen svårhanterliga, men de kunna med
en i de flesta fall godtagbar noggrannhet ersättas
av approximativa sådana. I allmänhet ha ekva-

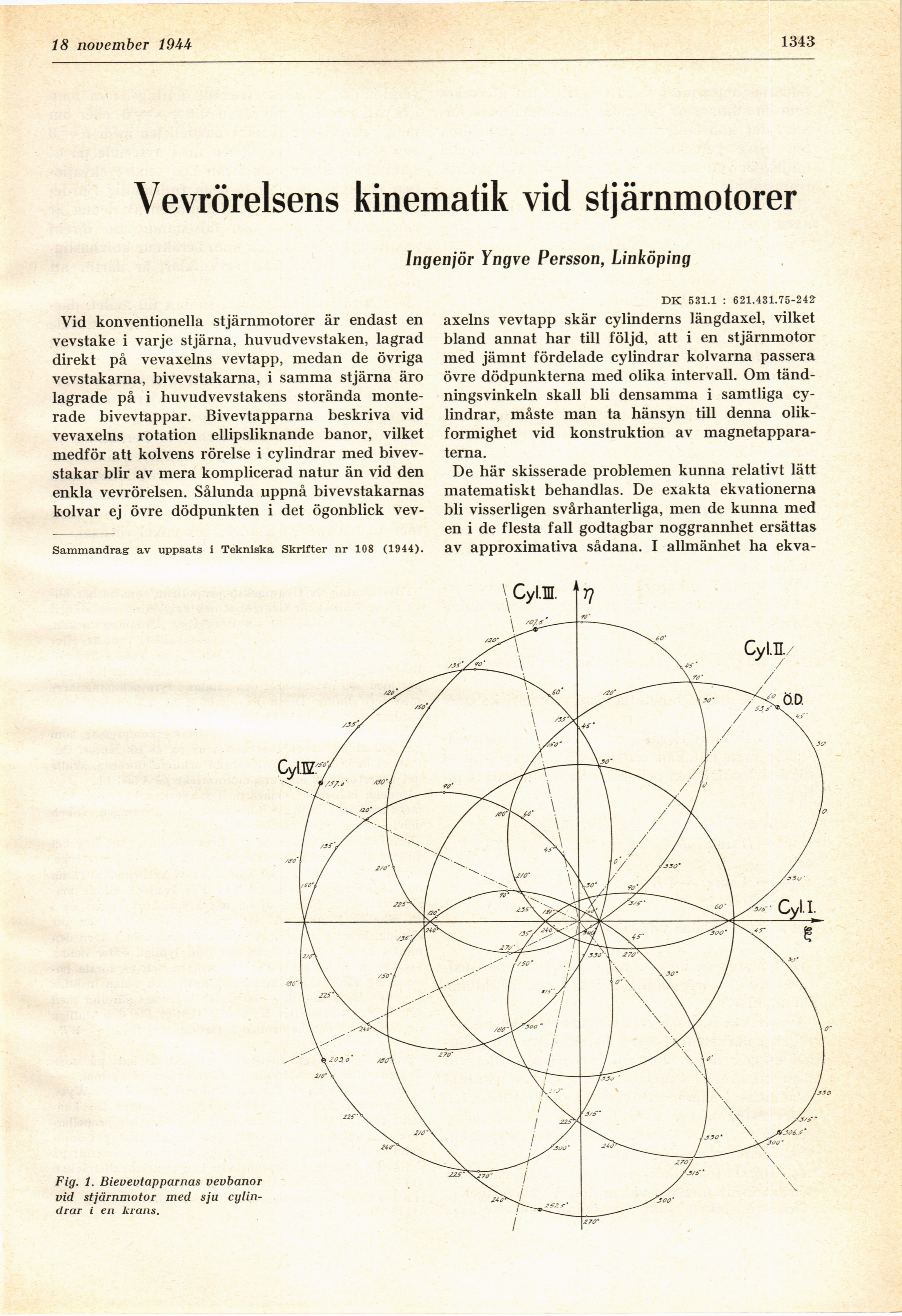

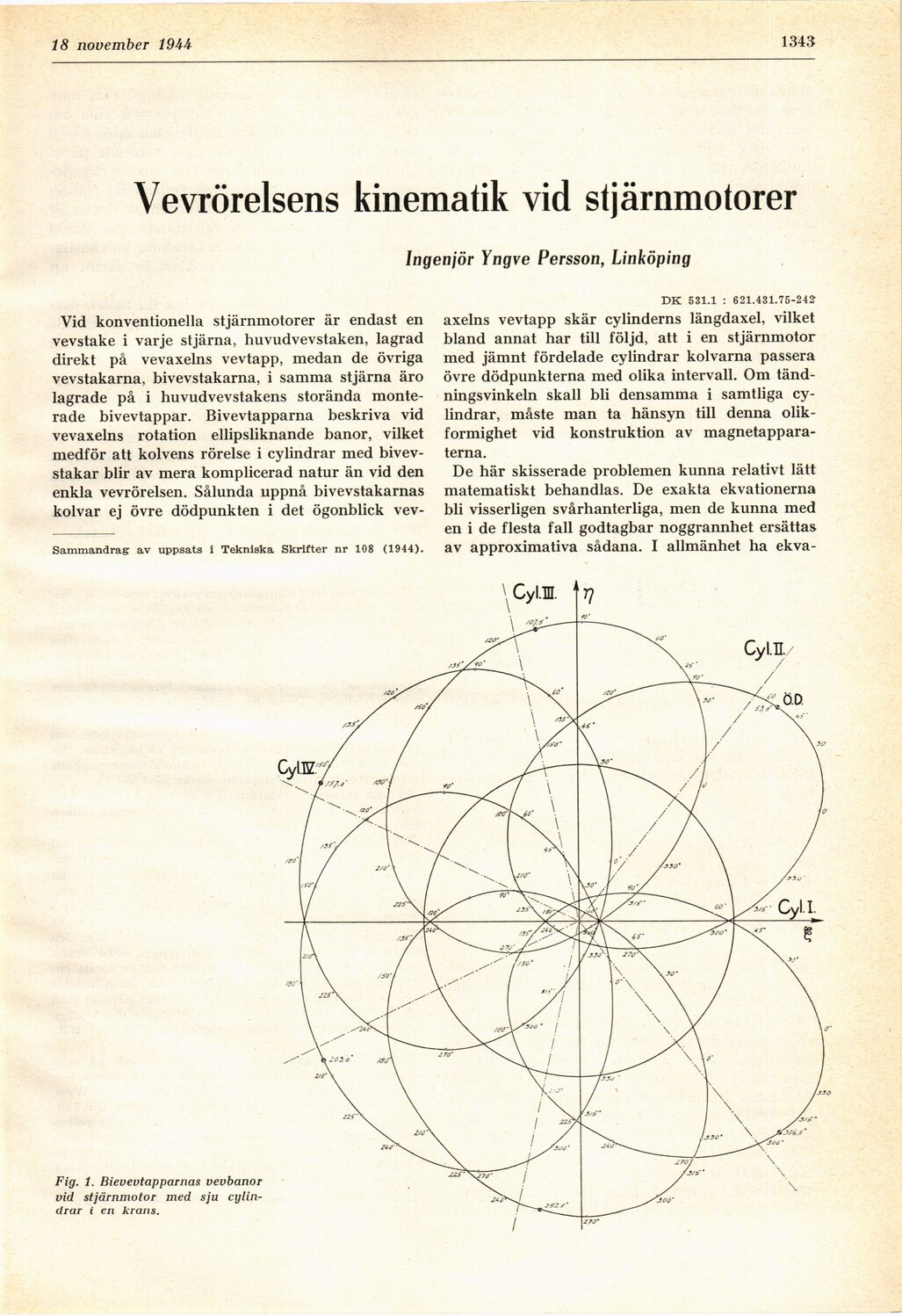

Fig. 1. Bievevtapparnas vevbanor
vid stjärnmotor med sju
cylindrar i en krans.
