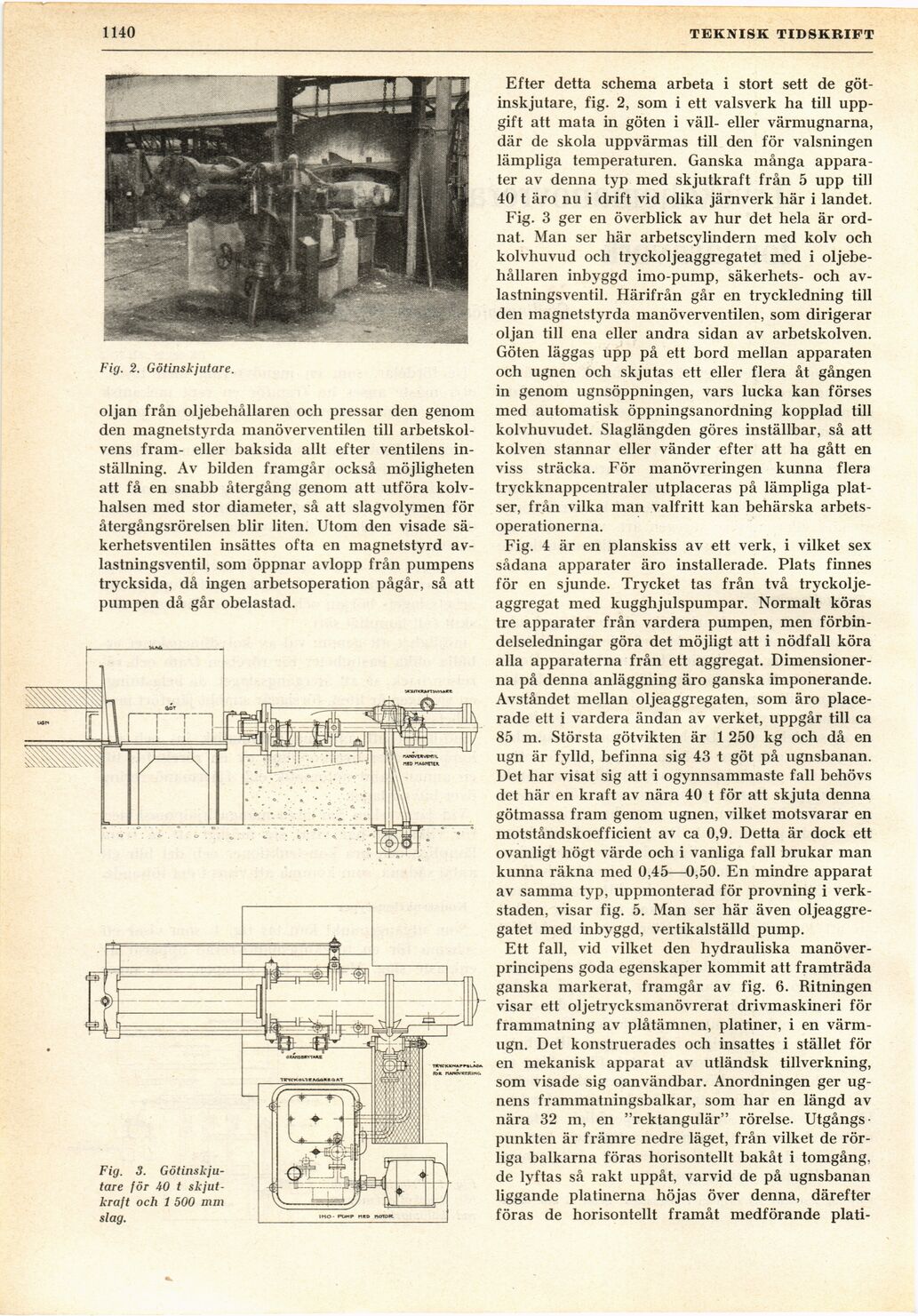

1140
THiKNISK TIDSKRIFT
Fig. 2. Götinskjutare.
oljan från oljebehållaren och pressar den genom
den magnetstyrda manöverventilen till
arbetskol-vens fram- eller baksida allt efter ventilens
inställning. Av bilden framgår också möjligheten
att få en snabb återgång genom att utföra
kolvhalsen med stor diameter, så att slagvolymen för
återgångsrörelsen blir liten. Utom den visade
säkerhetsventilen insättes ofta en magnetstyrd
avlastningsventil, som öppnar avlopp från pumpens
trycksida, då ingen arbetsoperation pågår, så att
pumpen då går obelastad.
Fig. 3.
Götinskjutare för 40 t
skjut-kraft och 1 500 mm
slag.
Efter detta schema arbeta i stort sett de
götinskjutare, fig. 2, som i ett valsverk ha till
uppgift att mata in göten i väll- eller värmugnarna,
där de skola uppvärmas till den för valsningen
lämpliga temperaturen. Ganska många
apparater av denna typ med skjutkraft från 5 upp till
40 t äro nu i drift vid olika järnverk här i landet.
Fig. 3 ger en överblick av hur det hela är
ordnat. Man ser här arbetscylindern med kolv och
kolvhuvud och tryckoljeaggregatet med i
oljebehållaren inbyggd imo-pump, säkerhets- och
avlastningsventil. Härifrån går en tryckledning till
den magnetstyrda manöverventilen, som dirigerar
oljan till ena eller andra sidan av arbetskolven.
Göten läggas upp på ett bord mellan apparaten
och ugnen och skjutas ett eller flera åt gången
in genom ugnsöppningen, vars lucka kan förses
med automatisk öppningsanordning kopplad till
kolvhuvudet. Slaglängden göres inställbar, så att
kolven stannar eller vänder efter att ha gått en
viss sträcka. För manövreringen kunna flera
tryckknappcentraler utplaceras på lämpliga
platser, från vilka man valfritt kan behärska
arbets-operationerna.
Fig. 4 är en planskiss av ett verk, i vilket sex
sådana apparater äro installerade. Plats finnes
för en sjunde. Trycket tas från två
tryckolje-aggregat med kugghjulspumpar. Normalt köras
tre apparater från vardera pumpen, men
förbindelseledningar göra det möjligt att i nödfall köra
alla apparaterna från ett aggregat.
Dimensionerna på denna anläggning äro ganska imponerande.
Avståndet mellan oljeaggregaten, som äro
placerade ett i vardera ändan av verket, uppgår till ca
85 m. Största götvikten är 1 250 kg och då en
ugn är fylld, befinna sig 43 t göt på ugnsbanan.
Det har visat sig att i ogynnsammaste fall behövs
det här en kraft av nära 40 t för att skjuta denna
götmassa fram genom ugnen, vilket motsvarar en
motståndskoefficient av ca 0,9. Detta är dock ett
ovanligt högt värde och i vanliga fall brukar man
kunna räkna med 0,45—0,50. En mindre apparat
av samma typ, uppmonterad för provning i
verkstaden, visar fig. 5. Man ser här även
oljeaggregatet med inbyggd, vertikalställd pump.
Ett fall, vid vilket den hydrauliska
manöverprincipens goda egenskaper kommit att framträda
ganska markerat, framgår av fig. 6. Ritningen
visar ett oljetrycksmanövrerat drivmaskineri för
frammatning av plåtämnen, platiner, i en
värmugn. Det konstruerades och insattes i stället för
en mekanisk apparat av utländsk tillverkning,
som visade sig oanvändbar. Anordningen ger
ugnens frammatningsbalkar, som har en längd av
nära 32 m, en "rektangulär" rörelse.
Utgångspunkten är främre nedre läget, från vilket de
rörliga balkarna föras horisontellt bakåt i tomgång,
de lyftas så rakt uppåt, varvid de på ugnsbanan
liggande platinerna höjas över denna, därefter
föras de horisontellt framåt medförande plati-
