13 oktober 1945
1141

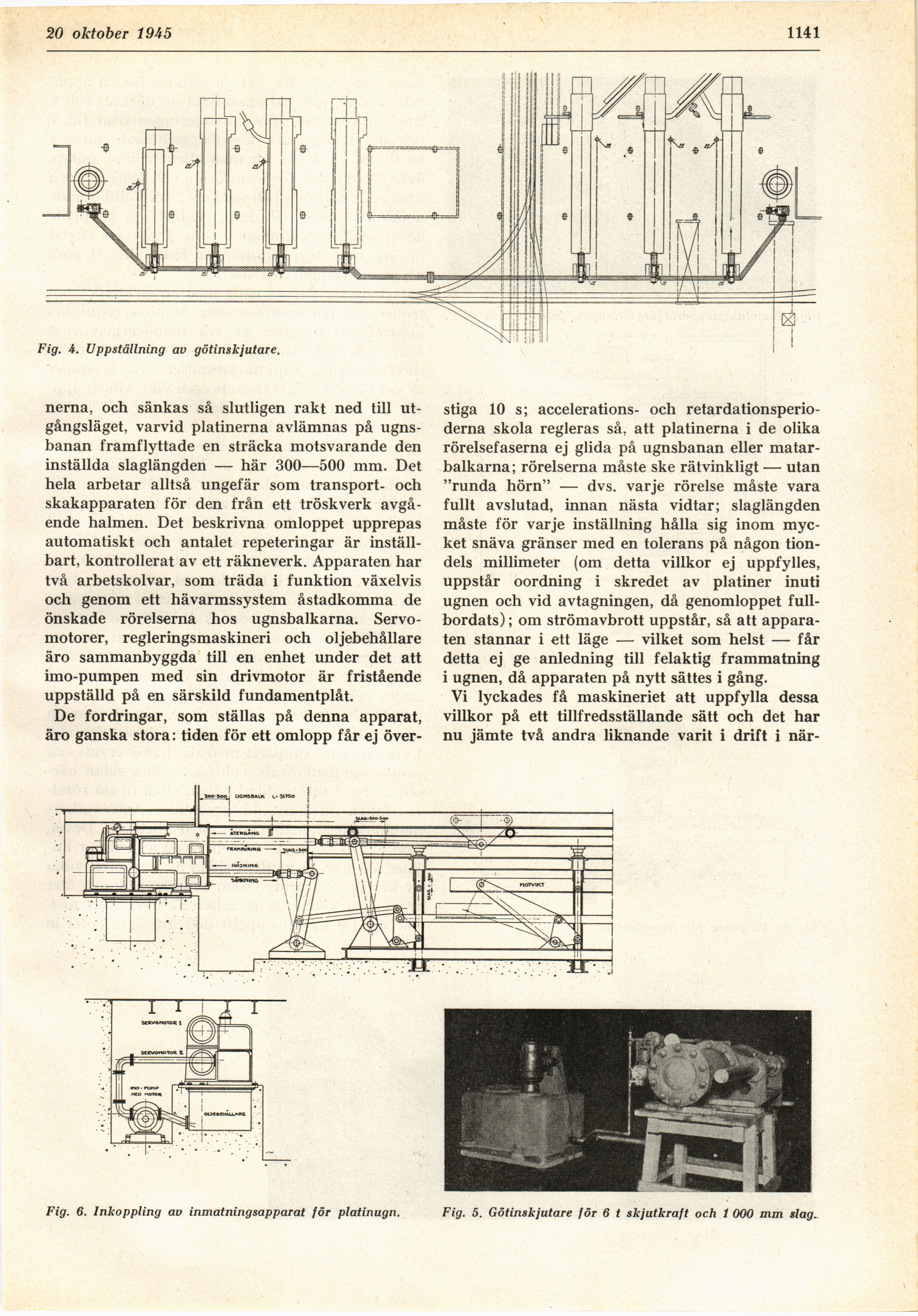

Fig. 4. Uppställning av götinskjutare.
nerna, och sänkas så slutligen rakt ned till
utgångsläget, varvid platinerna avlämnas på
ugnsbanan framflyttade en sträcka motsvarande den
inställda slaglängden — här 300—500 mm. Det
hela arbetar alltså ungefär som transport- och
skakapparaten för den från ett tröskverk
avgående halmen. Det beskrivna omloppet upprepas
automatiskt och antalet repeteringar är
inställbart, kontrollerat av ett räkneverk. Apparaten har
två arbetskolvar, som träda i funktion växelvis
och genom ett hävarmssystem åstadkomma de
önskade rörelserna hos ugnsbalkarna.
Servo-motorer, regleringsmaskineri och oljebehållare
äro sammanbyggda till en enhet under det att
imo-pumpen med sin drivmotor är fristående
uppställd på en särskild fundamentplåt.
De fordringar, som ställas på denna apparat,
äro ganska stora: tiden för ett omlopp får ej över-
stiga 10 s; accelerations- och
retardationsperio-derna skola regleras så, att platinerna i de olika
rörelsefaserna ej glida på ugnsbanan eller
matar-balkarna; rörelserna måste ske rätvinkligt — utan
"runda hörn" — dvs. varje rörelse måste vara
fullt avslutad, innan nästa vidtar; slaglängden
måste för varje inställning hålla sig inom
mycket snäva gränser med en tolerans på någon
tiondels millimeter (om detta villkor ej uppfylles,
uppstår oordning i skredet av platiner inuti
ugnen och vid avtagningen, då genomloppet
fullbordats); om strömavbrott uppstår, så att
apparaten stannar i ett läge — vilket som helst — får
detta ej ge anledning till felaktig frammatning
i ugnen, då apparaten på nytt sättes i gång.
Vi lyckades få maskineriet att uppfylla dessa
villkor på ett tillfredsställande sätt och det har
nu jämte två andra liknande varit i drift i när-
Fig. 6. Inkoppling av inmatningsapparat för platinugn. Fig. 5. Götinskjutare för 6 t skjutkraft och 1 000 mm slag.
