Ii januari 1947
39

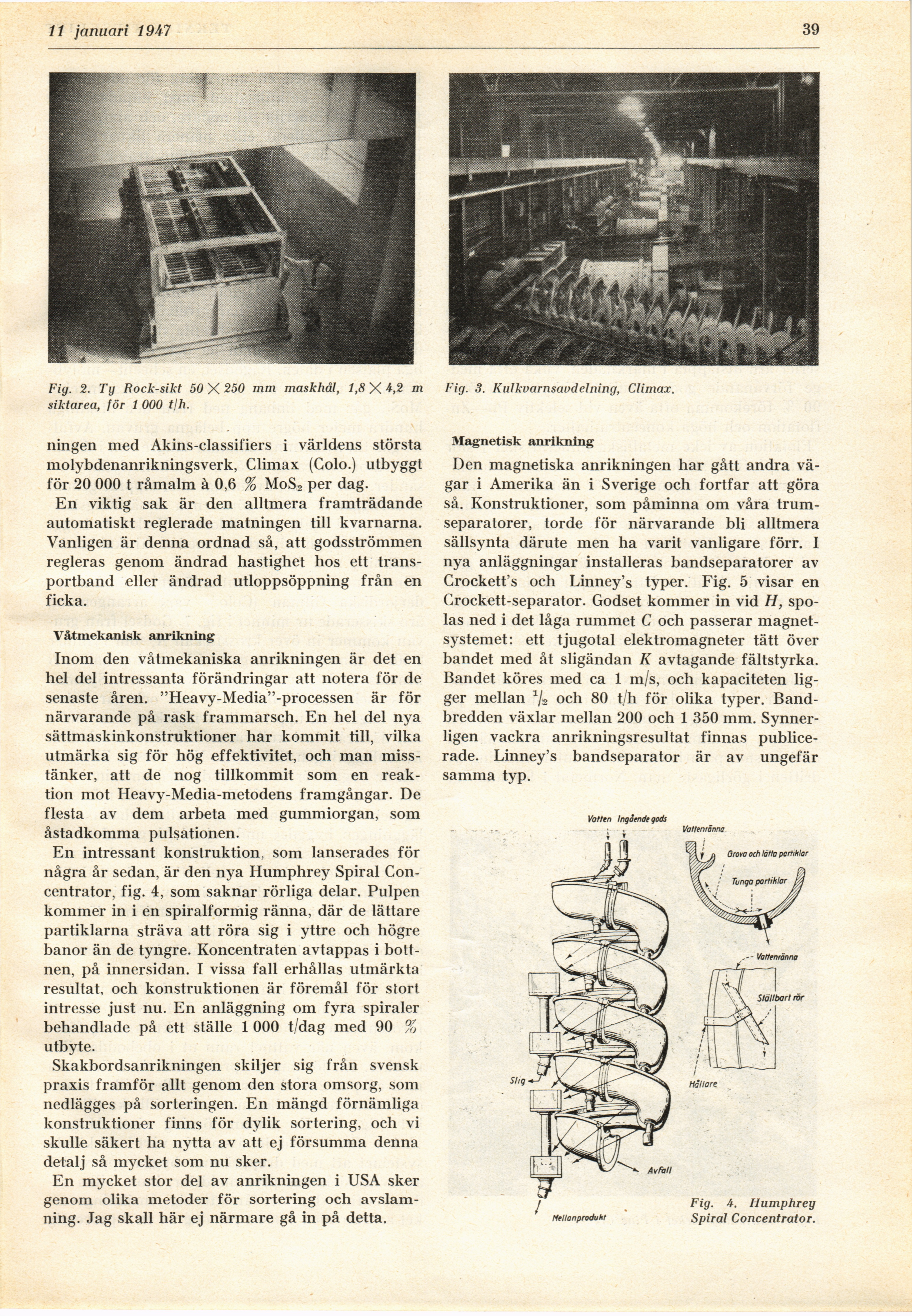

Fig. 2. Ty Rock-sikt 50X250 mm maskhål, 1,8 X 2 m
siktarea, för 1 000 tjh.
ningen med Akins-classifiers i världens största
molybdenanrikningsverk, Glimax (Golo.) utbyggt
för 20 000 t råmalm à 0,6 % MoS2 per dag.
En viktig sak är den alltmera framträdande
automatiskt reglerade matningen till kvarnarna.
Vanligen är denna ordnad så, att godsströmmen
regleras genom ändrad hastighet hos ett
transportband eller ändrad utloppsöppning från en
ficka.
Våtmekanisk anrikning
Inom den våtmekaniska anrikningen är det en
hel del intressanta förändringar att notera för de
senaste åren. "Heavy-Media"-processen är för
närvarande på rask frammarsch. En hel del nya
sättmaskinkonstruktioner har kommit till, vilka
utmärka sig för hög effektivitet, och man
misstänker, att de nog tillkommit som en
reaktion mot Heavy-Media-metodens framgångar. De
flesta av dem arbeta med gummiorgan, som
åstadkomma pulsationen.
En intressant konstruktion, som lanserades för
några år sedan, är den nya Humphrey Spiral
Con-centrator, fig. 4, som saknar rörliga delar. Pulpen
kommer in i en spiralformig ränna, där de lättare
partiklarna sträva att röra sig i yttre och högre
banor än de tyngre. Koncentraten avtappas i
bottnen, på innersidan. I vissa fall erhållas utmärkta
resultat, och konstruktionen är föremål för stort
intresse just nu. En anläggning om fyra spiraler
behandlade på ett ställe 1 000 t/dag med 90 %
utbyte.
Skakbordsanrikningen skiljer sig från svensk
praxis framför allt genom den stora omsorg, som
nedlägges på sorteringen. En mängd förnämliga
konstruktioner finns för dylik sortering, och vi
skulle säkert ha nytta av att ej försumma denna
detalj så mycket som nu sker.
En mycket stor del av anrikningen i USA sker
genom olika metoder för sortering och
avslamning. Jag skall här ej närmare gå in på detta.
Fig. 3. Kulkvarnsavdelning, Climax.
Magnetisk anrikning
Den magnetiska anrikningen har gått andra
vägar i Amerika än i Sverige och fortfar att göra
så. Konstruktioner, som påminna om våra
trum-separatorer, torde för närvarande bli alltmera
sällsynta därute men ha varit vanligare förr. I
nya anläggningar installeras bandseparatorer av
Crocketfs och Linney’s typer. Fig. 5 visar en
Crockett-separator. Godset kommer in vid H,
spolas ned i det låga rummet C och passerar
magnetsystemet: ett tjugotal elektromagneter tätt över
bandet med åt sligändan K avtagande fältstyrka.
Bandet köres med ca 1 m/s, och kapaciteten
ligger mellan 1/!2 och 80 t/h för olika typer.
Bandbredden växlar mellan 200 och 1 350 mm.
Synnerligen vackra anrikningsresultat finnas
publicerade. Linney’s bandseparator är av ungefär
samma typ.
Fig. 4. Humphrey
Spiral Concentrator.
